Самоделкин, телеграфний ключ від us0kf
Всім Доброго времени суток.
Сьогодні переглядав сайти і потрапив до нашого Якову Мойсейовичу USOKF на сайт, а там дуже цікава і красива інфа по розділу самоделкина.
Яків Мойсейович виявляється захопився конструюванням і виконанням телеграфних ключів. Ключі прямо скажу ексклюзивні виходять у нього.
Зв'язавшись з ним і погодивши, викладаю його напрацювання в наш розділ самоделкина. Дивимося, Новомосковськ, ну а якщо будуть питання по придбанню або іншого плану сним можете зв'язатися через його сайт
Рзработок кілька, тому поспіль:
Якщо любиш телеграф, ключ треба купити або. зробити самому
Саме так, якщо це - справжній телеграф і не комп'ютер дає "CQ", а потім він же і приймає відповідь від іншого апарату, виводячи "букофкі" на дисплеї.
Мова йде про живому спілкуванні телеграфом, з ручною передачею телеграфних знаків, якщо і не на стандартному вертикальному ключі, то на електронному, але. ручками, ручками оператора.
І мені захотілося, замість "пили" з уламка ножівки або смужки текстоліту, зробити самому маніпулятор, не купуючи готовий у умільців їх продавати за сотні доларів.
Зробив вже кілька "виробів", ось одна з останніх.

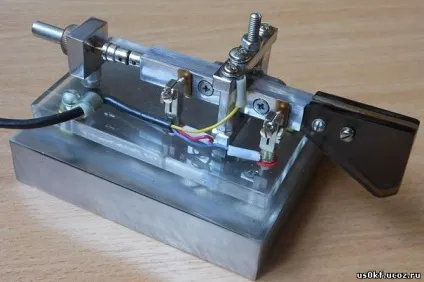

Як видно на фото, балансування важеля магнітна, а струмознімачі розташовані нестандартно, але зручно.
На "виході" - ямбічний маніпулятор, - треба ж спробувати і такий вид передачі телеграфу. Коли покажу? Не знаю, багато чого не вистачає, - і "заліза" і ідей.
Ямбічний ключ з того, що було

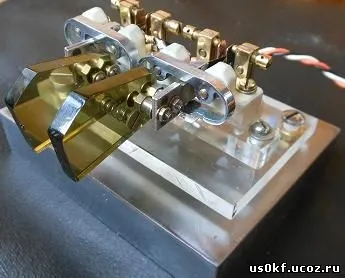

Ось і ще один ключ, на цей раз - ямбічний, простий у виготовленні, з деталей, які ніколи раніше не були дефіцитними, - контактні системи від реле типу РП-4 (РП-5 або РП-7, годяться будь-які). Таким чином - ключ з того, що було під руками.
Оскільки працювати ямбом не дуже просто, треба майже заново вчитися передавати всі знаки,
буду працювати на ньому простим способом, як на одні важелі, але з роздільними коромислами для
точок і тире. Поки не навчуся працювати ямбом, посібників вже багато написано, найкраще цьому вчить Валерій Олексійович, UA3AO. Вчитися ніколи не пізно, чи не так?
І буду робити більш досконалу конструкцію ключа, з осями на шарикопідшипниках, подібно конструкції RA1AOM.
Ось що поки вийшло.
Ще один змішувач ключ
Продовжую нове для мене напрямок НАМ'ского хобі, - конструювання маніпуляторів, це вже четверта спроба зробити ключ, зручний і гарантує якісну передачу, і, як я сам переконався, що значно зменшує кількість помилок при передачі, що, як виявилося, залежить не тільки від майстерності оператора.

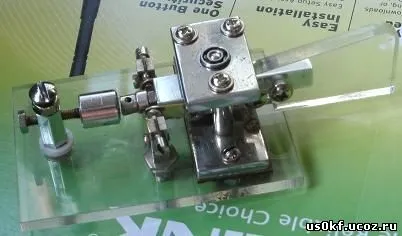

Як видно на фотографії, вісь важеля ключа обертається в підшипниках, які запресовані в нижню і верхню пластини. Сама ж вісь, діаметр якої 3 мм, виготовлена зі сталі, загартована і впрессована в важіль, на кінці якого встановлені контакти і один з магнітів. Другий магніт можна підводити до першого, від відстані між ними залежить сила їх тяжіння, яка впливає на величину сили "магнітної" пружності при маніпуляції, повернення важеля без брязкоту і його балансування.
Нерухомі контакти взяті від старих реле типу РП-4 і від контактів великих плоских реле, встановлених так, щоб при контакті забезпечувалося невелике подпружініванієм, але був відсутній відскік.
І ще один змішувач маніпулятор.
Показую ще один ключик, зроблений на опорі, що обертається дисків чергового розібраного вінчестера. Балансування - магнітна, брязкоту і відскоків - немає, легко підбирається зусилля натискання.
P.S.1. Виявилося, що верхня, обертається частина, на якій встановлений важіль, електрично з'єднана з опорою, - довелося від важеля виводити м'який провідник. Такий же провідник доводиться виводити від важеля, насадженого на вісь, що обертається в підшипниках (у конструкціях з парою підшипників), - варто перевіряти опір між обоймою і віссю. Через це можливі збої при передачі, так як в значних межах змінюється опір в слаботочной ланцюга.
P.S.2. Боюся, що на цій моделі ключа я не зупинюся. Ця робота затягує.
