Садовий подрібнювач своїми руками креслення саморобного веткоізмельчітеля, відео, як зробити
Найпопулярніші ріжучі системи (РС), перевірені на практиці і добре себе зарекомендували, це:
- Молоткова РС - встановлюється на агрегатах невеликої потужності, які призначені для переробки гілок дрібного «калібру». Перевага таких шредерів - низька ціна;
- РС на основі ріжучих фрез - використовується в потужних агрегатах для перемелювання твердого сміття, а також великих деревних відходів;
- Ножова РС - застосовується в більшості популярних моделей садових шредерів. Пристрої з такою системою легко переробляють як траву і листя, так і гілки різної товщини.
Зверніть увагу! Ножова ріжучий система садового подрібнювача найбільш універсальна і добре підходить саме для тих робіт, які виконуються на присадибній ділянці.
Пристрій і принцип роботи шредера з ножовий РС
Незважаючи на досить складні креслення, які можна подивитися в інтернеті, пристрій і принцип дії такого подрібнювача досить прості.
Корпус садового подрібнювача, як правило, встановлюється на спеціальну опору у вигляді коліс або ніжок для зручного транспортування пристрою. Зовні, вся ця конструкція виглядає, як тачанка з ручкою. Усередині корпусу знаходиться механізм (бензиновий або електричний), а також система подрібнення.

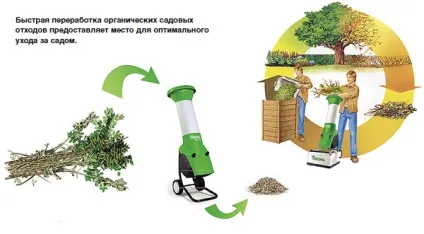

Весь принцип роботи подрібнювача дуже нагадує принцип роботи звичайної м'ясорубки:

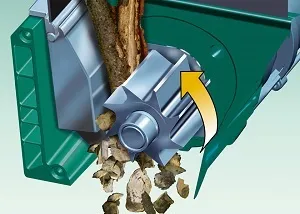

- На валу електродвигуна кріпиться фреза з ножами за допомогою яких і здійснюється подрібнення садового сміття;
- Привід здійснюється за допомогою ременя і передавального механізму;
- У бункер (спеціальний мішок для збору сміття) надходять відходи, які перемелюють описаної вище ріжучої системою;
- Подрібнена деревина, отримана на виході з бункера, може бути використана садівником в якості компосту.
Типи садових подрібнювачів

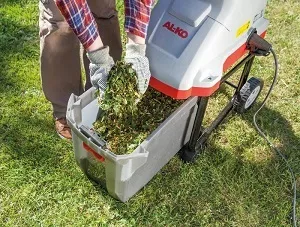

- Електроподрібнювачі - шредер невеликої потужності (до 3000 Вт), призначений для переробки дрібного рослинного сміття (будь-які трав'янисті рослини, листя і гілки товщиною до 35-40 мм). Як правило, використовується на садових ділянках невеликої площі;
- Подрібнювач з бензиновим двигуном буває різної потужності, стаціонарним або пересувним;
- Пересувні шредерние пристрою можна розділити на самохідні (колісні трактори) та причіпні.
Слід зазначити, що колісні шредери можна використовувати також для збирання сміття з паркових алей, газонної трави. Ця установка додатково має агрегат, що працює за принципом пилососа. Він призначений для прибирання дрібного сміття - жерстяних банок, пробок і т.п.

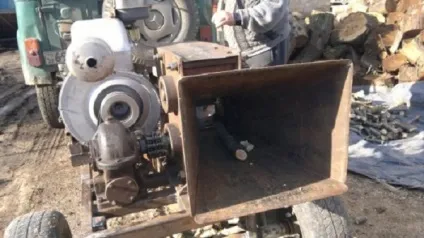

Садовий подрібнювач своїми руками
- Залізо листове для виготовлення бункера, в який подається вихідний матеріал (гілки, листя). Товщина листів - 10 мм і 2 мм;
- Залізні куточки для виготовлення станини (підстава, на яке встановлюється бункер і двигун);
- Диск для кріплення ножів;
- Шків - 2 шт;
- Ножі - 3 або 4 шт; Можна використовувати автомобільна ресора - це оптимальний варіант для виготовлення ножів в домашніх умовах;
- Вал для ножів - 2 шт;
- Заклепки. болти. гайки - скріплювати, прикручувати елементи конструкції;
- Профільна труба;
- електродвигун;
- Колеса - можна використовувати коліщатка від тачок, на кшталт тих, які використовуються в супермаркетах, на ринку;
- Пензлик і фарба. щоб привести конструкцію до належному увазі.

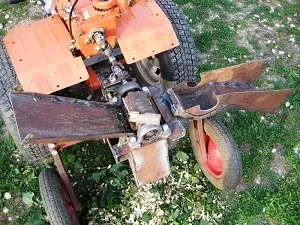

Далі розглянемо етапи виготовлення саморобного пересувного подрібнювача для саду:

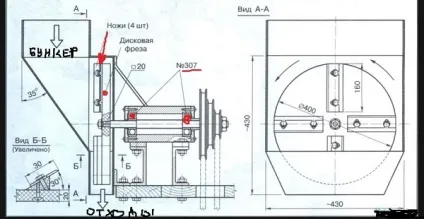

- Підготовчі роботи. Створення грамотного креслення майбутньої конструкції. Особлива увага приділяється визначенню місця розташування вала електродвигуна. Згідно зі схемою, представленої на малюнку нижче, креслення садового чиппера є кілька валів, на кожен з яких прикріплені ножі (2-3 штуки). Самі вали розташовані між двома металевими дисками. Безперешкодне обертання валів забезпечують підшипники;
- Збірка конструкції. Грунтуючись на креслення переходимо до складання саморобного чиппера.
Збірка садового подрібнювача
- Створюємо раму. Для цього: профільну трубу нарізаємо на частини. Всього маємо отримати 4 частини. Дві з них довжиною в 40 см. А дві інші - 80 см. Далі. короткі заготовки прикріплюємо до довгих. Кріплення найкраще здійснювати зварювальним апаратом. Виходить рама;
- До готової рамі прикріплюємо 2 стійки;

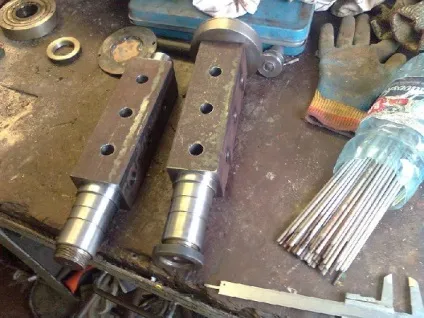

- Виготовляємо вал. Для цього Вам будуть потрібні металеві заготовки (болванки круглої і квадратної форми). Кругла заготівля ідеально підходить для кріплення ножів в кількості 3-х штук. квадратна - для 4-х. Обидві болванки заточуються під зрізи для ножів;

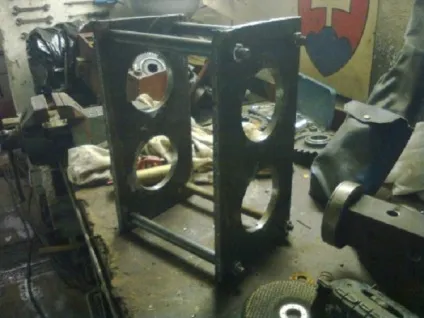

- Робота над створенням измельчительного (дробильного) барабана. Стінки барабана робимо з металевого листа товщиною 10 мм. У стінках робимо отвори, куди потім вставляємо підшипники;
- Встановлюємо всередину підшипників вали і добре закріплюємо їх. На вали, в свою чергу, надягаємо шестерінки;
- Робота над створенням прийомної короба бункера. Вирізаємо з підготовленого металевого листа заготовки в кількості 4-х штук. Форма заготовок - паралелепіпед. Вузькі краю заготовок потрібно загнути (приблизно на 3-4 см). Довгу сторону заготовок загинаємо в протилежну сторону також на 3-4 см. Всі заготовки з'єднуємо один з одним, а краю приварюють зварювальним апаратом для більшої надійності;
- Встановлюємо конструкцію на підставу (каркас) подрібнювача і кріпимо її болтами;

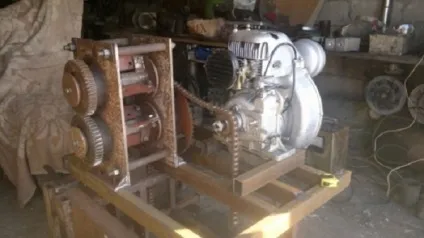

- Встановлюємо двигун і натягуємо приводний ремінь. Якщо необхідно утилізувати великі гілки, можна використовувати двигун більшої потужності, збільшити бункер і всю конструкцію встановити на стаціонарне підставу - стіл;
- На все «робочі» елементи чиппера встановлюємо захисний кожух і приймальну ємність під сировину. Для їх створення підійде тонке листове залізо (2 мм).
