Рулонні м’які покрівлі скатних дахів

Сьогодні рулонних м'яких покрівель пропонується велика різноманітність, яке випливає зі складу матеріалів та технологій їх укладання.

Крім того, існує багато вітчизняних і зарубіжних фірм, які, трохи змінюючи склад одного матеріалу, привласнюють йому іншу назву. Але все рулонні м'які покрівельні матеріали в кінцевому підсумку зводяться до груп:

бітумних, т. е. без модифікацій бітуму;
бітум-полімерним (БПМ) і
полімерним, або синтетичним.

Належність обраного матеріалу до тієї чи іншої групи дає підставу і для їх класифікації по довговічності і звідси - до області застосування.

Рулонний покрівля для тимчасових споруд або для тимчасового призначення у капітальних будинків; для цього згодяться руберойди.
Рулонний покрівля призначена для капітальних будинків і постійного призначення; в цьому випадку потрібно застосовувати бітумно-полімерні і полімерні матеріали.

Бітумні - руберойдові покрівлі

Найпростіша рулонна покрівля - толева або рубероидная - призначена для тимчасового покриття. Основою матеріалу служить картон (целюлоза). Якщо картон просочується дьогтем - отримуємо толь, якщо бітумом - буде руберойд.

Більш популярним є руберойд. Це найдоступніший в ціновому плані вид покриття даху і самий недовговічний. У спекотні дні на сонці висока температура повітря може викликати розплавлення в'яжучих, і в результаті - сповзання покрівлі зі скатних дахів з невеликим ухилом. Морози також не сприяють довговічності матеріалу. Руберойд погано переносить і вплив хімічних реагентів, що містяться в атмосферних опадах. На відкритому сонці, морозі термін служби руберойду становить не більше 5. 10 років. Тому руберойд застосовують на тимчасових спорудах або як тимчасове покриття капітального будинку.

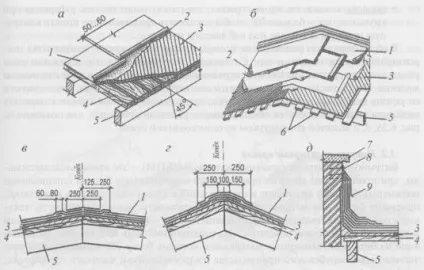

Пристрій рубероидной покрівлі: а - розкочування руберойдовий стрічок при ухилі, меншому 20 град. - уздовж карниза (коника), поперек крокв; б - те ж, при ухилі, більшому 20 град. - поперек коника, уздовж крокв; в - покриття коника при малому ухилі; г - то ж, при великому ухилі; д - примикання покрівлі до парапету; 1 - смуга руберойду; 2 - мастика; 3 - косою дощатий настил; 4 - лати суцільна; 5 - крокви; 6 - лати розріджена; 7- парапетна залізобетонна плита; 8 - цвяхи; 9 - фартух з оцинкованої сталі.

Руберойд випускається стрічкою в рулонах шириною 1 м при стандартній довжині 10 м.

Щоб запобігти проникнення води, руберойд укладають в декілька шарів, кількість яких залежить від ухилу скатів: при схилі крутіше 45 ° укладають два шари; від 15 ° до 40 ° - три шари; від 2 ° до 15 ° - чотири шари.

При цьому нижні шари розгортають зі звичайного руберойду, а верхній шар повинен бути з посипкою, яка захищає руберойд від атмосферного впливу.

Руберойдові покрівлі служать довше, якщо їх настилати по суцільній решетування; в будівлях «на сезон» або для тимчасової покрівлі капітального будинку допускається настилати руберойд по розрідженої обрешітки. Раскатка руберойду може проводитися в двох напрямках:

уздовж коника, тобто поперек крокв, при цьому розкочування починають з карниза; цей прийом застосовується при малоуклонних дахах - до 20 °;
поперек коника, тобто вздовж крокв; так розкочують смуги руберойду при крутих схилах - більше 20 °, щоб виключити пріподиманіе покрівлі в вітряну погоду і задування під неї дощу і сміття.

В обох варіантах розкатані смуги нижнього ряду кріплять до обрешітки шірокошляпочнимі цвяхами або за допомогою бітумної мастики. Усі суміжні шари укладають з перехлестом 100 мм, закріплюючи перехлест на нижньому шарі за допомогою мастики. Покриття коника робиться відповідним чином, в залежності від ухилу даху. У разі примикання скатної покрівлі до парапету надійний захист від протікання забезпечується укладанням руберойду, як показано на малюнку, і захистом його фартухом з оцинкованої сталі.

Бітум-полімерні покрівлі

Термін служби більшості з них становить - 10. 15 років.

Основі бітуму-полімерних матеріалів є міцна негніющая основа (склотканина, стеклохолст, поліефірна сітка), на яку з двох боків нанесене модифіковане полімерно-бітумне в'яжуче. Основа має високу міцність на розрив, вона негорюча, біо- і вологостійка; крім того, її обробляють спеціальними складами, які не розкладаються під дією бітуму і високих температур.

Ширина полотнищ БПМ в залежності від марки становить від 0,5 до 2 м, а довжина - від 10 до 30 метрів.

На скатних покрівлях полотнища укладають у два шари. Матеріал, призначений для укладання нижнього шару, випускається без посипання, а для верхнього шару - з посипкою. Посипання потрібна для того, щоб захистити матеріал від впливу ультрафіолету - найбільш руйнівного фактора практично всіх покрівельних матеріалів. Як посипання використовують граніт, вермикуліт, асбогаль.

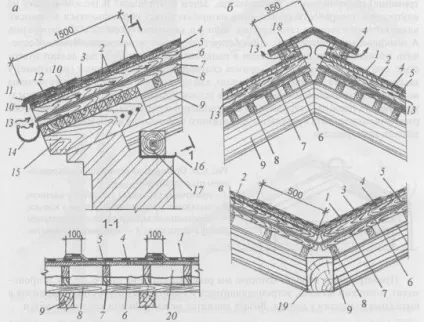

Пристрій скатної покрівлі з полімерно-бітумних матеріалів: а - звис даху; б - пристрій коника з провітрюванням подкровельного простанства; в - пристрій ендови; 1 - основний гідроізолірующій шар з бітумно-полімерних матеріалів (верхній шар з великої посипкою, нижній - без посипання); 2 - клейовий склад; 3 - додатковий шар гідроізоляційного килима; 4 - суцільний настил з обрізної дошки або водостійкою фанери; 5 - контробрешетування, брусок 40x50 мм; 6 - вітрозахисний дифузійна плівка; 7- дерев'яний брусок 40x30 мм; 8 - решетування; 9- крокви; 10 капельник; 11 - Т-подібний милицю зі смуги 40x4 мм, крок 600 мм; 12 - кріплення милиці і крапельника; 13- повітря для вентиляції підпокрівельного простору; 14- водостічний лоток; 15- кобилка; 16- гідроізоляція з рулонного бітумно-полімерного матеріалу; 17- мауерлат; М- дерев'яний брус 70x50x150 мм, крок 600 мм; 19 - ендовного крокви; 20 - вентильований повітряний прошарок.

Конструкція покрівлі з бітумно-полімерних матеріалів складніша, ніж рубероидная тимчасова. Вона включає більше елементів, які в сукупності і забезпечують задану виробником довговічність. Різні розробники бітумно-полімерних покрівель дають в основному однотипні рішення, в яких складові конструкцію шари можуть дещо відрізнятися за матеріалом, але функції шарів незмінні. Дамо деякі пояснення по конструкції і монтажу покрівлі одного з таких рішень.

На крокви укладається перша решетування (її можна назвати обшивкою), на звісах суцільна, а далі розріджена. На обрешітку кріплять бруски, на які вистилають вітрозахисну плівку. Ветрозащита потрібна для того, щоб повітря, що циркулює в підпокрівельному просторі, не потрапляв у приміщення. Плівка утримується контробрешетування. Далі монтується суцільний настил з обрізних дощок або вологостійкої фанери. На настил приклеюються полотнища БПМ: як уже говорилося, нижній шар йде без посипання, верхній - з посипкою. Полотнища укладаються внахлест, ширина нахлеста близько 100 мм.

На звісах, у ковзанів, в розжолобках покриття посилюється додатковим шаром покрівельного матеріалу.

Водовідведення з даху проводиться в водостічний лоток за допомогою крапельника, який є одним з комплектуючих елементів. Капельник формується за допомогою Т-образного милиці, набивають кожні 600 мм. Всі елементи водовідведення комплектуються з продукції заводського виготовлення.

Для довговічної роботи конструкції потрібно забезпечити вентиляцію (провітрювання) підпокрівельного простору. Навіщо вентиляція? У теплому горищі на внутрішній поверхні покрівельного матеріалу може утворюватися конденсат, волога якого вершить свою «чорну справу», про який говорилося неодноразово. А подкровельная вентиляція сприяє просушування конденсату. Щоб забезпечити рух повітряних потоків в підпокрівельному просторі, роблять отвори: припливні (вхідні) у карниза похилого даху і витяжні (вихідні) у конькового хребта. На малюнку показано, як відбувається циркулювання потоків повітря в підпокрівельному просторі в теплому горищі; проте бажано передбачати таке провітрювання і в неутеплених горищах, щоб виключити утворення конденсату в результаті можливого проникнення вологи з подчердачного теплого простору.

Провітрювання покрівлі, яку ми розглядаємо на малюнку, так і відбувається: потоками повітря, спрямовуються з припливних отворів у карнизів в витяжні отвори у коника. Повітря рухається між рейками контробрешетування.

Полімерні покрівлі - мембрани

Мембрана - це покрівельне гідроізолююче полімерне покриття, тобто матеріал повністю синтетичний. Деякі мембрани і паронепроникні, тобто можуть використовуватися в якості пароізоляції.

Мембрани існують більше 40 років і добре себе зарекомендували. З огляду на особливості клімату нашої середньої смуги, поки важко говорити про довговічність мембран - пройшло не так багато часу. Але однозначно можна сказати, що довговічність мембран вище довговічності матеріалів з натуральними компонентами, наприклад руберойдів, і бітумно-полімерних матеріалів. Тому на сьогодні це кращий покрівельний рулонний матеріал у справі захисту від протікання.

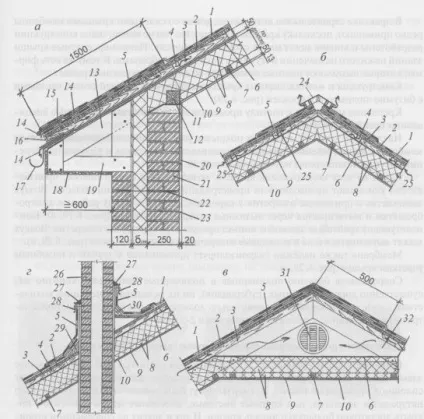

Пристрій мембранної покрівлі скатної даху: а - мембранна покрівля на звисі; б - рішення коника з провітрювання через хребтові елементи; в - те ж, з провітрюванням через щипцеві вікно; г - вузол примикання покрівлі до труби; 1 - основний шар мембрани; 2 - суцільний настил з обрізної дошки або водостійкою фанери; 3 - контробрешетування для влаштування вентиляції підпокрівельного простору; 4 - вентиляційний отвір, крок 500 мм; 5 - додатковий шар покрівельного килима - посилення карнизного свеса, коника, ендови, примикання; 6 - вітрозахисний плівка; 7- дерев'яний брусок 40x30 мм; теплоізоляційні плити з мінераловатної плити; 9 - пароізоляція; 10 - оздоблення стелі - гіпсокартонні листи; 11 - гідроізоляція з мембрани; 12 - мауерлат; 13 - кобилка; 14 - капельник з металлопласта; 15 - Т-подібний милицю зі смуги 40x4 мм, крок 600 мм; 16- металева або пластмасова сітка; 17- ринва; 18-підшивка дошкою типу "вагонка"; 19 - каркас з дощок; 20 - анкер крокви; 21 - несуча стіна; 22 - гнучкі зв'язку; 23 - штукатурка; 24 - суцільний коньковий аератор; 25 - потоки повітря; 26 - димова труба; 27- герметик; 28- металева рейка; 29- трикутна рейка; 30-бортик з мінераловатних плит; 31 - щипцеві вікно з гратами; 32 - крокви

У практиці будівництва котеджних будинків з скатних дахами мембрани рідко застосовують, оскільки краси в них немає. Але тим не менш, такі конструкції розроблені і цілком можуть знайти свого споживача. Наприклад, скатні дахи будівель нежитлового призначення можуть бути покриті мембранами. До того ж є фірми, які випускають кольорові мембрани, від яких будівля виграє.

Конструкція і монтаж скатних дахів з мембранної покрівлею схожий з такими з бітумно-полімерної покрівлею.

Кріплення мембрани до настилу проводиться механічно за допомогою спеціальних кріпильних елементів.

На звісах, у ковзанів, в розжолобках покриття посилюється додатковим шаром мембрани. Водовідведення з даху забезпечується так само, як і в разі застосування бітумно-полімерних матеріалів.

Як і у всіх конструкціях покрівель, що зводяться в нашій смузі, виробники враховують необхідність провітрювання подкровельной області. Повітря заманюють в припливні отвори у карнизів, рухається між рейками контробрешетування і витягується через витяжні отвори у коника. Комплектуючі хребтові елементи коника передбачають такі отвори. Повітря може витягуватися і не в коньковие отвори, а в щипцеві вікно.

Мембрана також надійно гідроізолюють примикання до труб і подібним ділянок даху.
