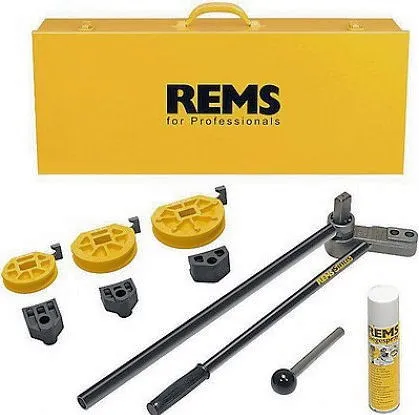

Ручний трубогиб - інструкція по правильному використанню трубогиба

Уявімо, що ви недавно придбали трубогиб, але от лихо - інструкцію ніяк не знайти. Бути може, ви втратили заповітну книжечку, або так склалося, що вона з самого початку була відсутня в комплекті. Працювати потрібно починати вже сьогодні, а часу на пошуки немає і в помині. Що ж, доведеться розбиратися самотужки, благо в даній статті знайдеться для вас кілька цінних порад.

Почати варто з ідентифікації типу вашого трубогиба. Повний список можливих різновидів і моделей виглядає приблизно наступним чином:

• Ручний трубогиб з храповим механізмом (має форму арбалета);
• Гідравлічний трубогиб з ручним приводом (використовується для серійної гнуття труб на кут 90 градусів);
• Трубогиб ручного типу для радіальної гнучкі (роликовий модель з трьома роликами, одним зверху і двома знизу);
• Поршневий трубогиб з електричним приводом;
• Електроприводної трубогиб для згинання;
• Трубозгинальні верстат бездорновий;
• Трубозгинальні верстат дорновий.

Трубогиб арбалетного типу з ручним приводом

Дані трубогиби є найпростішими, що робить їх вдалими придбаннями для сантехніків, яким часто необхідно згинати тонкі труби з металопластику або тонкостінні труби з міді, алюмінію і латуні.
Можливостей пристрою вистачає на те, щоб гнути труби діаметром від 5 до 32 мм, при цьому робота з пристроєм підвладна будь-якому і не потребує докладання нелюдських зусиль.

Простою конструкцією трубогиба реалізується перетворення сили натискання на важіль у зусилля на ручці. Таким чином, кут загину готового виробу прямо залежить від сили стискання ручки інструменту. За великим рахунком зусилля однієї чоловічої руки цілком вистачає, щоб зробити з труби плавну дугу під 90 градусів.
Справа за малим - вибрати правильний сегмент (пуансон), відповідний діаметру згинається труби.

Ручний гідравлічний трубогиб

Дане обладнання приходить на допомогу там, де можливостей одних тільки рук і арбалетного трубогиба бракує. Для сталевих труб діаметром 12-100 мм цей пристрій підходить ідеально.

У роботі з гідравлічним трубогибам головне в першу чергу переконатися в правильності позиціонування штока циліндра: він повинен стояти в неробочому положенні. Іншими словами, для підготовки до експлуатації трубогиба вам буде потрібно підняти гвинт перепускного клапана на підлогу обороту. Потім необхідно розташувати гидроцилиндр на рівній поверхні і зафіксувати нижню траверсу.

Беремо гибочний черевик з маркуванням, що відповідає діаметру заготовленої труби. Залишилося прилаштувати вбрання пристосування до штоку гідроциліндра таким чином, щоб пуансон брав горизонтальне положення на штоку трубогиба. Після установки гибочного сегмента необхідно вставити в найближчі до гідроциліндра отвори упори.
Тепер трубогиб повністю готовий до роботи. Детальніше тут.

Вчимося готувати труби

Для отримання якісного результату при згинанні на гідравлічному трубогиб нам знадобиться трохи математики.
Справа в тому, що потужний трубогиб може пошкодити труби, у яких відношення товщини стінки до зовнішнього діаметра не складе і 0,06 мм. З цього розрахунку маємо, що, наприклад, для труби 25 мм з товщиною стінки 2 мм дане співвідношення дорівнює 0,08 мм, тобто труба підходить по умові. Та ж сама труба, але вже зі стінкою 1 мм (тонкостінна) не проходить по нашому умові, володіючи ставленням величин 0,04 мм.

При згинанні за допомогою гідравлічного трубогиба переломи і застрягання стінок такої труби будуть забезпечені. У таких випадках може допомогти лише набивка до країв чистим і сухим піском з наступним Запевняю обох кінців труби.

Припустимо, ви не знайшли під трубу сегмент потрібного розміру, але маєте в наявності сегменти під великі діаметри. У вирішенні даної проблеми може допомогти установка додаткової алюмінієвої або м'якою мідної вставки в проміжку між трубою і сегментом. Мається на увазі, що товщина пластини дорівнює половині різниці діаметра проточки сегмента і діаметра згинається труби.

Приклад: гнучкий сегмент розрахований на труби діаметром 25 мм, при цьому встановлюється в трубогиб ручний труба має діаметр 19 мм. Тоді формула для розрахунку товщини пластини буде виглядати наступним чином: (25-19) / 2 = 3. В результаті отримуємо, що пластина повинна бути товщиною 3 мм. Подробиці дивіться на сайті.

Є також обмеження по мінімальному радіусу гнучкі для даного типу трубогибов - чотири діаметра труби. Звідси маємо, що для труби 25 мм мінімальний радіус становить 100 мм.

Як виробляти гідравлічну згинання?

Отже, ми підготували трубогиб до роботи, правильно вибрали трубу, значить, тепер ми готові приступити, безпосередньо, до процесу гнучкі.
Насамперед встановимо трубу в трубогиб. Необхідно проконтролювати положення встановленої труби: вона повинна вставлятися в проточку гибочного сегмента.

На початковому етапі відбуватиметься вдавлення труби в проточку сегмента. Не буде зайвим нагадати, що упори повинні розташовуватися в максимальному наближенні до циліндра. Коли ви зрозумієте, що вдавлення завершилося, упори можна розмістити в свої вихідні робочі позиції, після чого завершити згинання.

Коли гнучка завершена, слід знову встановити шток в неробочий стан, як це робити ми вже в курсі: відкручуємо гвинт перепускного клапана на підлогу обороту. Шток повертається у вихідне положення, гвинт повинен бути повністю затягнуть для безпечного транспортування пристрою.
