Розводка опалення від котла в приватному будинку схема, діаметр труб і ціна

На словах скласти і обговорити систему опалення - справа нехитра. Однак, щоб вона правильно функціонувала, була ефективною і економною, слід детально спланувати і розрахувати кожен елемент і вузол. Розводка опалення від котла в приватному будинку прокладається не тільки з урахуванням краси і комфорту. Важливо враховувати тип системи, характеристики матеріалів, які будуть використовуватися, і дотримуватися загальних вимог.

Основні вимоги

Основне завдання полягає в з'єднанні котла і всіх радіаторів найефективнішим способом. При цьому важливо врахувати цілий ряд вимог:

Розводка повинна прокладатися по маршруту з найменшою довжиною.
Гідросопротівленіе труб, запірної арматури та фітингів слід по можливості зменшувати.
Необхідно продумати і скомпонувати на лінії всі функціональні вузли з мінімальною кількістю колін, трійників і клапанів. Мається на увазі група безпеки, розширювальний бак, циркуляційний насос штуцера для зливу та наповнення системи і т.д.
Труби підбираються виходячи з експлуатаційних характеристик матеріалу і системи опалення.
Діаметр труб розраховується для мінімізацій втрат в напорі з одного боку і зниження обсягу трубопроводу з іншого.

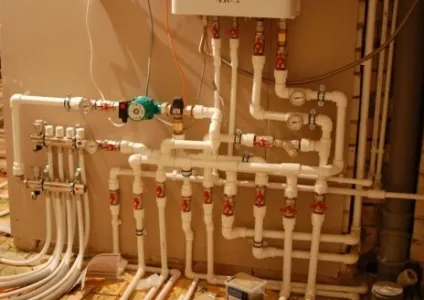

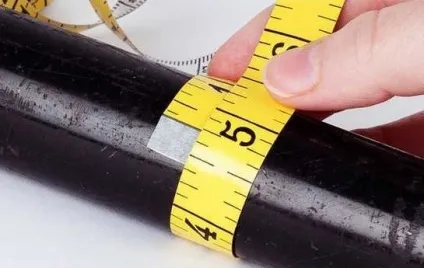

Діаметр труб

Теоретично розрахувати оптимальний діаметр труб для системи опалення в будинку досить складно. Враховується необхідний натиск, статичну і динамічну тиск, опір трубопроводу з урахуванням маршруту прокладки, шорсткості внутрішньої поверхні труб і багатьох додаткових параметрів. На практиці все одно доведеться вибирати з досить обмеженого списку діаметрів труб з того чи іншого матеріалу. Типорозміри і основні характеристики труб давно стандартизовані, як і всі додаткові елементи, необхідні для збірки контуру опалення від котла до радіаторів.

Основна ідея полягає в тому, щоб забезпечити:

швидкість руху теплоносія в трубах на рівні 0,4-0,6 м / с;
опір всього контуру опалення нижче, ніж напір, створюваний насосом або гравітацією в системі з природною циркуляцією;
мінімальний обсяг теплоносія в трубах. Не плутати із загальним обсягом, включаючи котел і при необхідності акумулюючі ємності.

Зменшуємо опір труб і контуру

При будь-якій схемі розводки або способі циркуляції теплоносія слід знизити опір трубопроводу і забезпечити оптимальний рух рідини по трубах, уникаючи як ламінарний рух, так і повністю турбулентний.

Для систем з природною циркуляцією:

Будь-які розвороти і коліна по маршруту виконуються з урахуванням мінімально допустимого радіусу розвороту, за видом труб.
Переходи між трубами з різним діаметром, врізка стояків в колектор раздатки виконується без звуження меншого діаметру і по можливості з поступовим розширенням / звуженням каналу.
Перед запірної, регулюючої арматурою, радіаторами або іншим обладнанням слід формувати рівну ділянку труби не менше 5-6 діаметрів труби, щоб виключити зайву турбулентність і завихрення в потоці рідини.

Для системи з примусовою циркуляцією попередні поради не є обов'язковими, важливо, щоб опір контуру було менше, ніж створюваний насосом натиск. Однак при виконанні всіх вимог знизиться навантаження на насос і відповідно підвищиться його робочий ресурс. За рахунок примусового прокачування теплоносія можна використовувати металопластикові труби з малим перерізом, нижню двотрубну або однотрубну схему підключення, в тому числі з запаковування труб в стяжку або стіни.

схеми розводки

На практиці застосовується велика кількість можливих типів підключення. Виділити можна чотири основних, а на їх базі вже підібрати або готове рішення, або комбіноване.

Однотрубна розводка з розгінним колектором або без нього. Від котла труба йде до першого радіатора. Радіатори підключаються послідовно, і від останнього в контурі теплообмінника йде труба обратки до холодного входу котла. За способом орієнтації розводки:

Горизонтальна - варіант для одноповерхових будинків з прокладкою труб по периметру опалювального будівлі.
Вертикальна - послідовне підключення радіаторів в стояки по всіх поверхах з поділом теплоносія в загальному роздає колекторі.

Схема однотрубної розводки з розгінним колектором

Двотрубна розводка з верхньої роздачею. Труба від котла піднімається на рівень стелі або горища і від неї паралельно підключається кожен радіатор. За рівнем підлоги або підвального приміщення прокладається зворотна лінія з підключенням кожного радіатора за допомогою трійників.

Схема двотрубної розводки з верхньої роздачею

Двотрубна розводка з нижньої роздачею. Тільки для примусової циркуляції теплоносія. Обидві лінії від котла і роздача, і обратка прокладаються за рівнем підлоги і по периметру опалювального будівлі.

Схема двотрубної розводки з нижньої роздачею

Колекторна група встановлюється в одній точці, бажано в центрі будинку. Від неї виконується розводка труб до кожного радіатора в будинку або до кількох контурам для кожного приміщення, де радіатори приєднуються послідовно або включається контур теплої підлоги. Труби монтуються по чорновий стяжці і заливаються бетоном. Єдиним варіантом прокачування теплоносія - примусова циркуляція.

Для будь-якого способу включення обов'язково підбирається набір регулюючого обладнання групи безпеки та діагностики. Склад обладнання розрізняється залежно від наявності насоса або використання гравітаційної системи.

Для природної циркуляції все гранично просто:

Потрібна лінія від котла до розширювального баку, розташованому якомога вище.
Від розширювального бака або від колектора безпосередньо біля бака відводиться труба для підключення радіаторів. У разі розгінного колектора і нижньої однотрубної розводки труба опускається з поступовим нахилом до першого радіатора.
Далі виконується розводка по радіаторів відповідно до обраного способу підключення, з обов'язковим ухилом мінімум 2-3 градуси.
Від останнього радіатора ведеться до котла зворотна лінія з підключенням до нижнього холодного введення. На зворотній лінії безпосередньо біля котла врізається трійник з запірним вентилем і штуцером для зливу теплоносія.

Важливіше правильно виконати розводку труб. Точки з'єднання і фітинги не повинні заужать перетин каналу. Розворот труби або коліно підбирається з радіусом розвороту не менше 1,5 діаметра труби. Якщо труба опускається до радіатора зверху або піднімається, то спочатку формується коліно, а після врізається байпас і радіатор.

Для примусової циркуляції склад обладнання значно розширено:

Розширювальний бак. мембранного типу. Допускається установка на гарячому і на холодному виході котла, головне якомога ближче до теплообмінника або теплоаккумулятор. Для твердопаливних (ТТ) котлів на увазі неможливість точно регулювати температуру води на виході спочатку монтується прямий відведення довжиною не менше метра сталевою трубою, а вже після підключення обладнання. Розширювальний бак для ТТ котлів встановлюється на зворотному, холодної лінії.
Група безпеки (, запобіжний клапан, манометр). Група безпеки розташовується на гарячому виході котла. Від групи безпеки котла повинен бути короткий ділянку труби з максимально допустимим діаметром і без будь-якої запірної арматури, здатної звузити канал (допускаються кульові вентилі). Група безпеки встановлюється у верхній точці контуру.
Фільтр грубої очистки. Обов'язковий елемент, навіть з урахуванням підготовки теплоносія. Встановлюється перед циркуляційним насосом на зворотній лінії.
Циркуляційний насос. За замовчуванням встановлюється на зворотній лінії, де температура теплоносія менше. Якщо розводка системи хоча б теоретично підходить для природної циркуляції, то насос підключається паралельно загальної трубі з байпасом. Запірна арматура встановлюється з обох боків насоса і на байпасе. В інших випадках насос допускається встановлювати прямотоком в розрив обратки з запірними вентилями з обох сторін.
Додаткові манометри для діагностики. Для діагностики та перевірки працездатності опалення важливо знати тиск на обох висновках котла, з двох сторін циркуляційного насоса і фільтра грубої очистки, крім манометра, встановленого з групою безпеки. Залежно від послідовності підключення обладнання точки можуть поєднуватися і в кінцевому підсумку знадобиться встановити 2-3 манометра за допомогою триходових клапанів або трійників.
Триходовий клапан для байпаса на котел.
Трійникове відведення з запірною арматурою для наповнення системи теплоносієм і зливу.

Перед вибором всього списку обладнання слід з'ясувати, що вже є в самому котлі опалення, часто в настінних газових або електричних котлах є розширювальний бак і група безпеки як мінімум.

Без оглядки на спосіб розводки і варіант циркуляції теплоносія бажано на кожен радіатор передбачити байпас. Це дозволить уникнути зупинки руху рідини через повітряних пробок і дасть можливість регулювати теплову потужність кожного радіатора окремо при установці триходового клапана з терморегулятором.

Все обладнання повинно компонуватися по можливості недалеко від котла, з доступом для огляду і проведення профілактичних робіт. Винятком є колекторна розводка, при якій частина обладнання залишається біля котла (загальний циркуляційний насос, розширювальний бак, група безпеки), а частина - в точці установки колектора (запірна та регулююча арматура, додаткові насоси для контурів, воздухоотводчики і т.п.)

Ціна за 1м2 робіт

Складно самостійно врахувати всі нюанси і правильно виконає розведення тепломережі по дому. Куди краще довірити цю роботу фахівцям, які запропонують оптимальний варіант і набір додаткового обладнання. Спираючись на досвід, проектувальники і монтажники здатні правильно розставити акценти в залежності від побажання замовника: робити опалення з максимальною ефективністю і комфортом в експлуатації або ж прагнути до економії коштів на роботу і монтаж.

Вартість робіт включає в себе окремо установку котла, підключення додаткового обладнання, розведення труб і установку радіаторів. По кожній із них діє свій прейскурант, згідно з яким підраховується вартість всіх робіт по обладнанню системи опалення в будинку.
