Розширення поліпропіленових труб коефіцієнт лінійного теплового подовження труб армованих

Розширення поліпропіленових труб - явище, яке виникає значно частіше, ніж у труб зі сталі. До того ж, у поліпропілену такий ефект більш виражений в довжині. Про розширення поліпропіленових труб для опалення, власне, і піде мова в даній статті.

При укладанні труб дуже важливо враховувати таку властивість як розширення, інакше через деякий час трапиться деформація, а герметичність всієї системи порушиться.

Варто відзначити, що в системах з подачею холодної води, де її температура має низькі показники, коефіцієнт теплового розширення не враховується. Це актуально тільки для систем з подачею гарячої води і опалення, в значній мірі - для особливо довгих магістралей.

Залежність структури матеріалу від впливу температури

Незважаючи на те, вироби з поліпропілену можуть функціонувати в умовах 170 ℃, розм'якшення матеріалу відбувається вже при досягненні 140 ℃.

При монтуванні таких труб в стіни, з плином часу це може почати її руйнувати. Такого ефекту немає у труб з армованого матеріалу, але останній має інший недолік - труба може лопнути.

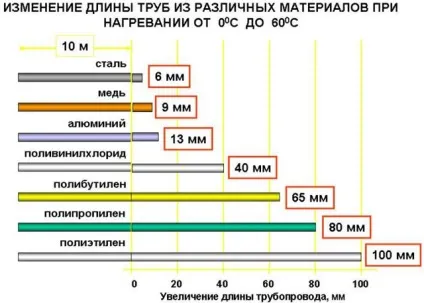

Величини коефіцієнта теплового розширення

Варто брати до уваги, що армовані труби мають більш високий коефіцієнт теплового розширення в порівнянні з неармованими виробами.

Якщо не брати до уваги розширення ПП труб, внаслідок впливу високих температур може зірвати кріпильні кліпси, а на рівному відрізку магістралі може утворитися синусоидальное деформування труб.

На таких ділянках скупчується повітря і зменшується пропускна здатність. У системах обігріву в такому випадку знижується температура радіаторів, і руйнуються з'єднання.

У неармованих поліпропіленових труб коефіцієнт теплового розширення дорівнює 0,1500 мм / мК, а у виробів з додатковим скловолоконних армуванням - 0,03-0,05 мм / мК. Природно, що різниця явна, і нехтувати нею під час проведення робіт не варто.

Як показує практика, ПП труба довжиною 5 м під впливом тепла збільшується десь на 11-17 мм.

Лінійне розширення армованих поліпропіленових труб

У поліпропілену значні показники коефіцієнта теплового розширення. Під впливом високих температур труба деформується, що у великій мірі негативно впливає на зовнішній вигляд приміщення.

Для зниження лінійного збільшення і поліпшення міцності такі труби армують скловолокном або алюмінієм.

Буває кілька типів армування. Варіант армування алюмінієм здійснюють трьома способами: в зовнішнє стінку вироби додають цілісний шар алюмінієвого листа; шаром алюмінію підсилюють внутрішню стінку; армування листом перфорованого алюмінію.

Будь-яке армування за допомогою алюмінієвої фольги на увазі застосування декількох шарів матеріалу, склеєних між собою. Нерідко це стає причиною того, що матеріал з часом починає розшаровуватися, що сильно впливає на якість проведених робіт.

Більш надійним вважається армування труб за допомогою скловолокна. Цей шар розташовується між шарами поліпропілену. Виходить три шари матеріалу, це не дає трубам в майбутньому деформуватися.

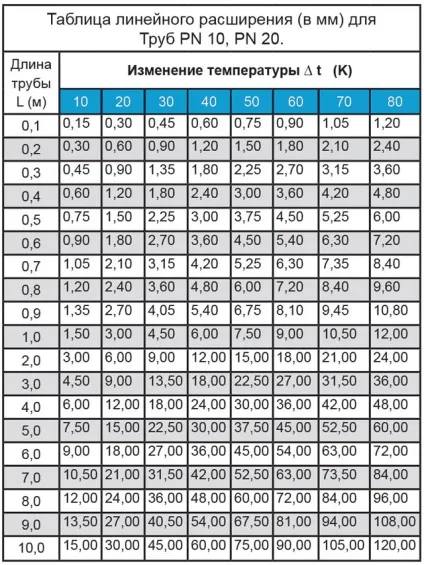

Коефіцієнт лінійного розширення поліпропіленових труб з армуванням і без представлений нижче:

• Неармовані труби мають показники 0,15 мм / мК, що становить в межах 10 мм на 1 м при температурі в 70 ℃.
• Алюмінієве армування дозволяє скоротити показники до 0,03 мм / мК. При цьому лінійне подовження поліпропіленових труб складає близько 3 мм на 1 метр.
• При армуванні скловолокном показники знаходяться на рівні 0,035 мм / мК.

Компенсатори розширення труб ПП

Внаслідок теплового розширення поліпропіленових труб через високі температур, через деякий час труби подовжуються і починають провисати. У зв'язку з цим на магістралях, довжина яких більше 10 м, використовують гнучкі компенсатори.

Розширювальні компенсатори є простими гнучкими сполучними виробами в формі загорнутої петлі. Ця деталь дуже важлива, так як вона усуває вплив на магістраль високих температур. До того ж, вона захищає систему від підвищеного тиску. Крім того, що деталь має невисоку вартість, її ще й легко встановлювати.

різновиди компенсаторів

Бувають такі види пристроїв для нівелювання теплового подовження поліпропіленових труб:

1. Осьові. Такі компенсатори мають кріпильні направляючі елементи, і виконують функцію нерухомих опор. Їх легко встановлювати.
2. Зсувні. Такі деталі можуть рухатися в двох напрямках. У них є одно- або двухсільфонная гофра з нержавіючої сталі. Їх скріплення між собою відбувається за допомогою арматурного з'єднання.
3. Поворотного типу. Завдяки їм можна нейтралізувати лінійне подовження на відрізку повороту труби і закріпити поворотний кут. Застосовуються такі деталі в місцях, де є необхідність змінити напрямок мережі під прямим кутом.
4. Універсальні. У таких пристроїв присутні три типи робочого ходу: кутовий, поперечний і осьової. Такі вироби найчастіше використовуються при спорудженні малої магістралі, а також тоді, коли немає можливості провести монтаж компенсаторів сильфонного типу.
5. Фланцевого типу. Являють собою пристрої з гуми для усунення температурного розширення поліпропіленових труб, а точніше, для придушення ударної хвилі, або для згладжування осьових неточностей магістралі. Хвиля може виникати внаслідок різкого збільшення тиску в системі.

Закріплюються такі види компенсаторів або звареним, або фланцевим способом.

Відмінні риси компенсаторів:

• Нейтралізація вихрового потоку і встановлення нормального тиску всередині труб.
• Система отримує достатню герметичність.
• Трубна магістраль прослужить довше.

обчислення коефіцієнта

Коефіцієнт теплового розширення поліпропіленових труб для опалення визначається використовуваним матеріалом. Існують спеціальні формули для проведення розрахунків та недопущення незручностей під час монтажу системи.

Щоб вирахувати можливу деформацію труб в сантиметрах, потрібно дізнатися коефіцієнт їх розширення і довжину. Робочою температурою вважають кімнатну.

Спершу дізнаються різницю температур, потім її множать на довжину труби. Результат множать на коефіцієнт розширення.

приблизний розрахунок

Якщо після проведення розрахунків коефіцієнт дорівнює 20 мм, то це означає, що в процесі функціонування опалювальної системи розширення поліпропіленових труб армованих скловолокном досягне 2 см. Тобто при прокладці магістралі ці показники в будь-якому випадку буде потрібно врахувати.

Позбутися від зайвих сантиметрів можна так:

• здійснити монтаж під прямим кутом;
• можна додати кілька петлеподібних деталей;
• провести укладання труб П-образним способом.

Якщо ви сумніваєтеся в правильності вибору матеріалу, і в тому, чи коректно проведені розрахунки подовження поліпропіленових труб при нагріванні, можна довірити таку роботу професіоналам.

Поліпропіленові труби з кожним днем ​​стають все популярнішими. Вони недорогі, їх легко укладати. Важливим фактором для створення якісної магістралі є пильний вибір матеріалу. Товар, що купується повинен бути максимально якісним.

Не зайвим буде перед покупкою порадитися зі знайомим сантехніком. Безпосередньо при виборі труб оглядайте їх на можливі пошкодження і тріщини. І не забувайте про тип обираних виробів.
