Розширення можливостей kvm перемикача своїми руками

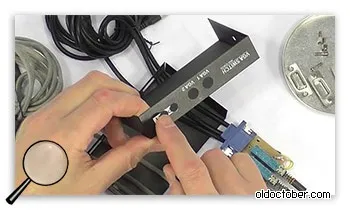

Привіт, друзі! Для підключення двох комп'ютерів до одного інтерфейсу, я придбав на Aliexpress-е за 4 $ ось такий, найпростіший KVM VGA перемикач.

Вибір припав на VGA, так як мій монітор не мав HDMI входу, а по входу DVI не захотів працювати через адаптер.

Припущення, що на друкованій платі вистачить місця на ще два перемикача для комутації аудіо і USB роз'ємів, повністю виправдалося.

Звичайно, можна було б придбати вже готовий перемикач, але я не знайшов жодної повністю задовольняє моїм запитам моделі. Це стосувалося, як розташування кабелів, так і необхідності використання, або спеціальних кабелів, або USB і аудіо кабелів з двома роз'ємами.

Так що, я вирішив, що буде простіше і дешевше переробити саме ось цей девайс під свої запити.

Правда, довелося замінити перемикач моніторів, так як мені попався усічений варіант KVM VGA, де не вистачало однієї групи контактів. Як потім з'ясувалося, потрібно було вибирати варіант, де в технічних даних було прописано дозвіл Full HD. Але, і тут проблем не виникло, так як необхідні доріжки були прокладені на платі і залишилося просто замінити П2К.

Два додаткових перемикача розпаяно в пістона, запресованих в друковану плату.

Для додаткових кнопок довелося просвердлити в лицьовій панелі два отвори.

Ще шість отворів просвердлив в задній стінці для сполучних кабелів.

USB кабелі теж виготовив самостійно.

Для посилення різьблення, що з'єднує половинки корпусу, запресувала дві букси, щоб за допомогою додаткових кутників можна було надійно закріпити перемикач.

Ось що у мене вийшло в результаті.

За допомогою цього KVM перемикача, я комутував інтерфейси двох ноутбуків, що працюють десктопами.

Перемикач закріпив на полиці, розташованої над столом. На цій фотографії видно, що кнопки перемикання моніторів були замінені. Оригінальні кнопки виявилися занадто короткими і їх було незручно натискати.

Дякую за увагу і творчих вам успіхів друзі!

Близько теми

Як розібрати нерозбірний вентилятор?

Паяльник для пайки SMD компонентів з доступних деталей

Дмитро, якщо ви маєте на увазі софт для віддаленого робочого столу, то я використовував тільки безкоштовний TeamViewer. Працює стабільно. Ніяких серйозних претензій до нього, крім лагов, обумовлених передачею даних по Wi-Fi, не помічав. Але, є всякі дрібні неприємності. Наприклад, при прослуховуванні аудіо з віддаленого ноутбука, в останньому включаються вбудовані динаміки. Напевно їх якось можна відключити, але мені було простіше встромляти заглушку в гніздо. Інша проблема - системні клавіші працюють тільки на поточній машині. Наприклад, ви викликаєте Провідник Win + E на віддаленій машині, а відкривається на поточній. Якщо зовнішній вигляд систем однаковий, то можна помилитися і зробити непоправні помилки.

Та ж проблема виникає і при використанні двох різних клавіатур при одному дисплеї. Якщо все робите клавішами, то можете накоїти щось необоротне на пасивної машині, просто переплутавши клавіатури. А це дуже просто зробити, якщо доводиться їх часто міняти.

Я про дефолтний MS Remote desktop (mstsc.exe), він і працює швидше набагато і звук перепризначає і кнопки передає

Дмитро, у мене Термінал не підтримується, якщо ви про нього, так як обидві системи Home (офіційні).

Про кнопки цікаво, хоча вже не потрібно. Ви якісь хоткеі маєте на увазі, програмні або системні. У мене в TeamViewer-е програмні теж працювали.

raymond.cc/blog/enable-remote-desktop-connection-in-windows-7-home-premium/
системні теж працюють, типу Win + brake

Юрій, а не вийде самому зробити KVM-перемикач простенький?

123, чому ж не вийде ... Якщо ви знаєте місце, де можна дешево купити всі деталі, включаючи корпус, то вийде. А я сходив на місцевий радіоринок, і калькуляція показала, що тільки сам корпус обійдеться майже в стільки ж, у скільки обійшовся готовий KVM. Я завжди намагаюся знайти найбільш просте і малозатратне рішення, якщо звичайно якась саморобка не виробляють просто заради задоволення.
