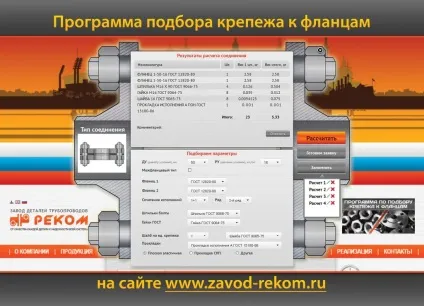

Рис.1. Інтерфейс програми підбору кріплення до фланцевих з'єднань

На сайті Заводу деталей трубопроводів "РЕКОМ" розміщено WEB-додаток з підбору кріплення до фланцевих з'єднань (див. Рис. 1).
Підбір кріпильних виробів до фланцевих з'єднань, виготовленим за українськими стандартами, на сьогоднішній день не уніфікований в будь-якому стандарті або в затверджених методичних вказівках. Комплект у відповідь фланців (КОФ), що включає кріплення і ущільнення - затребуваний на ринку продукт, але є один проблемний момент - кожен виробник вільний формувати його склад на свій розсуд, так як немає затвердженого регламенту або нормативу, що визначає його склад.
Тим часом - підбір кріплення, вибір тих чи інших типів кріпильних елементів (наприклад, болтів або шпильок), це робота, якою щодня займаються як фахівці підприємств, що експлуатують трубопровідні системи, так і виробники і постачальники фланців і трубопровідної арматури. І робота ця вимагає певного досвіду і тимчасових витрат.
З огляду на ці проблеми, фахівцями Заводу деталей трубопроводів «РЕКОМ» була розроблена програма по підбору кріплення до фланців, а також WEB-додаток до неї, яке було запущено в тестову експлуатацію на корпоративному сайті www.zavod-rekom.ru

Розроблено програму та web-додаток з підбору кріпильних виробів до фланцевих з'єднань

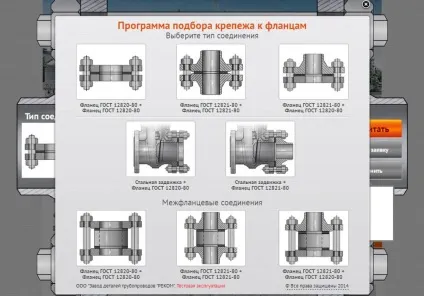

Мал. 2. Вибір типу з'єднання фланцевих пар

На сьогоднішній день програма дозволяє користувачеві здійснювати підбір кріпильних виробів для восьми типів з'єднань фланцевих пар (див. Рис.2): фланець ГОСТ 12820-80 + фланець ГОСТ 12820-80; фланець ГОСТ 12821-80 + фланець ГОСТ 12821-80; фланець ГОСТ 12821-80 + фланець ГОСТ 12820-80; фланець ТПА (ГОСТ 12819-80) + фланець ГОСТ 12820-80; фланець ТПА (ГОСТ 12819-80) + фланець ГОСТ 12821-80; а також міжфланцеве з'єднання в поєднаннях фланець ГОСТ 12820-80 + фланець ГОСТ 12820-80; фланець ГОСТ 12821-80 + фланець ГОСТ 12821-80; фланець ГОСТ 12821-80 + фланець ГОСТ 12820-80.
Інтерфейс програми створений з орієнтацією до максимально зручного використання програми: вибравши тип з'єднання фланців, користувач вказує DN (діаметр умовний, мм) і PN (тиск умовне, кгс / см²) фланців, тип з'єднання (фланцеве або міжфланцеве), вказується поєднання виконань ущільнювальної поверхні (до прикладу 1 + 1, з'єднувальний виступ + з'єднувальний виступ), ряд. Користувач може вибрати комплектацію кріплення: шпильки або болти, а також вказати необхідність комплектації з'єднання шайбами ​​з урахуванням їх кількості на одиницю кріплення. Для максимальної точності розрахунку довжини кріпильних елементів враховуються товщини прокладок ущільнювачів - користувач вказує тип ущільнення: плоска еластична прокладка, металеву щільність, прокладка СНП або нестандартне ущільнення із заданою товщиною.
Отримавши необхідний набір параметрів фланцевого з'єднання, алгоритм програми здійснює розрахунок комплекту фланцевого з'єднання: відображається кількість фланців, шпильок (болтів), гайок, шайб і прокладок ущільнювачів.

Розроблено програму та web-додаток з підбору кріпильних виробів до фланцевих з'єднань

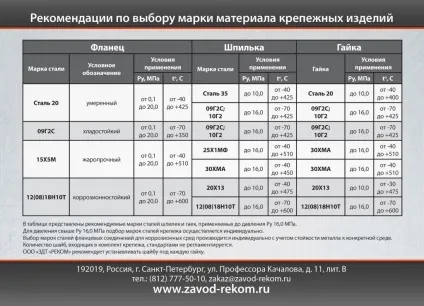

Мал. 3. Рекомендації щодо марки матеріалу кріпильних виробів

Наступним етапом користувач має можливість скорегувати складу комплекту відповідних фланців, а також видалити або додати позиції в результати розрахунку, вказати марку матеріалу фланців і кріплення, скориставшись методичними рекомендаціями Заводу «РЕКОМ» (див. Рис.3), які закладені в програму. Треба зауважити, що якщо при виборі марки матеріалу фланців враховується залежність від умов застосування (температура, тиск і характер робочого середовища), і вибір цей не викликає особливих труднощів, то у випадку з вибором марки стали кріплення можливі кілька варіантів. Наприклад, у випадку з корозійностійкими фланцями зі сталі 12Х18Н10Т при PN до 10,0 МПа і температурі від -40 ° С до + 475 ° С допускається застосовувати в якості матеріалу шпильок сталь 20Х13, яка дешевше стали 12Х18Н10Т (застосовується як матеріал для шпильок при умовах PN до 16,0 МПа і температурі від -70 ° С до + 600 ° С). Облік цих особливостей при формуванні складу КОФ допомагає користувачеві оптимізувати вартість комплекту, уникнути включення до складу КОФ кріпильних елементів з надлишковими технічними характеристиками.

Розроблено програму та web-додаток з підбору кріпильних виробів до фланцевих з'єднань

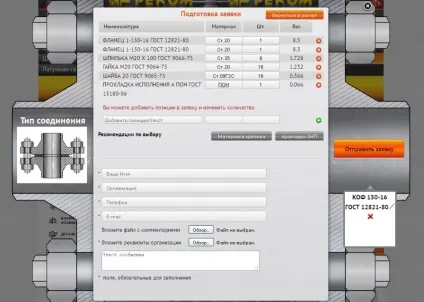

Мал. 4. Етап підготовки заявки

Програма дає можливість збереження проведених розрахунків фланцевих з'єднань, а також відправки заявки на завод для оформлення рахунку або комерційної пропозиції (див. Рис. 4).
