Розривна муфта роздільно-агрегатної гідросистеми трактора

У комплект додаткових деталей до тракторів МТЗ-5Л, МТЗ-5М. тракторів Т28 додаються дві розривні муфти і кронштейн для їх установки. Розривні муфти використовуються при роботі з причіпними машинами, що мають управління від гідросистеми трактора, і можуть бути встановлені безпосередньо на причіпний машині. Муфти встановлені в шлангах, що йдуть від трактора до причіпної машини, і служать для запобігання їх від розриву при випадкових ривках.

Розривні муфти відрізняються від запірних клапанів тим, що замість накидної гайки для стягування двох половинок клапанів застосований кульковий замок. Замок складається з п'яти кульок 8 (рис. 220), закладених в конусні отвори лівого корпусу в муфти. Щоб кульки не випадало, краї отворів раскернени. У замкнутому положенні муфти кульки 8 замикаються в кільцевої виточки правого корпусу 11 запірної втулкою 9. Ця втулка притискається пружиною 14 до стопорному кільцю 10.

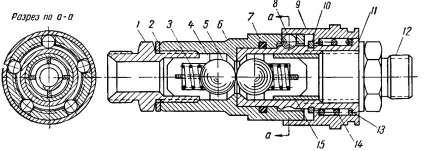

Мал. 220. Розривне муфта:
1 і 12-штуцери; 2 і 13-щайби; 3-пружини клапанів; 4-порожнина для масла; 5-клапани; б-лівий корпус; 7-гумове ущільнення; 8-кулька; 9-запірна втулка; 10-стопорне кільце; 11-правий корпус; 14-пружина; 15-втулка.

На тракторі або причіпний машині розривна муфта встановлюється за допомогою кронштейну, до якого нерухомо закріплена запірна втулка 9. У разі ривка шланга, приєднаного до штуцера 1, обидві половини муфти зміщуються вліво (по малюнку) щодо нерухомо закріпленої запірної втулки, стискаючи пружину 14. При сильному ривку кульки вийдуть з-під запірної втулки, вичавлять з кільцевої канавки корпусу 11, і обидві половини розривної муфти роз'єднати, а кулькові клапани 5 замкнуть вихідні отвори для масла. Муфта розмикається при зусиллі близько 10 кг.

Установка розривних муфт проводиться таким чином, щоб зазори між кронштейном кріплення і буртиками запірних втулок розривної муфти знаходилися в межах 0,5 - 2,5 мм у МТЗ-5 і 4 - 5 мм у Т28.
