Як розрахувати акустичний кабель правильно

Розрахувати акустичний кабель

Розрахувати акустичний кабель і як це зробити, бажає дізнатися кожен любитель автозвуку. Не всі в дійсності можуть знати, що це таке і в чому його значення?
Хоча будь-якому любителю музики не раз доводилося чути про КДУ, і більшій кількості знайоме, що ця назва відноситься до найважливішого елементу, що впливає на гучність і чистоту звучання. Безумовно, дуже важливо знати, як розрахувати акустичні дроти.

Що таке КДУ

Перетин акустичного кабелю

КДУ називається число, що показує, до якої міри підсилювач здатний вести контроль ( «гасити») за не зовсім бажаними рухами складової головки. Чим вище число, тим краще.
Розглянемо деякі особливості:

• Однією зі складностей динаміків (см.Как вибрати динаміки для автомагнітоли своїми силами) є те, що для рухомої частини (мембрани) будь-якого динамічного драйвера (навіть для електростатичного) характерна певна маса. Після початку руху цієї мембрани вона не переходить у стан спокою навіть після того, як дія рушійної сили закінчиться.
  Це є одним з феноменальних аспектів, що мають назву «інерція» (наявність здатності переміщається об'єкта продовжити рух), який може мати величезний вплив на якість звучання системи. Тому чим вище її жорсткість, тим краще система буде відтворювати музичні композиції;
• Чим більшу вагу має мембрана (у вигляді конуса для більшості динаміків), і чим більше число рухів вона відтворює, тим сильніше виявляється інерція, яка повинна бути подолана під час подачі сигналу.

Вибір перетину акустичного кабелю

Примітка: так як драйверами найбільшого розміру всередині системи динаміка є його буфери, а при цьому сигнали низьких частот потребують найбільшому переміщенні мембран, то баси знаходяться у високій залежності від КДУ.

Як можна розрахувати акустичний кабель

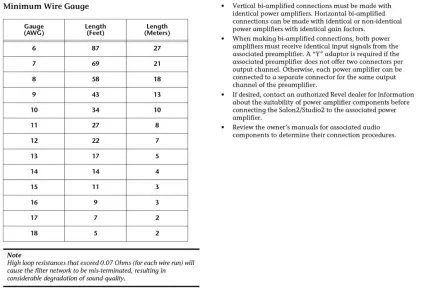

Акустичні кабелі вибір перетину

Розрахунок акустичного кабелю безпосередньо залежить від його КД. Тому доцільно для початку розрахувати його параметри, а вже після вирішувати, якими розмірами буде володіти сам кабель. Зробити розрахунок КДУ досить легко: необхідно поділити вісім Ом (початкове значення звичайного опору випромінювача) на заданий опір підсилювача на виході.

Примітка. Наприклад, коли задане значення опору підсилювача на місці виходу складе 0,01 Ом, його КД дорівнює вісімсот, що нормально для підсилювачів з високою потужністю. Підсилювачі ламп, як зазвичай, мають більш високим опором на виході і природно нижчим КД.

Який кабель потрібен для акустики

Насправді такий вид розрахунку стане досить приблизними, і варто взяти до уваги деякі важливі фактори:

• В першу чергу, не кожен динамік матиме початкове значення повного опору о восьмій Ом;
• Жоден розрахунок КД, зроблений правильно, не зможе бути повністю вироблений, якщо в цьому рівнянні нехтувати акустичний кабель.

Як визначити КДУ

Примітка: При розрахунку правильного КДУ слід звернути увагу на динамік, кабель і підсилювач.

Щоб розібратися, як акустичний кабель може впливати на величину істинного КДУ і, в завершальному результаті, на звучання системи, можна розглянути такий варіант:

• Значення опору самого простого акустичного кабелю довжиною в три метри, яке виміряли відповідно до постійним струмом, становить 0,51 Ом. При додаванні цього значення до опору підсилювача 0,01 Ом, ефект опору на виході буде дорівнює 0,52 Ом.
  Коли поділити опір динаміка стандартного типу (вісім Ом) на це значення, можна отримати КД - 15,4, натомість 800, передбачений специфікацією підсилювача. Коли використовується динамік з початковим значенням опору чотири Ом, КД стане ще меншим - всього лише 7,7.

Акустичний кабель для автомобіля

Це відмінний приклад того, що застосування недорогого акустичного кабелю здатне надати звучанню баса більше в'ялості і неконтрольованості.

Примітка. Акустичний кабель високої якості в три метри може володіти опором всього 0,02 Ом. Додаючи це значення до величини опору підсилювача на виході 0,01 Ом, можна отримати в результаті загальний опір підсилювача і кабелю 0,03 Ом. Поділивши стандартний тип опору динаміка вісім Ом на 0,03 Ом, можна отримати значення КДУ двісті шістдесят сім, що в сімнадцять разів більше, ніж при застосуванні недорого кабелю.

Як вибрати акустичний кабель

Правильний вибір А-кабелю
