Розрахувати сходи з поворотом на 180 і 90 градусів

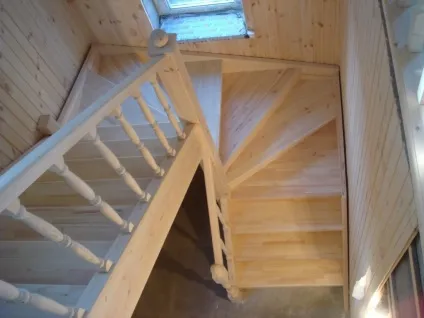

Поворотна конструкція не тільки практична, але ще і дуже витончена.
Внутрішньобудинкові сходи часто мають поворотну конструкцію. Така форма досить поширена, оскільки дозволяє значно економити простір усередині будинку. При цьому зберігається зручність при підйомі і спуску, а сходи відмінно виконує свої функції. Але пристрій подібних конструкцій вимагає ретельного розрахунку. Важливо правильно розрахувати поворотні сходи на другий поверх, незалежно від матеріалу, з якого виготовляється. Методів розрахунку існує кілька, нижче будуть наведені способи як правильно визначити оптимальну ширину сходів, висоту і глибину ступенів, а також їх кількість.
Розрахунок сходів з поворотом на 90 або 180 градусів непросте завдання для початківців. Помилки в попередніх кресленнях можуть привести в подальшому до ускладнень при підйомі на верхній поверх. В процесі монтажу можна виправити лише дрібні неточності, тому такий важливий правильний і точний розрахунок.
Різновиди поворотних сходів
Поворотні конструкції економлять простір усередині будинку і дозволяють влаштувати плавний підйом на другий поверх. Сходи можуть мати поворот на 90 градусів або на 180. У першому випадку ми стикаємося з Г-образної конструкцією, в другому - з П-образної. Методики розрахунків першого і другого варіанту однакові і повинні враховувати ергономіку, безпеку.
Повороти сходів виготовляються з застосуванням спеціальних поворотних ступенів, які називаються забіжними. Подібні ступені мають форму трапеції або трикутників.
Для зручності пересування, в місці повороту влаштовують сходовий майданчик. Важливо пам'ятати, що малий кут нахилу сходів вимагає більше витрат на матеріали і монтаж, але робить підйом по сходах зручним і легким. Тому потрібно визначити оптимальний кут нахилу ще на стадії створення проекту і точно розрахувати його для ваших сходів. При розрахунку, також важливо, розрахувати оптимальну кількість поворотних (забежних) сходинок з урахуванням запланованих майданчиків. За загальноприйнятою досвіду краще використовувати три сходинки, якщо сходова ширина в межах 80-ти сантиметрів (± 5 см) і поворот в 90 градусів.

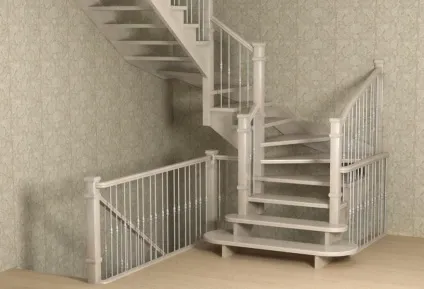

Г-подібна сходів а з трьома забіжними ступенями.
Якщо зробити більшу кількість, сходинки вийдуть вузькими й незручними. А для П-подібної конструкції, що має розворот на 180 градусів, краще побудувати майданчик.
На п-образних сходах замість майданчика може використовуватися 5-7 забежних ступенів.
методи розрахунків
Щоб провести правильні розрахунки майбутньої конструкції і виготовити вірні креслення, слід використовувати графічні методи і спеціальні програми. Можна скористатися одним з найбільш поширених методів:
- пропорційним;
- датським;
- методом розгорток;
- перенесення ліній вгору.
Якщо ви не володієте достатнім досвідом розрахунків і виготовлення креслень, можна використовувати існуючі проектні та розрахункові програми. Інший спосіб - замовити виготовлення проекту фахівцям.
Онлайн сервіс для проектування забежних сходів і інших будівельних розрахунків
Найбільш простий - метод пропорцій. Він ґрунтується на пропорційному розташуванні ступенів в місці повороту, зі збереженням нормативних величин проступей (глибина ступенів). Розрахунки конструкцій з поворотом на 180 виробляються в наступному порядку:
- Попередньо креслимо на папері розташування сходів в горизонтальній проекції.
- Проводимо вісь по центру маршу конструкції.
- Визначаємо кордону прямий сходинки перед поворотом.
- Визначаємо точку опори, на якій будуть кріпитися поворотні (забіжні) ступені і позначаємо її на кресленні.
- Визначаємо оптимальну глибину ступенів.
- З'єднуємо прямою лінією опорну точку з точкою кріплення поворотних ступенів.
В результаті розрахунків розмічаються кордону всіх ступенів.
Товщина забежних проступей повинна бути більше, оскільки вони звужуються до центральної частини.
В ідеалі ваш креслення повинен відображати всі три проекції сходів.
інші методи
Використовувати інші методи можуть фахівці, що володіють навичками проектування і креслення. Конструкції з поворотом на 90 і на 180 градусів датським методом розраховуються в вертикальної і горизонтальної проекціях. Основою є внутрішня тятива (несучий елемент, місце кріплення ступенів), через яку відкладається висота сходинок.
Данські метод розрахунку сходів.
Уважно слід віднестися при проектуванні до висоти до перекриття в місці повороту. Над майданчиком нормативна величина повинна складати два метри. Як правило, на кресленнях перила не вказуються, оскільки конструктивні особливості сходів вельми різноманітні. Важливим є визначення ширини ступенів на кресленнях, вона повинна розраховуватися з урахуванням виступів.
Вихідні дані для розрахунків
Для того щоб правильно розрахувати і побудувати зручну поворотні сходи на 2-й поверх слід враховувати наступну інформацію:
- Розміри розраховуються за формулою, заснованої на довжині кроку людини, яка дорівнює 60-65 см, тобто в середньому - 62,5 см.
- Хорошим співвідношенням глибини і висоти ступенів, зручним для переміщення визнано 29:17 см.
- Зручність пересування на верхній поверх забезпечить наступне співвідношення: 2 висоти сходинок плюс глибина сходинки повинні рівнятися 62 ± 4 см.
Однак існує й альтернативний спосіб розрахувати розміри
- Комфортним кутом нахилу сходів фахівцями визнається ухил в 30-40 градусів.
- Глибина проступей повинна бути не менше ніж 45-й розмір взуття, тобто Проте 27-31 см. Якщо немає можливості влаштувати достатню глибину, можна компенсувати це більш довгим виступом сходинки.
Недостатню глибину проступи частково можна компенсувати, прибравши подступенок.
Якщо в будинку є маленькі діти, огорожі повинні бути не менше 120 см у висоту, а відстань між балясинами краще заповнити суцільними панелями і встановити додатковий поручень.
