Розрахунок забежних ступенів сходів

Для скорочення розміру сходової клітки по її довжині, викликану недоліком місця, проміжну межлестнічний майданчик не роблять, а поміщають замість неї забіжні сходинки, з шириною по траєкторії, яка дорівнює ширині прямих ступенів.

Такі сходинки незручні, особливо при спуску зі сходів, так як ширина їх у міру наближення до центру зменшується і стає недостатньою для установки ноги. У протилежному кінці ступені ширина, навпаки, збільшується і стає ширше середнього кроку людини. У цьому випадку на повороті сходів бажано робити закруглення стін сходової клітки, цим скорочується довжина і ширина ступенів, отже і витрати на пристрій сходів. Вузький кінець проступи забежние сходинки завжди повинен бути не менше 100 мм.

Щоб згладити описані незручності забежних ступенів, необхідно, по-перше, допускати їх пристрій лише за умови горизонтального відстані між паралельними маршами, по крайней мере, в 1/4 їх ширини і, по-друге, вдаватися до розрахунку ширини ступенів по одному з наступних графічних способів, заснованих на пропорційному розширенні решт забежних ступенів за рахунок ширини прямих.

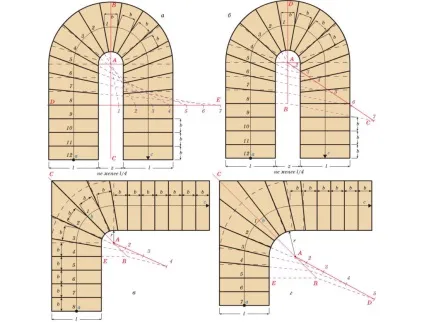

Мал. 9. Два графічних способу розрахунку розмірів забежних ступенів

Припустимо, що ми маємо сходи з двома паралельними маршами і поворотом на забежних щаблях. Потрібно розрахувати ширину забежних сходинок, які вигідно відрізняються міжповерхові майданчик. Проводимо посередині маршу (рис. 9, а) лінію a b c звану середньою лінією руху, на яку наносимо ширини проступей, починаючи від вершини заокруглення, розподіляючи ступені так, щоб вертикальна лінія BC розділяла середню сходинку по її ширині на дві рівні частини.

Таким чином отримаємо ділення 1, 2, 3, 4 і т. Д. Чим більше прямих ступенів увійде в розрахунок, тим зручніше буде сходи і тим непомітніше буде перехід від прямих ступенів до забежних. В даному випадку з прямих ступенів, показаних на рис. 11 пунктирно, ми захоплюємо три - 6, 7 і 8. Провівши горизонтальну лінію DE, огороджувальну пряму сходинку 8, з якої ми починаємо регулювання ширини проступи, з'єднуємо центр А з розподілами 1 і 2 на лінії руху.

Продовжуючи ці лінії до перетину з горизонтальною DE, отримаємо на ній відрізок 1-2, відкладаючи який у напрямку від D до E знаходимо точки 3, 4, 5, 6 і 7. Потім з'єднуємо ці точки прямими лініями з відповідними за номерами точками, наміченими по лінії руху. В результаті графічного розрахунку отримуємо в горизонтальній проекції форму проступей забежних ступенів лівої половини сходів. Так само чинимо для правої половини сходів.

Інший спосіб (рис. 9, б) регулювання забежних ступенів полягає в наступному: починаючи від точки b по траєкторії, відкладають ширину проступів згідно з прийнятою нормі, але так, щоб вертикальна лінія D В розділяла середню сходинку 1 уздовж на дві рівні частини.

Потім, поставивши числом прямих ступенів, що входять в регулювання (в даному випадку три сходинки: 6, 7 і 8) і, отримавши таким чином відрізок АВ від вертикальної лінії D В, проводять до цього відрізка похилу АС довільної довжини під будь-яким гострим кутом, і на ній наносять 7 поділок, відповідно семи регульованим сходах, в будь-якому масштабі, але так щоб розміри цих поділів послідовно збільшувалися на одну частину, причому від точки А перший розподіл має дорівнювати 2, друге - 3, третє - 4 частин і т. д.

За одну частину можна довільно прийняти, наприклад, відрізок в 3, 5 або 10 мм, це залежить від розміру паперу і масштабу малювання сходи. Поєднавши точку С з точкою B і провівши з кожної точки поділу лінії, паралельні ВС, ми отримаємо на вертикалі АВ відповідні відрізки. Залишається тільки з'єднати точки поділу з точками 2, 3, 4 і т. Д. На середньої лінії руху і продовжити їх до стіни, що оточує клітину, щоб отримати розміри і форму проступей забежних ступенів в горизонтальній проекції.

Аналогічно розраховуються і двохмаршові сходи з радіальним поворотом на 90 °. Спочатку викреслюється середня лінія маршу (рис. 9 в, г). Потім, починаючи від центру дуги, в обидві сторони від нього відкладаються відрізки (хорди), які дорівнюють ширині рядовий ступені. Можливі два варіанти розташування забежних ступенів в центрі повороту, коли один щабель ділить лінію АС навпіл або коли два щаблі примикають до цієї лінії з двох сторін.

По розмітці лінії руху (середній лінії) вимальовується план сходи зі сходами. Далі, вибирається ступінь, від якої будуть починатися забіжні щаблі й проводиться лінія ЕВ, вона повинна перетнутися з лінією СА, проведеної через центр заокруглення сходи. У місці перетину поставимо крапку В. З точки А під будь-яким кутом і будь-якої довжини проведемо лінію АD. Розділимо лінію АD на ділянки. Від точки А перший розподіл має дорівнювати 2, друге - 3, третє - 4 частин і т. Д.

За одну частину приймаємо довільний розмір. З'єднаємо кінець останнього ділянки з точкою В. Паралельно отриманої лінії ВD проведемо лінії по кінцях всіх ділянок (точкам 2, 3, 4 і т. Д.) До перетину їх з лінією АВ. Місця перетинів з'єднуємо лініями з відповідними точками 1, 2, 3 і т. Д. На лінії руху і продовжуємо їх до стіни сходової клітки. Обведемо габарити накреслених забежних ступенів і знімемо розміри з поправкою на масштаб.

Сходи з радіальним поворотом маршу складні для виготовлення, для них потрібно виготовляти гнуті косоури, тятиви або робити під щаблі інші опори, що повторюють радіус вигину сходи. Тому, поворотні сходи з забіжними ступенями частіше виготовляють без радіуса вигину, а просто з прямим поворотом на 90 °.

Розрахунок розмірів таких сходів ведеться графічним методом пропорцій. Оскільки сходи з поворотом на 90 ° технологічніші у виготовленні і можуть бути зроблені в домашніх умовах, приведемо цей розрахунок повністю. Вся послідовність відтворення плану сходи зображена на малюнку 10.

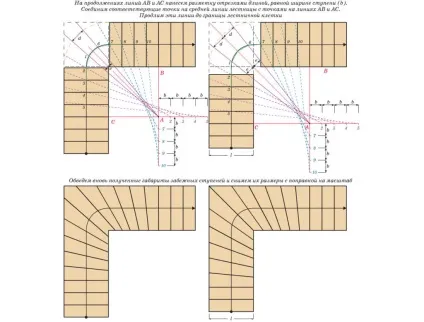

Мал. 10. Розрахунок забежних ступенів двухмаршевой сходи з поворотом на 90 °

Необхідно відзначити, що графічні розрахунки розмірів забежних сходинок - неідеальні і показують не зовсім точний результат. Тому в кінці відтворення сходів допускається злегка змінювати розміри ступенів, але так, щоб ширина щаблі по лінії руху залишалася незайманою.

Тобто у деяких забежних ступенів можна змінити розмір решт ступенів, злегка звужуючи або розширюючи їх, але ширина проступи (ступені) в середині повинна залишитися незмінною. При знятті розмірів з креслення перевіряйте розмірну ланцюжок всіх ступенів шляхом складання, так щоб сума розмірів, знятих з одного боку щаблів не вийшла більше або менше дійсного розміру сходи на цій ділянці.
