Розрахунок самоварної труби і побудова її викрійки - зроби сам (вогник) 1993-03, сторінка 52

0,88 см / град, то отримаємо кут, на який потрібно повернути радіус ОВ, щоб кінець радіуса (точка В) перемістився на відстань, яка дорівнює довжині дуги С. І цей кут дорівнює (63: 0,88) приблизно 71 °. Отже, якщо кут між радіусами, проведеними з центру О, буде дорівнює 71 °, то між цими радіусами і будуть дуги, відповідні верхньої крайки ве- ^ дра С, і кромці кріплення дна З Тепер 2 не забудьте передбачити припуски на sj освіту швів ( вони такі ж, як у ци- ^ ліндріческого відра), і форма готова, в- Викрійку краще виконати спочатку на ^ папері, вирізати, перевірити розміри і а форму деталей, з'єднання деталі по £ швах. Після цього форма переноситься на матеріал (наприклад, жерсть), з якого буде виготовлятися виріб

Отже, ми познакоміл'ісь з розрахунком і побудовою викрійок для циліндричного і конусного відер. Розрахунок інших циліндричних і конусних виробів (гуртки, ковші, тази і ін.) Ведеться за тими ж формулами, а побудова викрійок тими ж способами, які застосовувалися при розрахунках і побудові викрійок відер.

Самоварного ТРУБИ І ПОБУДОВА ЇЇ викрійки

між собою під кутом 90 °, 2-колінна труба - з 3 циліндрів, з яких 2 циліндра з'єднані між собою під кутом 90 °, а третій - висувною, що дозволяє подовжити або вкорочувати самоварну трубу. Залежно від висоти, на якій знаходиться отвір в димоході, довжину труби вибирають такий, щоб самовар не ставити на високу підставку Якщо при цьому довжина самоварної труби вийде більше 1 м, то її краще зробити 2-колінної, тобто з висувним коліном. При експлуатації самовара на вулиці зручніше 1 -Колінний труба.

Коліно самоварної труби являє собою циліндр, тому розрахунок і побудова його викрійки виконуються за тими ж формулами і правилами, з якими ми познайомилися, розглядаючи виготовлення циліндричного відра. Однак необхідно врахувати, що якщо труба складається з двох колін, то діаметр нижнього коліна робиться трохи менше, щоб нижнє коліно досить вільно всувають в існуючий текст. Якщо ж верхнє коліно буде менше по діаметру, то труба буде диміти

Розглянемо розрахунок і побудова ви-

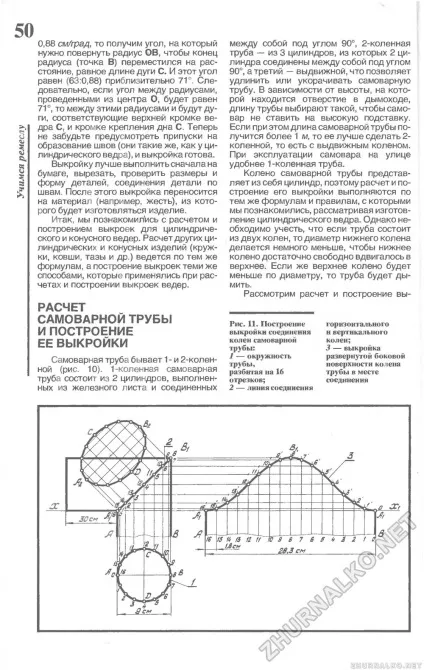

Мал. 11. Побудова викрійки з'єднання колін самоварної труби:

1 - окружність труби,

розбита на 16 відрізків;

2 - лінія з'єднання

горизонтального н вертикального колії;

3 - форма розгорнутої бічній поверхні коліна труби в місці з'єднання

Самоварного труба буває 1 - і 2-колін-ної (рис. 10). 1-колінна самоварного труба складається з 2 циліндрів, виконаних з металевого листа і з'єднаних
