Розрахунок освітлення виробничого приміщення
Питання правильної освітленості робочого місця встає досить гостро для власників багатьох великих підприємств. І це абсолютно виправдано, адже добре освітлюється приміщення сприятиме підвищенню загальної працездатності людини, а також стану його здоров'я.
Якщо ж цього немає, тобто людина працює при тьмяному світлі, то це може істотно знизити загальні робочі показники всього підприємства, адже крім неефективності роботи в таких умовах, є чималий ризик для зорової системи кожного робітника. Таке слабке освітлення веде до швидкої перевтоми, а також до загальної гнітючої обстановці. Зрозуміло, що працювати в таких умовах дуже некомфортно, що веде до зниження темпів виробництва всього підприємства, а це вже пряма втрата прибутку для власника. Тому будь-який мудрий керівник, робить певні кроки щодо забезпечення гарного освітлення для своїх виробничих приміщень.
Визначення нормованого значення освітленості на робочому місці
Основний унормує величиною для всіх робочих місць всередині приміщення, а також зовні, де ведуться певні види робіт, є показник освітленості. Дана величина залежить від багатьох факторів:
- габарити присутніх в приміщенні предметів;
- загальний фон, на якому знаходяться дані об'єкти;
- відмінність між яскравістю цих об'єктів і фону навколо них.
Нормування освітлення на робочому місці змінюється періодично, тому показники, прийняті за радянських часів, будуть вже не актуальними в нинішніх виробничих умовах.
Існує кілька моментів, які враховуються при розрахунках:
- ступінь освітленості приміщення;
- потужність світлового потоку;
- теплота світлового потоку;
- яскравість світіння;
- коефіцієнт поверхневого відображення.
При виборі джерел освітлення на виробничому приміщенні, особливу увагу приділяють кількість люменів, виходячи з технічних характеристик певного виду ламп. Даний показник безпосередньо впливає на яскравість випромінювання і його вплив на зоровий нерв людини.
Ступінь освітленості приміщення вимірюється в люксах і являє собою відношення світлового випромінювання до тієї виробничої площі, на яку воно падає.
З причини того, що різні освітлювальні прилади мають досить нерівномірний світіння, то розрахунок освітлення виробничого приміщення ведеться за показником потужності світлового потоку. Коефіцієнт відображення являє собою показники відбиття світла від різних поверхонь, розташованих на робочому місці.
Велика увага при розрахунках приділяють не тільки технічним показаннями, а й специфіку конкретного робочого місця. Відштовхуються від самого маленького значення кожної конкретної роботи, тобто в разі виконання креслярських робіт - товщину найтоншої лінії на папері або полотні.
приклад розрахунку
При проведенні розрахунку приділяють увагу кількох моментів: параметрам приміщення (довжина, ширина і висота), що відображає коефіцієнт від всіх поверхонь приміщення, тип освітлювальної лампи, її потужність і яскравість.
Розглянемо на конкретному прикладі. Припустимо, маємо виробниче приміщення з наступними параметрами:
Ступінь освітленості становить 450 лк при стандартній напрузі в мережі, рівному 220 В. Візьмемо за факт, що в приміщенні використовуються люмінесцентні лампи загальною яскравістю 1230 Лм (всього 5 штук).
Відбивні коефіцієнти такі:
Коефіцієнт запасу, тобто показники забрудненості скління, становить 1,2. Саме робоче місце розташовується на 0,9 м від поверхні підлоги.
- Обчислюємо площу приміщення: 9 * 6 = 54 м 2.
- Виконуємо розрахунок індексу приміщення за формулою (S / (A1-A2) (B + C) = 54 / (4 - 0,9) (9 + 6) = 2,98
- З огляду на показники індексу приміщення і відображають поверхонь, коефіцієнт використання буде 63.
- Розраховуємо приблизно число освітлювальних приладів: A = (450 * 54 * 100 * 1,2) / (63 * 5 * 1230) = 7,5.
- Округляем число 7,5 до 8 і отримуємо шукану кількість світильників, необхідних для освітлення виробничого приміщення.
Вибір типу джерела світла

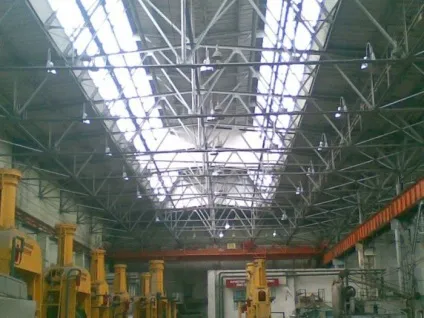

Природне освітлення є більш відповідним і звичним для людського ока, зі зрозумілих причин. Таке світло надходить в приміщення через вікна, а також за допомогою спеціальних аераційних ліхтарів.
Штучне може бути трьох видів:
Освітлення комбінованого типу застосовується при виконанні робіт, що вимагають високої точності. В такому випадку, неприпустимі ніякі відблиски і тіні від предметів, розташованих на робочій поверхні.

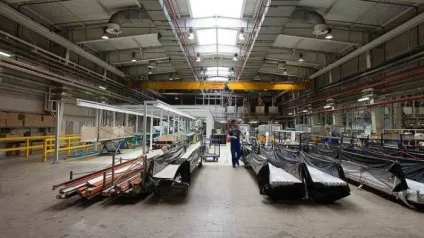

Загальне освітлення організовується на менш складні роботи в плані точності. Таке освітлення використовується на різних заводах, ливарних цехах тощо.
Місцеве освітлення застосовується тільки в комбінації з іншими видами штучного освітлення.
Визначення системи освітлення
Система освітлення виробничого освітлення повинна відповідати тому життєвому циклу, до якого звик людина. Грубо кажучи, вдень повинен превалювати більш холодний колір, який здатний активізувати всі рецептори людини. Таке світло, як правило, випромінюється зверху, маючи близько 500 Лк.
Вечірньої пори яскравість освітлення повинна бути не такою яскравою, приблизно 60-70 Лк, і освітлення повинно випромінюючи з бічних точок, розташованих біля робочого місця.
Вибір типу світильника
При виборі типу світильника беруть до уваги відразу кілька аспектів, що впливають на підсумкове рішення.
Ось основні чинники:
- характер навколишнього середовища у виробничому приміщенні (наявність пожежонебезпечних зон, пилу, високої вологості та ін.);
- конструктивна особливість приміщення (наявність виступів, технологічних мостів, різна перепланування);
- що відображають показники від поверхонь виробничого приміщення
Крім того, виходячи з типу виробничого приміщення і тих робіт, які там проводяться, вибирають потрібні показники яскравості і потужності світлового потоку світильників.

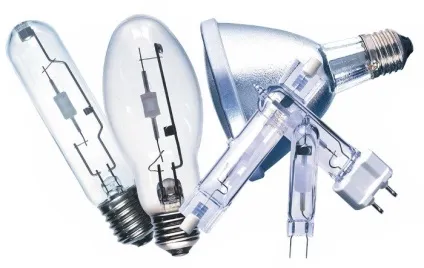

В основному, у виробничих приміщеннях використовують газорозрядні лампи, у яких спостерігається дуже великий термін служби - понад 10000 годин. Недоліком таких ламп може стати періодичне мерехтіння, що може привести до швидкої стомлюваності очі.
Кількість світильників і їх розташування
Розташування світильників відбувається за двома параметрами: з урахуванням знаходження робочих поверхонь, або без цього обліку.

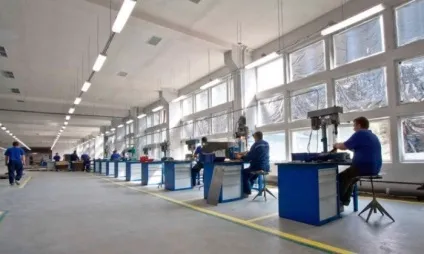

При рівномірному освітленні, світильники розташовуються під самою стелею, в максимальній віддаленості від робочих місць. Світловий потік може падати не тільки вниз, але і в інші сторони.
Якщо використовується комбіноване освітлення, то світильник розташовується на кожній робочій поверхні.
Розрахунок потрібної потужності освітлювальної установки
Іншим методом розрахунку потужності освітлювальної установки є спосіб розрахунку питомої потужності. Даний показник дуже приблизний, але його теж варто враховувати.
Розрахунок здійснюється за формулою:
де U - питома потужність, вимірюється в Вт; Vл - потужність використовуваної лампи, Вт; n - загальна кількість використовуваних ламп; S - загальна площа виробничого приміщення, м 2.
Розрахунок буде таким:
Візьмемо якесь виробниче приміщення, де довжина становитиме 7 м, а ширина - 5 м. Загальна кількість використовуваних ламп - 16, потужністю 24 Вт кожна.
- Обчислюємо площу приміщення: S = 7 * 5 = 35 м 2.
- Виконуємо розрахунок питомої потужності: U = (24 * 16) / 35 = 11 Вт.
Саме цей показник буде тією потужністю, яка потрібна для приміщення. Взагалі, цей показник застосовується при орієнтовному підрахунку всіх витрат, які будуть потрібні при монтажі освітлення в приміщенні.
