Розрахунок імпульсного трансформатора двотактного перетворювача
У правильно сконструйованому двотактному перетворювачі постійний струм через обмотку і підмагнічування осердя отсутствуют. Це дозволяє використовувати повний цикл перемагнічування і отримати максимальну потужність.

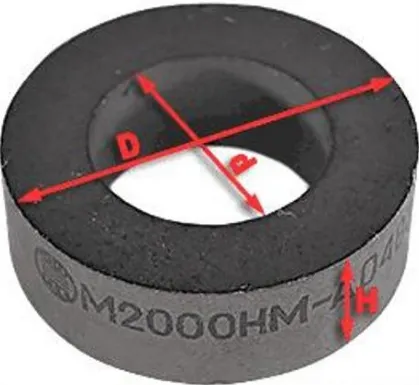

Наступна спрощена методика дозволяє розрахувати основні параметри імпульсного трансформатора виконаного на кільцевому магнітопроводі.
- Розрахунок габаритної потужності трансформатора
де Sc - площа поперечного перерізу магнітопроводу, см2; Sw - площа вікна сердечника, см2; f - f - частота коливань, Гц; Bмах - припустиме значення індукції для вітчизняних нікель-марганцевих і нікель-цинкових феритів на частотах до 100 кГц.
Граничні частоти і величини індукції широко поширених феритів
Марганець-цинкові ферити.
6. Ефективне значення струму вторинної обмотки (I2), к-ть витків у вторинній обмотці (W2) і діаметр проводу у вторинній обмотці (d2) розраховується за такими формулами:
I2 = Pмах / U2ефф
де U вих - вихідна напруга вторинної обмотки, Рмах - максимальна вихідна потужність трансформатора, так само слід враховувати, що значення Pмах можна замінити на потужність навантаження за умови, що потужність навантаження буде менше максимальної вихідний потужності трансформатора.
W2 = (U2ефф * W1) / Uефф
Виходячи з усіх вище перерахованих формул (з урахуванням щільності струму залежать від потужності трансформатора) можна приблизно розрахувати основні параметри імпульсного трансформатора, для зручності розрахунків можна скористатися онлайн калькулятором.
Після визначення діаметра дроту, слід враховувати, що діаметр проводу розраховується без ізоляції, скористайтеся таблицею даних обмотувальних проводів для визначення діаметра дроту з ізоляцією.
Таблиця цих обмотувальних проводів.
