Розрахунок і складання МЕТАБОКС

М-б - Боковина МЕТАБОКС,
М-н - Напрямна МЕТАБОКС,
6 - Деталь дна МЕТАБОКС (ДСП 16 мм.),
7 - Деталь стінки МЕТАБОКС (ДСП 16 мм.)

Розрахунок деталей МЕТАБОКС.

Розрахунок деталей під метабокс відбувається наступним чином:

Ширина дна = ширина стінки, розраховується - внутрішній розмір тумби мінус 32 мм.
Довжина дна = довжина направляючої мінус 2 мм.
Висота стінки = висота боковини МЕТАБОКС мінус товщина дна (16 мм.).

Порядок складання МЕТАБОКС.

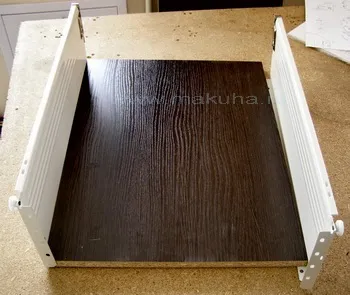

1. Прикручуємо боковини МЕТАБОКС до деталей дна.

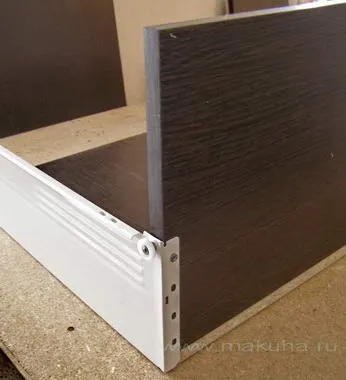

2. Кріпимо задню стінку.

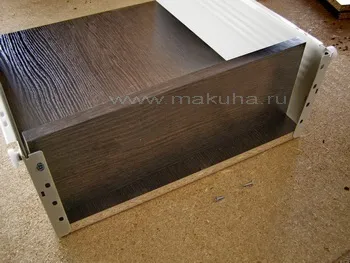

3. Метабокс в зборі.

4. Регулювання фасадів на МЕТАБОКС.

Пристрій кріплення фасадів на МЕТАБОКС, дозволяють проводити регулювання в обох площинах, по вертикалі і по горизонталі.

На фасадних кріпленнях деяких МЕТАБОКС, може знаходиться другий гвинт (як на першій половині малюнка), це затискної гвинт регулювального ексцентрика. Тобто послабили затиск - підрегулювати ексцентрик - затягнули затиск - поставили пластикову заглушку.

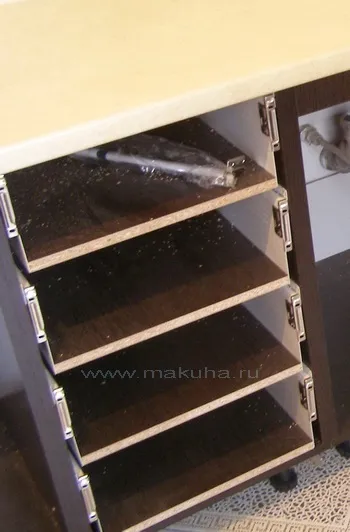

Додатково. про кухонні тумби під метабокси.

Метабокс з релингами.

Призначення релінгу в МЕТАБОКС.

Релінг необхідно встановлювати в МЕТАБОКС фасадна частина яких по висоті перевищує в 2 і більше разів висоту боковин МЕТАБОКС. Встановлений релинг забезпечує, необхідне в таких випадках, додаткове кріплення фасаду і його щільне, без перекосів прилягання до корпусу тумби в закритому положенні. Крім усього іншого, релінги надають МЕТАБОКС стійкість, а також виконують роль своєрідних бортиків. Релинги мають регулювання, обертаючи гвинт фасадного шарніра можна добитися ідеального прилягання фасаду.

Довжина релінгу береться за довжиною направляючої МЕТАБОКС.

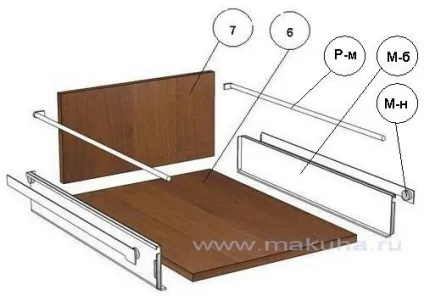

Схема МЕТАБОКС з релингами.

де,
М-б - Боковина МЕТАБОКС,
М-н - Напрямна МЕТАБОКС,
Р-м - Релінг МЕТАБОКС,
6 - Деталь дна МЕТАБОКС (ДСП 16 мм.),
7 - Деталь стінки МЕТАБОКС (ДСП 16 мм.)

Порядок складання МЕТАБОКС з релінгом.

1. Збірка МЕТАБОКС (див. Пост вище).

2. Розмітка під фасадний шарнір.

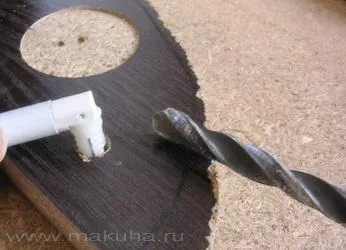

3. Проба запрессовки фасадного шарніра на чорновому шматку ДСП.

4. Встановлення з боку фасаду.

5. Установка торцевого кріплення.
