Розрахунок характеристик трифазного асинхронного двигуна

• Визначимо номінальний струм двигуна:

По знайденому значенню струму з табл. Додатки 2 вибираємо перетин живильного проводу для двигуна. При номінальному струмі 3,35 А підійдуть дроти перетином 2,5 кв. мм трижильні мідні з гумовою або поліхлорвінілової ізоляцією або трижильні алюмінієві дроти з гумовою або поліхлорвінілової ізоляцією.

• Визначимо величину пускового струму з відомого за умовою задачі співвідношення Iпуск / Iном = 6,5:

• Визначимо номінальний струм плавкої вставки:

Якщо прийняти, що двигун працює з важкими умовами пуску (велика тривалість розгону, часті пуски):

З ряду стандартних плавких вставок на номінальні струми 6, 10, 15, 20, 25, 30, 50, 60, 80, 100, 120, 150 А вибираємо вставку на номінальний струм 15 А.

В позначенні двигуна (4А80А2У3) після букви "А" зазначено кількість полюсів, кількість пар полюсів вдвічі менше, тобто в даному випадку Р = 1.

• Визначимо частоту обертання ротора двигуна:

• Визначимо крутний момент при номінальному режимі роботи:

• З заданої за умовою завдання перевантажувальної здатності двигуна (Ммакс / Мно = 2,0) визначимо максимальний крутний момент:

• Визначимо величину ковзання, при якій момент найбільший:

З двох отриманих значень за умовою стійкої роботи двигуна вибираємо.

• Визначимо пусковий момент двигуна (при S = ​​1):

• Визначимо момент при S = ​​0,2:

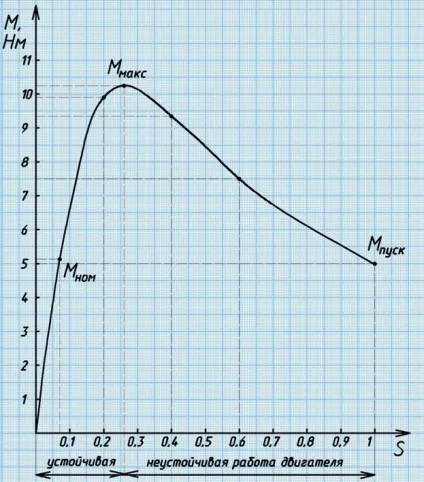

• Побудуємо графік залежності крутного моменту від ковзання:
