Розрахунок довжини загальної нормалі зубчастого колеса

типові розрахунки по ЕСКД

Для перевірки якості виготовлення поверхонь зубів евольвентних циліндричних коліс на практиці дуже широко застосовуються два види контролю: вимір розміру по роликах (кулькам) і вимірювання довжини загальної нормалі.

Так як для виконання вимірювання довжини загальної нормалі часто досить мати лише штангенциркуль, то даний метод контролю товщини зубів є практично більш доступним і широко застосовується особливо при одиничному (ремонтному) виробництві циліндричних зубчастих коліс невисокий ступінь точності. При цьому слід зазначити досить високу точність даного методу контролю через прямого способу вимірювання деталі на відміну від вимірювання розміру по роликах, які своїми допусками вносять додаткову похибка. Довжина загальної нормалі відноситься до параметрами, які характеризують норму бічного зазору в зубчастій передачі.

Розглянемо зовнішнє зачеплення. Розрахунок регламентується ГОСТ 16532-70. Вимірювання виконуються в площині нормальної (перпендикулярній) поверхні зубів. Для косозубих коліс (особливо при великих кутах нахилу) необхідно після розрахунків переконатися, що ширини вінця колеса «вистачає» для виконання вимірювання.

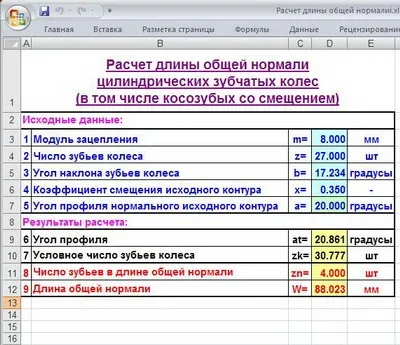

Для спрощення розрахунку в інтернеті, на сайті www.al-vo.ru, була знайдена програма, оформлена у вигляді таблиці MS Excel. яка дозволяє швидко знайти довжину загальної нормалі циліндричних зубчастих коліс, в тому числі косозубих зі зміщенням.

Якщо ви працюєте з КОМПАС-3D. то при розрахунку в бібліотеці "Вали і механічні передачі 2D" ви автоматично отримаєте за результатами розрахунку і довжину загальної нормалі.

Виконавши розрахунок, ви повинні, взявши штангенциркуль, виконати виміри довжини загальної нормалі отриманого числа зубів (кілька разів і різних груп) і отримати у якісно нарізаного колеса значення рівні розрахунковому.

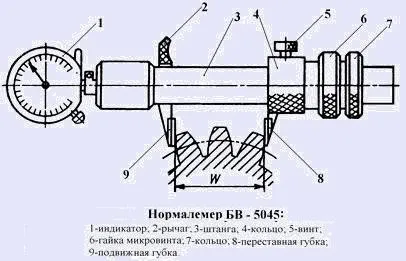

Справедливості заради слід згадати, що для вимірювання довжини загальної нормалі існує спеціальний інструмент - нормалемером. Нормалемером виготовляють на основі штангенциркуля або мікрометра, забезпечуючи останніх спеціальними зручними для виконання вимірювань губками і стрілочним індикатором.

Допуски циліндричних зубчастих передач регламентовані ГОСТ 1643-81. У тому числі на довжину загальної нормалі призначаються допуски в залежності від виду сполучення і норми бічного зазору.
