Розрахунок дерев'яних сходів з поворотом на 90 через забіжні щаблі на другий поверх своїми руками

Сходи з поворотом на 90 градусів називають Г-образної. Такі сходи розташовують впритул до суміжних стін. Майданчик може розділяти неоднакові по довжині сходові марші. Поворот на 90 градусів найбільш поширений при виготовленні сходів, які стають однаково добре для розміщення на дачі або в двоповерховій квартирі.

Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

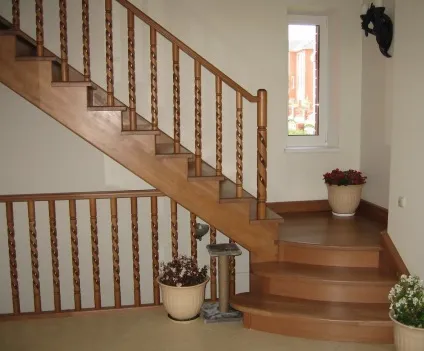

Сходи з поворотом на 90 градусів

Як між собою розділяються Г-подібні сходи?

Сходи розрізняються за матеріалом, вектору повороту, зовнішнім виглядом. Другий пункт розшифровується просто: або сходи повертається направо, або наліво.

Сходи можуть виготовляти з дерева, металу і бетону. Зустрічаються комбіновані варіанти дерева з металом.

Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

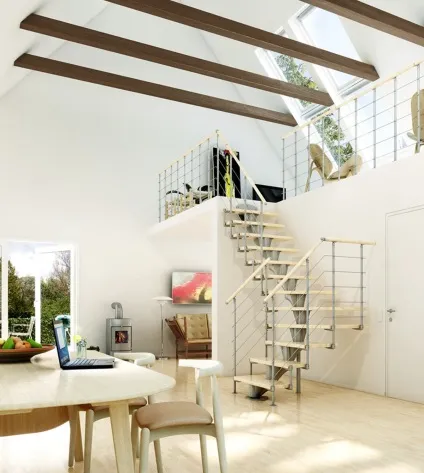

Комбінована Г-подібні сходи

Особливості сходів з поворотом на 90 градусів:

Такі моделі не відрізняються від одномаршових за наявністю косоура або тятиви, щаблів і огорож, в вигляді балясин, перил, поручнів.

Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

Креслення поворотних сходів з забіжними ступенями

Креслення поворотних сходів з майданчиком

Однак, у одномаршових сходів відсутні майданчик і забіжні щаблі.

Креслення одномаршових сходи

При створенні креслення поворотної конструкції перевагу віддають або майданчику, або забіжними ступенями. Вибір залежить від кількості наявної площі в кімнаті.

Другий варіант вибирається при дефіциті місця, причому зазвичай такі ступені робляться без проступей, що додає сходам легкість.

Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

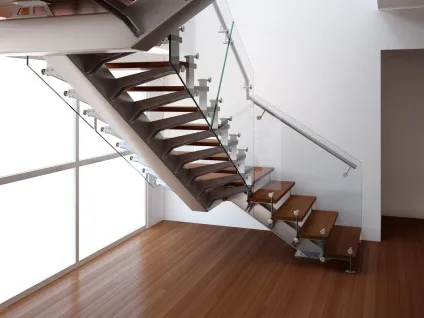

Сходи без проступей

  1. Вибір матеріалу.
  2. Вибір місця монтажу. Воно повинно бути рівним і міцним, стать не має хитатися і скрипіти.
  3. Виконання вимірювань і обчислень довжини, ширини, кількості ступенів, їх товщини і товщини перекриття, площі, яку займають сходи.
  4. Розрахунки найпростіше провести через онлайн калькулятор.
  5. Створення проекту сходів.

Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

Проект поворотних сходів

  • Купівля матеріалів та інструментів.
  • Втілення проекту.

    • Як розрахувати висоту і ширину забежних ступенів

    При своїх розрахунках краще всього спиратися на достовірні дані оптимальних значень. Ширина маршу - 90 см, ширина середньої частини забежние ступені - від 20 см, висота ступенів - від 10 см, кут нахилу сходів - не більше 45 градусів, ширина вузького місця забежние ступені - від 10 см.

    Розрахунок забежних ступенів

    Замість сходи встановлюють пандус, коли кут нахилу більше 23 градусів неможливий. При куті нахилу більше 45 градусів альтернативою сходах стане розкладна конструкція, так як за такою крутими сходами доведеться спускатися спиною вперед.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

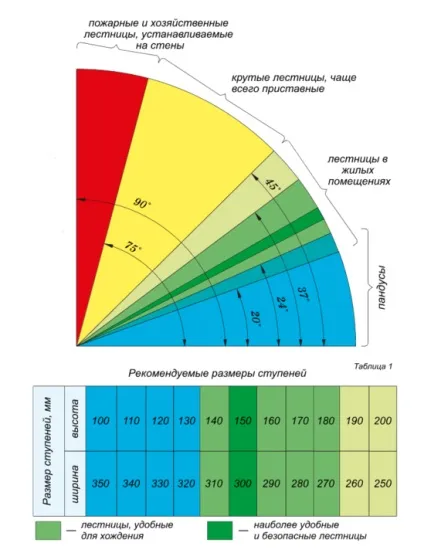

    Кути нахилу сходів

    виготовлення деталей

    • З деревини вирізують подступенки і ступені. На забежних щаблях у вузькій частині вирізається куточок.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

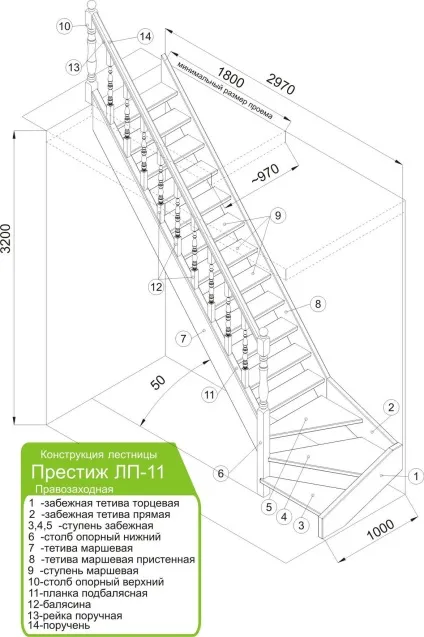

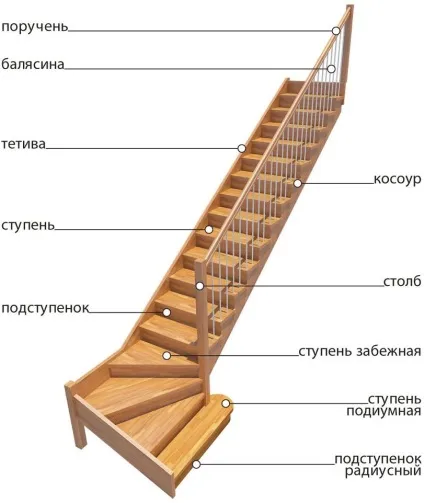

    Конструкція сходів з забіжними ступенями

  • До кожної і ступенів роблять дві підпірки з бруса і по чотири кріпильних куточка.
  • За допомогою лекала на косоур наносяться позначки.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

    Нанесення позначок на косоур

  • Виготовленням опорних стовпів завершується створення всіх деталей.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

    Кріплення опорного стовпа

    Зазвичай монтаж починають з самого верхнього маршу.

    • Спочатку на стіні закріплюють косоур.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

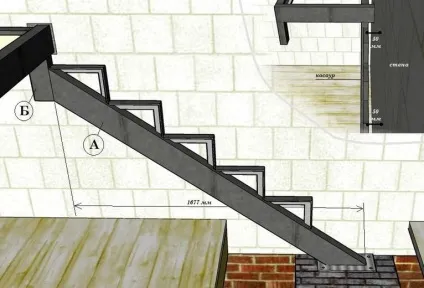

    Кріплення косоура до стіни

  • Після бетонують опорні стовпи.
  • Зовнішній косоур скріплюється з опорним стовпом.

    Кріплення косоура до опорного стовпа

  • Сходинки з'єднуються з косоурами за допомогою підпірок і кріпильних куточків.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

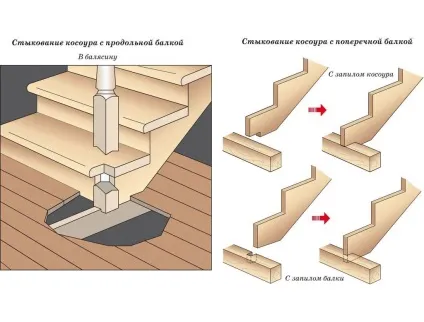

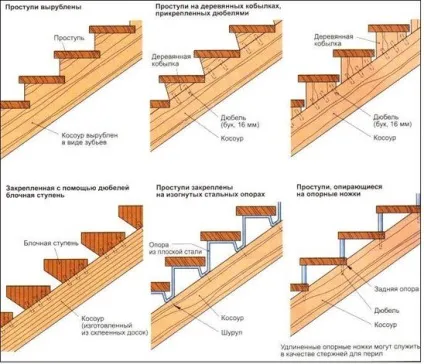

    Варіанти кріплення ступенів до косоурам

  • Після монтуються забіжні щаблі, які повинні міцно «сісти» на місце.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

    Монтаж забежних ступенів

  • Після встановлюються подступенки.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

  • Після монтуються балясини з перилами.

    Розрахунок дерев'яних сходів з поворотом на 180 через забіжні щаблі на другий поверх своїми руками

    Сходи з поворотом на 180 градусів називають П-образними. В її основі лежить прямокутний майданчик, що розділяє сходи на два марші. Конструкція займає більше місця, ніж поворотна сходи на 90 градусів.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

    Головне, що враховується при проектування сходів з поворотом на 180 градусів - це те, що висота сходинок не повинна бути більше їх ширини. Висота від сходів до стелі повинна бути як мінімум 1,9 м.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

    Висота сходового отвору

    Сходи з поворотом на 180 можна розрахувати з включенням в конструкцію забежних ступенів:

    • Спочатку потрібно накреслити коло, радіус якої дорівнює сумі ширини сходів і 0,5 від відстані між маршами.
    • З двох сторін від окружності чертятся марші із заданою шириною і довжиною. Через них проводиться лінія, по якій людина буде йти, а також відзначаються прямі ступені.
    • Далі потрібно провести відрізок ВС, який починається від вищої точки окружності, закінчуючись нижчої. Його розмітка повинна проходити через середину головною забежние ступені. Саме від неї будуть зглянутися інші ступені.
    • Кінцева пряма щабель позначається як відрізок DE.

    Розрахунок дерев'яних сходів з поворотом на 90, 180 через забіжні щаблі на другий поверх своїми

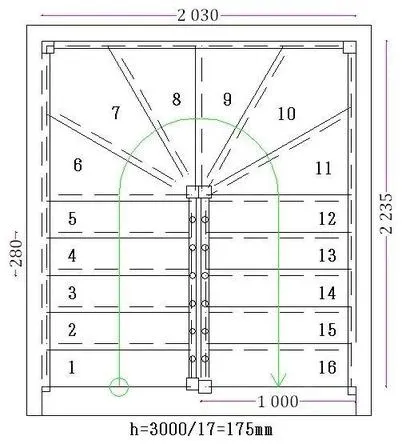

    Розрахунок П-образної сходи

    Програма 3d розрахунку, онлайн конструктор

    Існує близько десятка програм, здатних за наявними даними здійснити розрахунки майбутніх сходів. Деякі з них проектують 3D-моделі, створюють повноцінну графічну картинку і загальний сходовий інтер'єр. Такі програми здорово полегшують життя, дозволяючи побачити майбутній результат найбільш реалістичним.

    StairCon також є програмою з платної ліцензії, набула широкого поширення при створенні проектів сходів. Серед її можливостей дизайн 3D, підрахунок кількості і кінцевої вартості матеріалів, створення відомості за матеріалами.

    Існують два безкоштовних онлайн сервісу, призначених для розрахунку і проектування сходів.

    «Драбинка - online проектування сходів» дозволяє створити проект за чотири кроки. Потрібно вказати бажану форму, розміри сходів і на виході отримати готовий проект. Крім того, є функція вибору компанії, яка може втілити ескіз сходів в реальність.

    «Розрахунок сходів WeBsr» сервіс дозволяє обчислити оптимальний нахил, розмір отвору в перекритті, величину проступи і подступенка, а також вибрати вид сходів і вид отвору.
