Для того, щоб встановити димар правильно, необхідно провести ряд проектних робіт, які включають в себе як розрахунок димової труби, так і вибір матеріалу для її виготовлення. І якщо для робіт промислових масштабів найкраще буде залучити професіоналів, то в приватному будівництві ви можете обмежитися своїми силами. Нижче ми розглянемо, як здійснювати розрахунок димової труби.

• види димоходів
• Як розраховується димова труба
  • Як розрахувати висоту
  • Як розраховується перетин димаря
• висновок

види димоходів

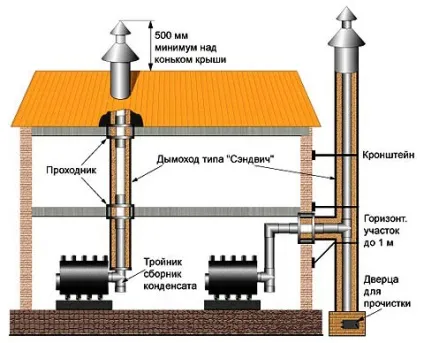

Особливості пристрою сучасного димоходу

Призначенням димоходу є відведення продуктів горіння і диму від печі або будь-якого іншого опалювального пристрою за межі приміщення. Тяга в будь-якому побутовому димоході утворюється природним чином і не передбачає застосування будь-яких додаткових пристроїв.

Сучасні димарі можуть бути виготовлені:

• Із цегли. Оскільки така конструкція має значну вагу, то для неї необхідно спорудити міцний фундамент.

Порада! Фахівці радять додавати вапно до складу розчину, застосовуваного для цегляної кладки, що дозволить уникнути утворення конденсату, згубно впливає на стінки будівлі.

Димова труба, викладена з цегли

• З сендвіч-труб, які виготовляються з двох шарів металу з утеплювачем, прокладених між них. Як матеріал для виготовлення таких труб найчастіше застосовується нержавіюча сталь. Утеплювачем ж в більшості випадків виступає базальт.
• З полімерних матеріалів. Такі труби не слід піддавати дії надмірно високих температур, тому використовувати такі димоходи можна для газових колонок та котелень невеликого розміру. При цьому, полімерні труби дуже міцні, прості в установці і відрізняються невисокою ціною.
• З кераміки. Таким трубах властива висока міцність, але і коштують вони чимало. Тому найчастіше їх використовують для облаштування димарів промислового типу. Зважаючи на своє значної ваги, такі конструкції, як і цегляні, вимагають закладки фундаменту.

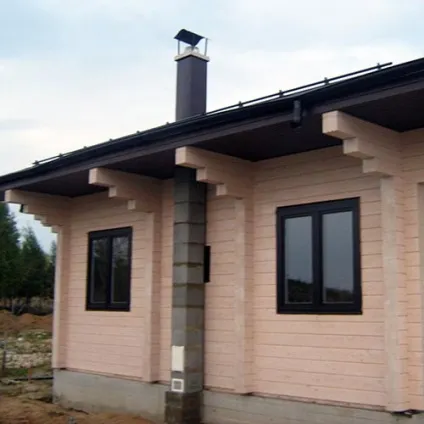

Зовнішня керамічна димохідна труба блочного типу

Важливо! У деяких ситуаціях можливі комбінації матеріалів, призначених для виготовлення димоходів. Наприклад, полімерний або металевий димохід може бути обкладений цеглою.

Як розраховується димова труба

Для того, щоб зробити обчислення розмірів димових труб, необхідно орієнтуватися в параметрах опалювального приладу. Основними розмірами димоходів є діаметр поперечного перерізу і висота. Ці дані знаходяться в супровідній документації устаткування.

Як розрахувати висоту

Від даного параметра безпосередньо залежить працездатність опалювальних приладів, тому виконання розрахунків висоти димової труби є дуже важливим. За документації СНиП мінімальною висотою димоходу є 5 метрів. Якщо труба буде менше цієї величини, то в ній не буде виникати необхідної природної тяги. Однак і надто високий димар - це теж погано, оскільки в цьому випадку до зниження тяги буде проводити повільне проходження диму по системі і його охолодження.

Розрахунок висоти димохідної труби

Серйозний розрахунок димових труб використовується в промисловому будівництві. Тут застосовується дуже складна система обчислень. При приватному ж будівництві вимог зазвичай набагато менше, і розрахунок висоти димоходу передбачає дотримання таких правил:

• Від заснування до найвищої точки довжина повинна перевищувати 5 метрів.
• При виході на плоский дах, димар повинен підноситися над нею мінімум на 50 см.
• Якщо димова труба зводиться на похилому даху з відстанню більше трьох метрів до дахового коника, то розрахунок її висоти здійснюється таким чином: лінія, що з'єднує коник даху з димоходом, і горизонтальна лінія коника даху повинні бути розташовані один до одного під кутом 10 градусів.

↓ Обов'язково вивчіть рекомендований матеріал по темі ↓

Аеродинамічний розрахунок димової труби котелень установок при природній тязі

Порада! Настійно не рекомендується розташовувати димохід біля мансардних вікон і дверей, оскільки в разі сильного вітру це може призвести до потрапляння іскор у будівлю.

Як розраховується перетин димаря

Основні види перетинів димових труб

Для того, щоб здійснити розрахунок тяги димаря, необхідно попередньо визначити її діаметр. Для того, щоб не здійснювати складних розрахунків, ви можете скористатися наступними рекомендаціями фахівців:

• Якщо потужність обігрівального обладнання не перевищує 3,5 кВт, то вам буде цілком достатньо димоходу, розмірами 0,14 на 0,14 метра.
• Якщо опалювальний котел має потужність в межах 4-5 кВт, то в такому випадку оптимальні розміри димової труби становитимуть 0,14 на 0,2 метра.
• При використанні потужного устаткування з показниками в межах 5-7 кВт, перетин димохідної труби повинна становити мінімум 0,14 на 0,27 метра.

Порада! Якщо вам відома потужність використовуваного опалювального приладу, то ви можете сміливо користуватися рекомендаціями фахівців, наведеними вище. Якщо ж потужність невідома, то для визначення оптимального перетину доведеться проводити відповідні розрахунки.

Для того, щоб правильно розрахувати перетин димаря, вам необхідні такі дані:

• Кількість палива, що спалюється в приладі протягом години. Найчастіше даний параметр можна прочитати в характеристиках обладнання.
• Показники температури газу на вході в димохідну трубу. Даний параметр також можна знайти в характеристиках обладнання. Найчастіше він коливається в межах 150-200 градусів за Цельсієм.

Розрахунок перетину труб для камінів в залежності від їх висоти

• Висота димоходу.
• Швидкість проходження газу по трубі.

Примітка: За замовчуванням цей показник становить 2 м / с.

• Показники природної тяги. Зазвичай цей параметр приймається як 4 Па на кожен метр довжини димоходу.

Основним параметром в розрахунку перетину труби є кількість палива, що спалюється. Здійснюючи розрахунок діаметра димоходу, слід користуватися наступною формулою: F = (π * d²) / 4. Таким чином, щоб дізнатися діаметр, виводимо на підставі цієї формули нову: d² = 4 * F / π. Використовуючи її, ви вже зможете визначити перетин труби, необхідне для вашого опалювального обладнання.

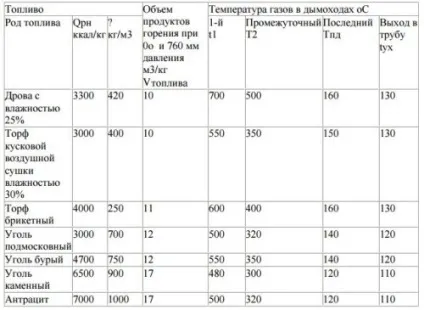

Основні показники горіння палива в залежності від його виду

висновок

Для того, щоб забезпечити правильну роботу опалювальної системи, необхідно зробити грамотний розрахунок параметрів димової труби. Тільки в цьому випадку буде створюватися ефективна природна тяга. І якщо в промисловому середовищі зазвичай проводяться складні розрахунки, то визначити параметри побутового димоходу самостійно зможе кожен домашній майстер.
