розпаювання кабелю

Правильна комутація - одна з найважливіших складових якісного звуку і світла. Звичайно, зручно завжди мати під рукою готові заводські кабелі, проте часом доводиться розбиратися (а комусь і згадувати), як розпаяні і з'єднані всілякі кабелі, перехідники і роз'єми. Наші таблиці допоможуть в цьому.

Для розрахунку опору провідника ви можете скористатися калькулятором розрахунку опору провідника.

Таблиця №1- правильна розпаювання сигнальних аудіо кабелів.

Позначення проводів для розпаювання. RED - «гарячий» контакт балансного підключення (зазвичай це провід червоного кольору), BLACK - «холодний» контакт (як правило, це обплетення кабелю).

Примітка до таблиці №1. Увага: варіант розпаювання XLR №1, вказаний в таблиці, може стати в нагоді для того, щоб «розв'язати» землю між приладами в разі виникнення або щоб уникнути «земляних петель». Цей варіант розпаювання не є універсальним, мікрофонні кабелі паяти їм не рекомендується, оскільки при виникненні необхідності подати фантомне живлення на конденсаторний мікрофон це з'єднання не працює. Ну і до того ж при підключенні мікрофона розпаяним за цією схемою кабелем виникає великий рівень паразитних наведень, оскільки корпус мікрофона при цьому не заземлений. При розпаювання мікрофонних і кабелів для активних акустичних систем, «земля» (тобто «холодний» -BLACK) контакт повинен бути припаяний до обох роз'ємів XLR №1 на кінцях кабелю. Відповідно, потрібно контролювати, як розпаяні кабелі, якщо кілька таких шнурів з'єднують в один. Спроба такого подовження може виявитися невдалою, якщо в ланцюг потрапить кабель, розпаяний за схемою №1 - сигнал по «холодного» контакту просто не дійде від одного кінця кабелю до іншого.

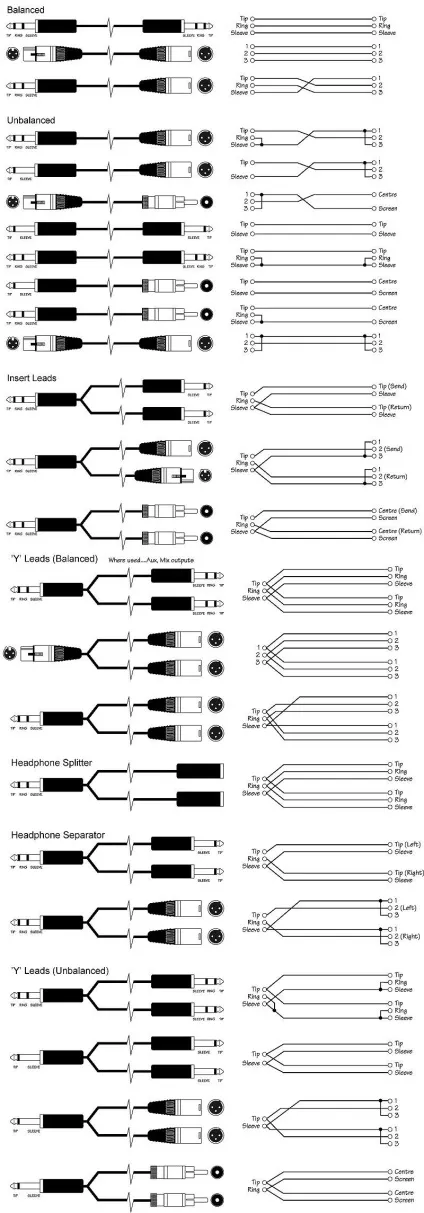

Таблиця №2- правильна розпаювання сигнальних кабелів.

Таблиця №2- правильна розпаювання сигнальних кабелів. допоможе в правильній розпаювання мікрофонних і аудіо кабелів, які використовуються в більшості комплектів звукового обладнання. Можливо, комусь такий варіант розпаювання здасться більш зручним.

Позначення проводів для розпаювання: RED - «гарячий» контакт балансного підключення (зазвичай це провід червоного кольору), BLACK - «холодний» контакт (як правило, це обплетення кабелю).

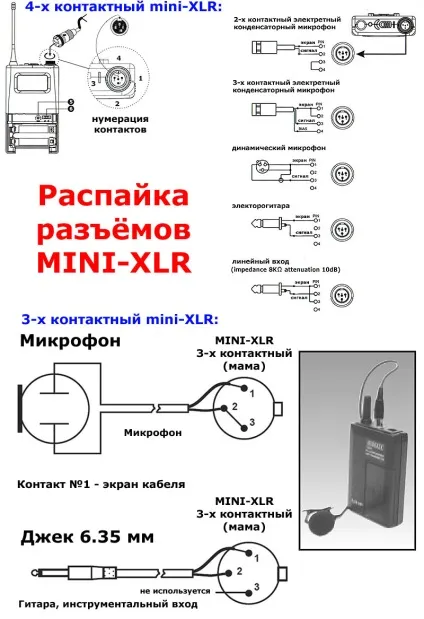

Таблиця №3 - правильна розпаювання 3-х і 4-х контактного Mini-XLR.

Ця схема може стати в нагоді для правильної розпаювання мікрофонних (гарнітури і «петлички») і інструментальних радіосистем. Використовується в петличні мікрофонах, таких як Shure WL183, WL184, WL185, однак у різних виробників може відрізнятися.

Приклад розпаювання mini-XLR - "петлички" Shure WL183, WL184, WL185:

Примітка до таблиці №3. Увага: Розпайка кабелю у різних виробників може бути різною!

Як правило, провідні та вокалісти використовують ручні радіомікрофони. Однак зараз широкого поширення набули системи з гарнітурами і «петличками», а також інструментальні (гітарні) радіосистеми, які забезпечують виконавцям велику ступінь свободи. У таких системах кабель від мікрофона до так званого "бодіпака" (кишеньковий, поясний передавач) має, як правило, роз'єм Mini-XLR. У випадку з гітарної (інструментальної) радіосистемою кабель має два різних роз'єму. У «бодіпак» вставляється роз'єм Mini-XLR, а в гітару - роз'єм «джек» plug TS. Зрозуміло, не всі радіосистеми комплектуються саме Mini-XLR, але це, як правило, стандарт.

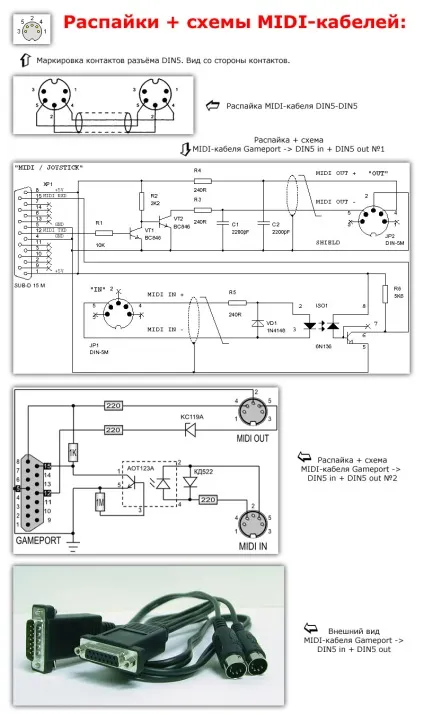

Розпаювання і схеми MIDI-кабелів.

Схеми розпаювання MIDI-кабелів. Музикантами дуже часто застосовуються MIDI-з'єднання обладнання. Абревіатура "MIDI" розшифровується і перекладається як MusicalInstrumentDigitalInterface - цифровий інтерфейс музичних інструментів. Як правило, MIDI-кабелі немає необхідності паяти, оскільки в більшості своїй виконавці використовують готові шнури. Однак знання, як розпаяні роз'єми на даних типах кабелів, може стати в нагоді. Стандартні роз'єми для них робляться за допомогою роз'ємів DIN-5M (5-контактний, male, або "тато", російська назва - СШ-5). Бувають ще 3-контактні роз'єми СШ-3 або DIN-3, але в MIDI-кабелях вони не застосовуються. MIDI-кабелі найчастіше підключаються до клавішних інструментів і іншому цифровому обладнанню.

На зображенні вище показано:

• Маркування контактів роз'ємів DIN-5.
• Розпаювання стандартного MIDI-кабелю DIN-5M in + DIN-5M out.
• Дві схеми MIDI-кабелю Gameport (цей кабель служить для підключення MIDI до персонального комп'ютера за допомогою Gameport .->) DIN-5 in + DIN-5 out (можуть бути і роз'єми female-мама, якщо використовується зі стандартним MIDI-кабелем) -
• Зовнішній вигляд кабелю Gameport -> DIN-5M in + DIN-5M out.

Останнім часом дуже великого поширення набули MIDI-кабелі, засновані на підключенні за допомогою інтерфейсу USB. Їх можна застосувати, наприклад, для підключення синтезатора або MIDI-клавіатури до ноутбука з банком звуків.

Примітки. Зауваження щодо всіх XLR-XLR кабелів: їх бажано розділяти на мікрофонні і сигнальні. Відмінність полягає в тому, що у мікрофонних з боку комутації мікрофона ( «мама» на кабелі), корпус роз'єму XLR потрібно замкнути з екраном, як зазначено в таблиці №1 - контакт "C" з контактом №1. Цей спосіб розпаювання заземляє корпус мікрофона, знімає наведення і сторонні шерехи в разі, якщо раптом "розбовтається" така ж внутрішня перемичка в самому мікрофоні і загубиться контакт. Але в цьому випадку підключатися таким кабелем до незнайомого апарату, особливо стаціонарного, бажано через Di-BOX, так як часто при з'єднанні «безпосередньо» у шнурових мікрофонів «пробиває землю» і є ймовірність ураження електричним струмом. Тому мікрофонні кабелі з перемичкою краще тримати окремо від сигнальних (без перемички), а краще їх промаркувати.

Розпаювання роз'ємів Speakon - немає в таблицях. Правильніше сказати "терморегулятори", так як самі кабельні роз'єми Speakon не робляться під пайку кабелю, контакти тільки на закрутки. Блокові Speakon-роз'єми можна паяти. Як правило, використовуються 2-х і 4-х -піновие роз'єми, хоча зустрічаються і 8-й контактні роз'єми Speakon. Контакти в «спікон» маркуються групами. Група №1 - "1+" і "1", група №2 - "2 +" і "2" і т. Д. Як правило, "за замовчуванням", використовуються контакти +1 і -1 роз'єму Speakon для комутації акустичних систем між собою і їх підключення до підсилювачів.

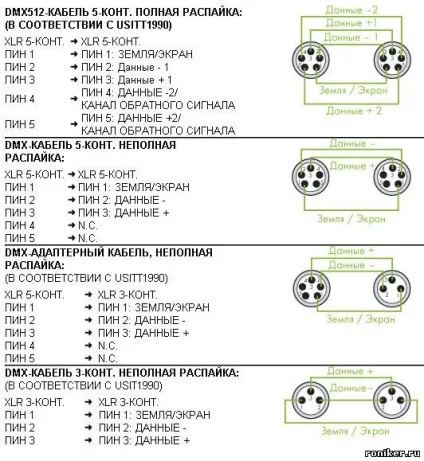

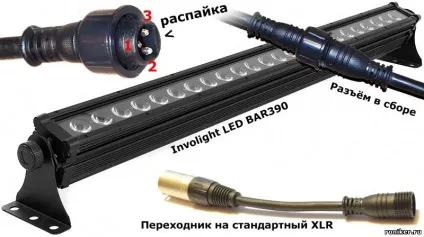

Розпаювання кабелю DMX-512. Використовується для комутації світлового обладнання.

Кабелі (роз'єми) для передачі сигналу по протоколу DMX-512 бувають 3х і 5-піновий. Розпаювання абсолютно ідентична розпаювання мікрофонного кабелю, тобто 1 -> 1, 2 -> 2, 3 -> 3 (4 -> 4, 5 -> 5). Головна відмінність тільки в тому, що "гарячий" або головний контакт в DMX-512 - №3, а не №2, як в аудіо комутації. Тому бажано паяти до контакту №3 провід з червоною ізоляцією, а не з білою, щоб уникнути плутанини. Якщо в розпаювання для DMX-512 поміняти місцями контакти №2 і №3, прилади будуть в кращому випадку "зеркаліть", а в гіршому не працює взагалі. У разі обриву відразу 2-х сигнальних контактів або всіх трьох, дивимося розпаювання на іншому кінці кабелю і робимо так само на неробочому. Також рекомендується встановлювати на кінці ланцюжка DMX-512 так званий термінатор, особливо якщо приладів багато і лінія довга. Термінатором називають 3-х або 5-піновий роз'єм XLR з припаяним між його контактами №2 і №3 резистором 90-120 Ом. На відміну від мікрофонних і аудіо з'єднань, довжина кабелю для передачі сигналу по протоколу DMX-512 допускає лінії довжиною до 500 метрів.
