Розмітка, основи слюсарної обробки

Розміткою називається нанесення на стати предметом обробки матеріали або на оброблюваний виріб точок і ліній, що позначають осі і контури деталі відповідно до креслення, а також місць, що підлягають обробці.
Основне призначення розмітки полягає у вказівці меж, до яких треба обробляти заготовку. Різниця між розмірами заготовки до і після обробки називається припуском на обробку. Однак з метою економії часу прості заготовки часто обробляють без попередньої розмітки (наприклад, обпилюють за розмірами, зазначеним на кресленні).
Іноді наносяться дві ризики: одна для позначення кордону обробки, інша на деякій відстані від неї - для контролю.
Розрізняють площинну і просторову розмітку. За допомогою площинний розмітки розмічають плоскі деталі або окремі площині деталей в тому випадку, якщо вони не повинні пов'язуватися з іншими їх площинами. Прийоми площинний розмітки вельми схожі з прийомами технічного креслення і виконуються інструментами, подібними креслярським.
Просторова розмітка полягає в тому, що розмітки окремих поверхонь деталі, розташованих в різних площинах і під різними кутами один до одного, пов'язуються між собою. Для просторової розмітки деталь встановлюється на спеціальній розмічальній плиті, причому правильність її установки ретельно перевіряється.
При розмітці застосовується наступний інструмент (рис. 4.2): лінійки, окладної метр, чертілка, кернер, сталевий косинець, транспортир, розмічальний циркуль, штангенциркуль, рейсмус і ін.

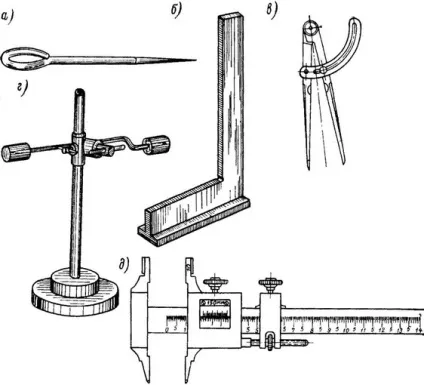

Мал. 4.2. Інструменти, що застосовуються при розмітці: а - чертілка; б - слюсарний косинець; в - розмічальний циркуль; г - рейсмус; д - штангенциркуль.

Розмітка деталі може здійснюватися за кресленням і за шаблоном.
Розмітка за кресленням вимагає від робочого певних навичок: чіткого розуміння креслення або ескізу, правильного вибору бази, від якої відкладаються розміри деталі, точної установки розмірів по масштабній лінійці і перенесення їх на розмічають деталь.
Шаблони зазвичай застосовуються при розмітці великої кількості плоских деталей і дозволяють значно спростити і прискорити сам процес розмітки. Шаблони виготовляються з листової сталі, алюмінієвих сплавів або фанери. Для розмітки деталі цим способом шаблон укладають на розмічають лист, притискають до нього і обчерчівают по крайках за допомогою чертилки. При цьому необхідно тримати чертилку під постійним кутом до листа, що не нахиляючи вбік шаблону (або лінійки), так як від цього спотворюються розміри деталі.
Зазвичай при прочерчіваніі рисок чертилку тримають з подвійним ухилом: один на 15-20 ° від вертикалі в сторону від лінійки (або шаблону), інший в-бік переміщення чертилки так, щоб кут між нею і заготівлею (деталлю) становив 45-70 °.
До ризику слід проводити тільки один раз, а щоб вона була якомога тонше, вістря чертилки має бути завжди добре заточене.
Щоб нанесені при розмітці лінії не стерли при транспортуванні і обробці деталі, їх прокернівают через 50-100 мм, а на заокругленні - через 5-10 мм. Кернер ставлять на що відзначається точці спочатку похило, а в момент удару його виводять в вертикальне положення (рис. 4.3). Пальці руки тримає кернер, не повинні стосуватися розмічається деталі. Удар молотком наносять легко.

Мал. 4.3. Прийоми керненія.

Накерніванія слід проводити після того, як вся розмітка буде закінчена. Слід пам'ятати, що розмітка є однією з найбільш відповідальних операцій, що забезпечують правильне виготовлення деталі. Тому робочий, виробляючи розмітку, повинен бути уважним, особливо при визначенні розмірів за кресленням, нанесенні їх на заготівлю, а також при установці деталі на розмічальній плиті. Розмітка повинна виконуватися тільки справним і точним інструментом.
