Розмітка металевих заготовок

Після того як метал виправлений і ретельно очищений, проводиться розмітка тієї поверхні, яку належить обробити. По суті, розмітка - це вже слюсарна операція, але оскільки в ході її заготовка не піддається безпосередньо обробці, то правильніше буде вважати її підготовчої.

Що значить розмітити заготовку? Це означає, нанести на заготовку розмічальні лінії, або ризики, які вказують кордону, до яких необхідно її обробляти, щоб вона перетворилася в руках слюсаря в потрібну деталь. Розмітка - дуже важливий етап слюсарної роботи. Якщо деталь розмічена неправильно, вона просто не стане на своє місце в тому механізмі, який ремонтує слюсар.

Для того щоб лінії розмітки міцно трималися на металі і не стиралися під час його обробки, поверхня, яку потрібно буде обробляти, треба попередньо пофарбувати. Для цього найкраще застосовувати мідний купорос: він добре тримається на зачищеному металі - на тонкому шарі міді, який утворюється на поверхні, ризики добре помітні.

Можна для цієї ж мети застосовувати фарбу або лак, зрозуміло той, який сохне швидко. Зручно працювати також і з розведеним до густоти молока крейдою, в який потрібно додати сикатив або столярний клей для того, щоб крейда висихав швидше і тримався на поверхні міцнішими. Під час фарбування потрібно розтирати барвник для того, щоб воно лягало по всій поверхні рівним шаром, без плям.

Якщо заготовка велика, то фарбувати слід тільки ті місця, на які будуть нанесені розмічальні ризики.

Часто буває необхідно розширити отвір в металі, нанести різьбу або змістити отвір на кілька міліметрів у бік, щоб намітити його центр. У вже існуюче отвір або отвір необхідно забити дерев'яний брусок або планку з платівкою з свинцю, латуні, білої жерсті.

Перш ніж почати розмітку заготовки, необхідно визначити її базу, тобто поверхня, від якої будуть відраховуватися всі необхідні розміри. Базовою вважається та поверхню, яка визначає положення деталі щодо інших частин механізму.

Це можуть бути отвір, підстава деталі або якась інша поверхню. Іноді зручніше відраховувати розміри деталі від осі симетрії, в таких випадках вона і приймається за базову.

Розмітка на площині виконується в певній послідовності: спочатку потрібно нанести горизонтальні лінії, потім вертикальні і похилі. Останніми розмічаються кола, дуги і сполучення - це дає можливість проконтролювати точність розмітки прямих ліній: сполучення повинні вийти плавними, а дуги - точно замкнути прямі лінії.

Навчитися проводити точні лінії чертилкой нескладно, але краще потренуватися, якщо робиться це вперше. Чертилку під час проведення лінії потрібно весь час притискати до лінійки або косинці і не міняти кут її нахилу, інакше вона виявиться непараллельной лінійці. Нахилена чертілка повинна бути в сторону від лінійки. Проводити лінію потрібно рухом на себе. Не можна поводити лінію двічі: потрапити вдруге на ту ж саму лінію неможливо - в результаті лінія виявиться подвійний. Якщо якість нанесеній лінії не влаштовує самого слюсаря, то її слід зафарбувати і провести заново.

Для проведення перпендикулярних ліній використовують сталевий кутник, до короткій стороні якого приварена під кутом 90 ° невелика металева пластина. Такий косинець називається двотавровим. Приклавши його до бічної сторони розмічальної плити, можна проводити перпендикулярні лінії з досить великою точністю (рис. 17).

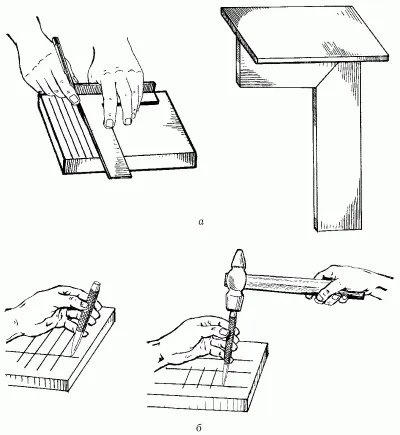

Мал. 17. Прийоми розмітки заготовок: а - слюсарний кутник з пластиною і нанесення рисок з його допомогою; б - накерніванія розмічальних рисок.

Природно, робити це можна тільки в тому випадку, якщо бічні поверхні плити відповідним чином оброблені і вивірені під прямим кутом до горизонтальної поверхні.

Першими розмічаються базові лінії. Наприклад, якщо базовими є центри отворів, то з них і починають розмітку.

Звичайно, при побудові ліній, кіл, дуг будуть потрібні знання і навички, які дає креслення; розмітка - це, по суті справи, то ж креслення, тільки на металі. Тому слюсарю доводиться на час ставати креслярем: ділити відрізки навпіл, проводити перпендикулярні і паралельні лінії, будувати кути і ділити їх навпіл, ділити коло на рівні частини і т. Д.

Набагато складніше завдання постає перед слюсарем, коли йому потрібно розмітити не одну площину, а всю деталь цілком, тобто зробити просторову розмітку заготовок. Тут не обійтися без знання прийомів і методів просторового креслення. Головна проблема полягає в тому, що розмічені площині повинні бути всі пов'язані між собою.

Перш за все потрібно вибрати базову поверхню деталі, зазвичай за неї приймається та, яка містить головні осі деталі і до якої можна прив'язати найбільшу кількість осей і площин.

Деталі, які доводиться часом виготовляти слюсарю, занадто різні, щоб розповісти, як розмічається кожна з них. Та це й не потрібно, достатньо пам'ятати деякі важливі правила, якими необхідно керуватися при виборі базової поверхні:

- якщо у заготовки вже оброблено кілька плоских поверхонь, базової вибирають ту з них, яка більше за площею;

- якщо заготівля має зовнішню і внутрішню поверхні і жодна з них не оброблена, за базову приймається зовнішня поверхня;

- якщо у деталі не потрібно обробляти всю поверхню, то базовою повинна стати та, яка не буде піддаватися обробці;

- якщо деталь має циліндричну форму, базової потрібно вибрати поверхню, паралельну осі циліндра;

- якщо деталь має отвори, за базову приймається поверхню, паралельна осі отвору.

Щоб полегшити операцію розмітки, деталь на розмічальні плиту потрібно встановити таким чином, щоб всі її поверхні були перпендикулярні до поверхні плити або паралельні їй. Для цього можна використовувати різні металеві предмети - прокладки, призми, бруски, кубики, клини і т. Д.

Першими необхідно наносити горизонтальні ризики з усіх чотирьох сторін заготовки (в деяких випадках досить з двох протилежних сторін), після цього вертикальні ризики, потім дуги, окружності, сполучення, похилі лінії.

Після того як ризики нанесені, їх необхідно накерніть, тобто провести операцію керненія.

Кернение рисок необхідно для того, щоб вони не стерлися, а також щоб при свердлінні отвору свердло можна було точно встановити у напрямку його осі. Керн - це невелике конусное поглиблення в поверхні металу, яке виконується за допомогою кернера. При операції керненія важливо дуже точно встановити кернер на центр отвору і при ударі по Кернера молотком не змістити його загострений кінець з потрібної позначки. Щоб цього досягти, потрібно ставити кернер, спочатку відхиливши від себе, щоб було добре видно, що його вістря потрапило на позначку центру, а потім, швидко перевівши його в перпендикулярне положення до поверхні, нанести по голівці кернера удар молотком.

Керни потрібно наносити на все розмічальні ризики по всій їх довжині на відстані 25-30 мм на довгих ризики і 10-15 мм на коротких. На криволінійних ділянках розмітки (сполученнях, заокругленні і т. Д.) Керни наносяться ще частіше - на відстані 5-10 мм один від одного. Маленькі кола досить накернівать в чотирьох взаємно перпендикулярних точках. Великі кола потрібно накернівать в 6-8 місцях. Обов'язково накерніваются всі крапки перетинів і сполучень.

На цьому підготовчі роботи можна вважати завершеними і слід переходити до виконання безпосередньо слюсарних операцій.
