Розміри в autocad - все, що потрібно знати
Розміри - важлива деталь на кресленні. Тому я вирішив написати цю статтю про те, що ж таке розміри в AutoCAD, як поставити і змінити розміри.

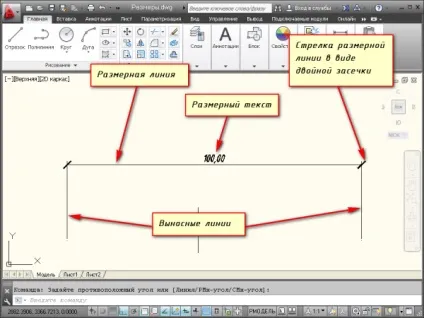

Розмір в AutoCAD є складним об'єктом, більш прийнятною як єдине ціле. Він складається з виносних ліній, розмірної лінії зі стрілками (або зарубками) і значення розміру.
Всі розміри принципово діляться на дві групи: лінійні і кутові. Лінійні розміри характеризують такі параметри, як довжина, ширина, товщина, висота, діаметр, радіус. Кутовий розмір характеризує величину кута.
Правила нанесення розмірів.
Ці правила в нашій країні регламентуються ГОСТ 2.307 - 68. Так що за правилами нанесення розмірів Ви можете звернутися туди. Я раджу Вам дотримуватися цих правил, навіть якщо Ви не професійний проектувальник або інженер.
Зараз я лише зупинюся на тому, як проставляти ті чи інші розміри на кресленнях в AutoCAD.
Створіть кілька об'єктів в AutoCAD і повторюйте дії за мною. Я для прикладу відкрию план поверху. До речі більш детально тему розмірів я розкривають в своєму безкоштовному курсі "Створення проекту в AutoCAD" від ідеї до друку ".

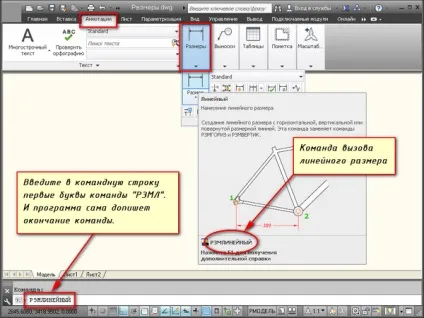

На вкладці "Анотації" на панелі "Розмір" клацніть мишкою по кнопці "Лінійний розмір". Як Ви вже, напевно, знаєте, в AutoCAD є спеціальні команди виклику інструментів. У нашому випадку це команда "РЗМЛІНЕЙНИЙ". Спробуйте ввести в командний рядок перші літери команди, наприклад, "РЗМЛ". Команда сама допише в командний рядок. Тепер натисніть "Enter".
У командному рядку з'явиться відповідний запит: "Початок першої виносної лінії або <выбрать объект>: ". Вкажіть клацанням ЛКМ першу точку розміру на об'єкті, потім другу.
Після цього в командному рядку з'явиться запит про те: "Положення розмірної лінії або [МТЕКСТ / Текст / Кут / Горизонтальність / Вертикальний / повернути]:". Тобто Зараз треба вказати розташування розмірної лінії. За ГОСТ це значення дорівнює 10мм.
Просто відводячи курсор приблизно в те місце, де повинен розташовуватися розмір, з клавіатури наберіть значення 10. При цьому ви побачите, як це значення відобразитися в числовому полі. Тепер не забудьте натиснути "Enter".
Для швидшої роботи, можна не вказувати точки розміру, а вказати частину об'єкта, яку хочемо образмеріть.
Для цього у відповідь на перший запит вказати початок першої виносної лінії просто натисніть "Enter". У Вас застосуватися опція "Вибрати об'єкт".

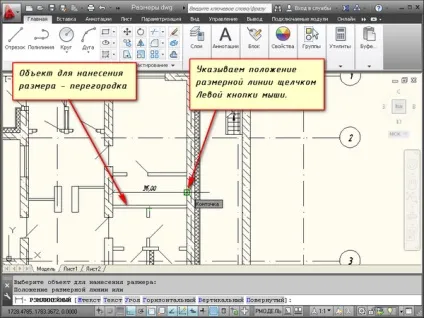

Тепер Вам треба вказати об'єкт, для якого необхідно проставити розмір. Наприклад, я вкажу внутрішню стіну. І тепер відводячи курсор від об'єкта, слідом за ним тягнеться лінійний розмір. Тут становище розмірної лінії довільне. Тому клацаємо ЛКМ в будь-якому місці.
Завжди звертайте увагу на запити, які з'являються в командному рядку. Адже майже до кожної команди в AutoCAD є свої опції.
Опції, які можна використовувати при нанесенні розмірів.
Після проставляння другий точки розміру - це початок другої виносної лінії в командному рядку з'являється ряд опцій - МТЕКСТ, Текст, Кут, Горизонтальний, вертикальний, повернути.
Розглянемо, які з'являються можливості проставлення розмірів при застосуванні цих опцій.

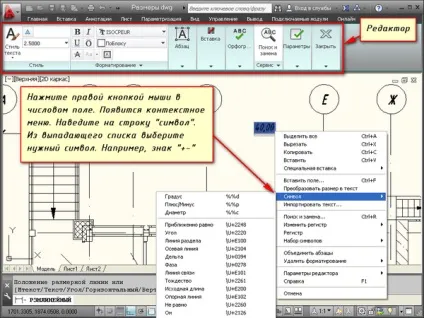

Тут можна змінювати саме значення розміру. Або до значення додавати символи "+ -", "
Введіть в командний рядок нове числове значення. Також текст можна поміняти і в числовому полі. Після введення значення вкажіть положення розмірної лінії.
Опція "Кут". Дозволяє змінити кут повороту розмірного тексту.
Опції "Горизонтальний / Вертикальний". Дозволяє наносити тільки горизонтальні, або тільки вертикальні розміри.
Опція "повернути". Дозволяє наносити лінійний розмір під деяким кутом.
Я думаю, тепер Вам зрозуміло, як проставляти розміри на кресленні. Також не забувайте використовувати опції при проставлення розмірів в AutoCAD.
