Розетка в ванній
Ви, очевидно, вже здогадалися, що тут щось не те.
Ванна кімната є приміщенням з підвищеною небезпекою ураження електричним струмом. Тому і установка розеток у ній допустима при виконанні декількох умов і в суворо визначених зонах.
По перше. Правила улаштування електроустановок (ПУЕ) свідчать:
«7.1.48. ...... ..
У ванних кімнатах квартир і номерів готелів допускається установка штепсельних розеток у зоні 3 згідно з ГОСТ Р 50571.11-96, що приєднуються до мережі через роздільні трансформатори або захищених пристроєм захисного відключення, що реагує на диференційний струм, що не перевищує 30 мА.
Будь-які вимикачі і штепсельні розетки повинні знаходитися на відстані не менше 0,6 м від дверного прорізу душової кабіни. »
Розділовий трансформатор, придатний для харчування сучасної пральної машини розмірами буде лише вдвічі менше її самої, а коштувати буде як дві таких машини. Варіант не для цього життя. Тому залишається варіант із застосуванням ПЗВ (пристрої захисного відключення) з диференціальним струмом 30, а краще 10 мА.
0,6 метрів від дверного прорізу душової кабіни - це відстань від штори ванни або дверцята душової кабіни, а не двері у ванну, як думають деякі.
По-друге. Згаданий ГОСТ Р 50571.11-96 допускає установку розеток в зоні 3. Подивимося на малюнок:
Як бачимо, зона 1 - це простір безпосередньо над габаритами ванни або душового піддона. У висоту воно становить 225 см. На малюнку висота відзначена від статі, але правильно було б відраховувати її від дна ванни або душового піддона. У цій зоні можна розміщувати тільки електроприлади з напругою живлення не більше 12 В, причому джерело живлення повинен забезпечувати гальванічну розв'язку приладу від мережі і перебувати за межами зони 1, а ще краще - за межами приміщення ванною.
Зона 2 - це простір шириною 60 см, що безпосередньо оточує зону 1. У цій зоні можна встановлювати електричні водонагрівачі і світильники. Але не розетки!
А ось в зоні 3 установка розеток вже допустима.
Зверніть увагу на простір зони 2 над раковиною. Пам'ятайте першу фотку в цій статті? Пояснення потрібні?
По-третє. Розетка повинна мати ступінь захисту не гірше IP44. Поясню.
Ingress Protection (IP) - власне, захист від проникнення. Перша цифра - захист від попадання сторонніх предметів. Четвірка означає, що в розетку не можуть потрапити предмети розміром більше 1 міліметра. Друга цифра - захист від води. Четвірка означає захист від бризок.
Як бачимо, на первой фотке статті встановлена розетка з IP20, придатна для кімнат, але абсолютно не придатна для ванної. По воді у неї взагалі немає захисту!
І, нарешті, по-четверте. Заземлюючий контакт розетки повинен бути підключений не тільки до PE-провідника живильного кабелю, а й до додаткової системи зрівнювання потенціалів (ДСУП). Цитую ПУЕ:
«1.7.83. Система додаткового зрівнювання потенціалів повинна з'єднувати між собою всі одночасно доступні дотику відкриті провідні частини стаціонарного електрообладнання і сторонні провідні частини, включаючи доступні дотику металеві частини будівельних конструкцій будівлі, а також нульові захисні провідники в системі TN і захисні заземлювальні провідники в системах IT і ТТ, включаючи захисні провідники штепсельних розеток. ....... »
Ця вимога завжди стає каменем спотикання в старих будинках, так само, як і відсутність в них PE-провідника. На жаль і ах, любий Новомосковсктель; установка розеток у ванних кімнатах старого житлового фонду до проведення реконструкції внутрішньобудинкових електромереж неприпустима! Є, правда, один спосіб, що дозволяє викрутитися в цій ситуації, але він зовсім небагато суперечить правилам. Тому я не буду його тут озвучувати, щоб хто-небудь не зрозумів його неправильно і, втіливши, не поставив під загрозу людські життя.

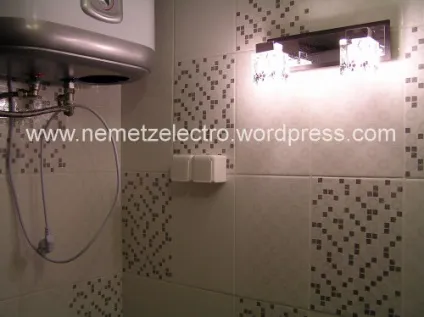

А щоб власникам квартир в старому житловому фонді не було настільки сумно, додам трохи позитиву. Ось тут я встановив здвоєну розетку в санвузлі приватного будинку з дуже непростою плануванням:
Зліва від водонагрівача розташована душова кабіна. Сам санвузол крихітний і простору для маневру у мене було зовсім небагато. Водонагрівач виявився в допустимої для нього зоні 2, а розетку, піднявши вище (під водогреем - раковина), вдалося розмістити в зоні 3.
Розетка відкритого монтажу від Legrand, серії Quteo, оскільки встановлена на дуже тонку перегородку, в яку установча коробка для прихованого монтажу не помістилася б:
