Розбирання і ремонт роз’єму samsung galaxy tab

Якщо Ви Новомосковскете цю сторінку, значить у Вас проблема з роз'ємом зарядки або кабелю Samsung Galaxy Tab. Так вже влаштований цей роз'єм, що кабель прокручується всередині роз'єму і поступово переломлюється і відривається. Сьогодні розберемося, як вирішити провести ремонт роз'єму Samsung Galaxy Tab. Мені потрапила до рук зарядка для Galaxy Tab суто китайського виробництва Vertex TC-01U.

Сам штекер планшета містить контакти тільки для процесу заряду - це полегшує завдання.

Про всяк випадок я розібрав блок живлення, щоб упевнитися, що відірвані дроти не замкнулися і не спалили чогось. Розбирається блок живлення досить просто - кілька ударів вздовж шва і корпус розпадається на дві половини.

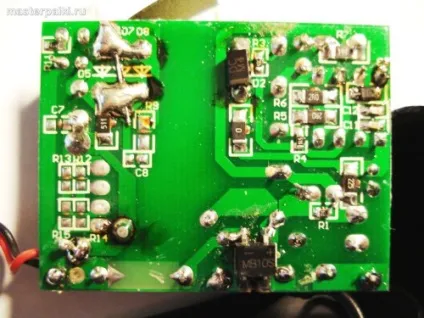

Оглядаємо плату - потрібно переконатися в цілісності всіх радіоелементів.

Особливо уважно дивимося на пайку - схоже паялі п'яні китайці закритими очима. Я пропаяв майже всю плату і перепаяти дроти живлення. тому що трималися вони на чесному слові.

Як розібрати роз'єм Samsung Galaxy Tab

Тепер переходимо до гнізда - потрібно його розібрати. Акуратно тонким лезом або голкою відводимо засувки з боків.

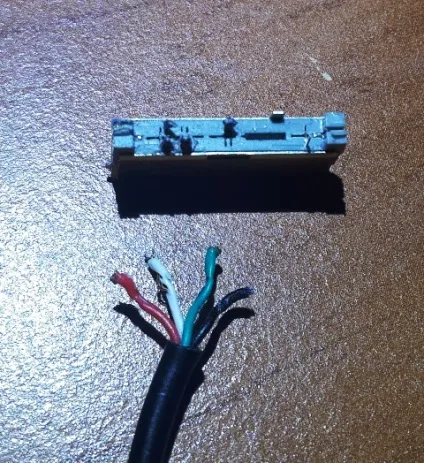

Витягуємо роз'єм і дивимося на сумне видовище. Видно, що тут встановлені резистори - їх не чіпаємо. Потрібно припаяти плюс і мінус на колишнє місце.

Терморегулятори роз'єму Galaxy Tab приведена на малюнку - для +5 вольт нам потрібні контакти Vout_charger.

Обережно потрібно припаяти дроти, які не замкнувши контакти припоєм.

Припаяти також необхідно якомога міцніше, щоб провід не зламався знову.

Збираємо роз'єм назад просто защелкнув пластмасу. Якщо в процесі розбирання роз'єм розвалився на складові, доведеться збирати його на клей. Також я проклеїти місце входу кабелю в роз'єм, щоб він не обертався.

Схеми про ремонт роз'єму Samsung Galaxy Tab

Перед тим, як заряджати девайс, перевірте роз'єм, заміривши напруга на контактах з допомогою голчастих щупів.

Якщо у Вас є провід USB для цього девайса, але він не заряджає, потрібно зробити USB перехідник за схемою нижче (взято з блогу drusakov.ru).

На цьому все - зарядка для працює справно. Якщо не вдалося вдало провести ремонт роз'єму Samsung Galaxy Tab, то можна купити за дешево зарядний пристрій Samsung Galaxy Tab.

У мене P5110 (tab2 10 "). Моя розкладка така: 3 - зелений, 4 - білий, 7 і 8 на червоному (+), а 15 і 16 на чорному (-). Перевірено особисто - все працює і заряджається. Кабель оригінал (відвалився червоний згодом, розібрав, припаяв, потім довго шукав терморегулятори, щоб зрозуміти що за 8-ий пін і що буде, якщо він замкнеться випадково на 7-ий - виявилося в підсумку, що вони обидва і повинні бути разом на червоному).

Я б ще в роз'ємі контакти або термотрубкі захистив або в крайньому випадку термоклеем зафіксував, це дозволить зробити пайку більш довговічною і в разі повторного обриву виключить замикання.

Згоден, Роман! спасибі за пораду)))

перепаяти тільки що штекер від Galaxy Tab 2 10 "
мабуть оригінальний, тому що, там на хустці підписані буквами кольору
думаю як захистити провід зовні, тому як гумовий ущільнювач став непридатним

зазвичай допомагає 2-3 шари термоусадки або який-небудь пластичний клей.

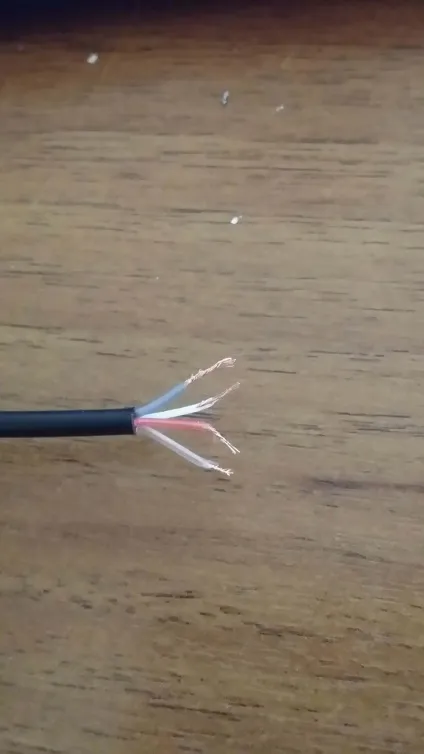

Добрий вечір. Проблема в тому що провід провернули й проведення відірвалися. тепер я незнаю куди який дріт припаяти. Допоможіть будь ласка. скидаю фото.0

має допомогти
Євген пише:
У мене P5110 (tab2 10 "). Моя розкладка така: 3 - зелений, 4 - білий, 7 і 8 на червоному (+), а 15 і 16 на чорному (-). Перевірено особисто - все працює і заряджається. Кабель оригінал (відвалився червоний згодом, розібрав, припаяв, потім довго шукав терморегулятори, щоб зрозуміти що за 8-ий пін і що буде, якщо він замкнеться випадково на 7-ий - виявилося в підсумку, що вони обидва і повинні бути разом на червоному).

а вот мне интересно. я розкрив штекер 30 pin з написом сумісного, що не оригінальний, а на 3 і 4 піне були пропаяні два дроти, ЧЕРВОНИЙ І ЗЕЛЕНИЙ, білий відірваний, але залишається чи то на 7-8 чи на 15-16 і чорний на 30. якщо брати терморегулятори usb, то у мене червоний 4 провід зліва, а чорний 1 справа, якщо вважати справа наліво. Питання, чому червоний і зелений разом на 3-4 пінах? і тчо їх перепоювати, як зазначено више? дуже важливо.

У Вашому кольору проводів наплутав, так що потрібно продзвонити який дріт чому відповідає в роз'ємі USB і припаяти згідно вищевказаного призначення проводів.

а як тут надходити. просто навіть продзвонити нічим. а гадати і спалити планшет як то немає бажання))))

Без мультиметра Вам не обійтися, тим більше, якщо не хочете спалити техніку. Мультиметри стоять досить дешево, купити можна наприклад в інтернет-магазині.

Блог живий? чи можна об'єднати OTG і зарядку?
хочу тримати планшет на зарядці і при цьому юзати USB пристрої ...
чи є сенс шукати повноцінний 30pin роз'єм із контактами для мого випадку, або витрачений час?

Живий. Можна об'єднати, можна через звичайний роз'єм - головне подати харчування на контакти зарядки.
