На самих різних форумах часто виникає питання про те, як розібрати той чи інший ноутбук. Навіщо це потрібно окреме питання: кому-то хочеться додати пам'яті, хтось хоче поміняти вінчестер або привід лазерних дисків, або просто заради інтересу, це вже не так важливо.

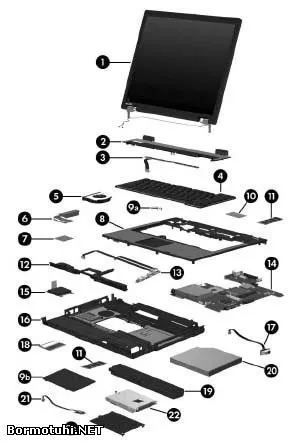

Ноутбук в розібраному стані

Більшість бажаючих розібрати ноутбук відкручують всі гвинти з днища ноутбука, однак ноутбук не розкривається, щось продовжує утримувати верхню частину корпусу. Насправді кріплення розташовується під клавіатурою, треба тільки зрозуміти, як зняти цю клавіатуру. Інженери, які займаються ремонтом ноутбуків, починають розбір якраз з клавіатури або з панельки над нею. Методи кріплення і панелей і клавіатур різні, постараємося розглянути найбільш часто зустрічаються.

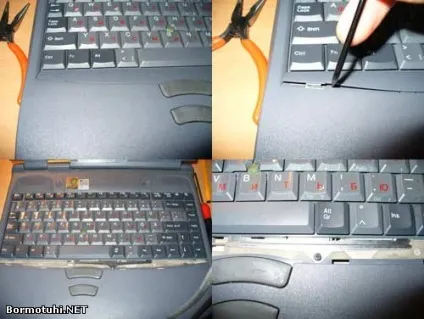

Варіант перший:

А ось на ноутбуці HP Pavilion DV5000 клавіатура кріпиться трохи інакше, хоча метод кріплення панелі над клавіатурою дуже схожий.

А ось тут вже відмінності, клавіатура не піднімається, а горизонтально зсувається (напрямок показано стрілками), причому зсувається не тільки клавіатура, але і окантовка чорного кольору навколо неї, і вже після цього вони піднімаються.

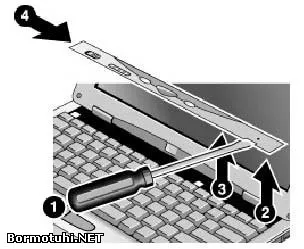

Варіант кріплення панелі над клавіатурою №2:

Варіант №3. Тут кріплення верхньої панелі знаходиться під «вухами». Відсуваємо заглушки і відкручуємо гвинти, далі буде зрозуміло.

Панель над клавіатурою може зрушуватися в бік, після чого вже зніматися, для цього потрібно або відкрутити гвинт тримає панель (як правило, у Sony) або на задній стороні ноутбука скріпкою натиснути на стопор. Доступ до стопору найчастіше через отвір діаметром 2-3 мм.
Можливі варіанти панелі не над клавіатурою, а під нею. Часто такий метод зустрічається на старих Тошиба.

А ось у моделі HP-Compaq nx6110 в першу чергу знімається клавіатура, а не панель над нею. Сама клавіатура тримається гвинтами з днища (вони приховані під люком відсіку модуля пам'яті) і засувками на самій клавіатурі:

У деяких випадках клавіатура кріпиться тільки на засувках. В основному вони невеликого розміру і утапліваются під панель над клавіатурою.
Далі зазвичай знімається матриця,

після чого відкручуються всі гвинти в межах видимості, як під клавіатурою, так і з днища, і можна знімати верхню частину корпусу. Звичайно, не обходиться без винятків, наприклад, у Compaq Evo n1020v корпус складається з трьох частин і після відкручування гвинтів одна з частин продовжує триматися на засувках. Як і в який бік її тягнути, щоб від'єднати показано на наступному малюнку (стрілка 1).
