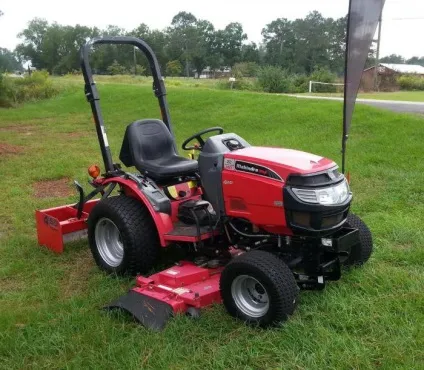

Роторна косарка для минитрактора конструкція і особливості

Ручна робота в сільськогосподарській галузі зараз послідовно витісняється впровадженням різних технічних пристроїв і спеціалізованого устаткування, в тому числі і саморобного. Деяка техніка виконує відразу кілька функцій. У сільському господарстві незамінним інструментом є роторна косарка для міні-тракторів. Вона так популярна і тому, що її можна виготовити своїми руками.

Призначення і особливості

Роторна косарка для міні-тракторів дозволяє полегшити роботи з обробки великих ділянок землі. Сінокосарки роторного типу, що випускаються сучасною промисловістю, розроблені для техніки потужністю від 12 до 25 л. с. Конструкція косарки такого типу значно простіше, ніж пристрій сегментной. Крім того, роторне устаткування більш безпечне і краще переносить навантаження.

Якщо така машина і зламається де-небудь в полях, то починають її можна своїми руками. Причому легко і швидко - в магазинах завжди є запчастини на цю техніку.

За допомогою роторних косарок для міні-тракторів можна звільнити будь-яку територію від бур'янів. Також дане обладнання допомагає у догляді за прибудинковою територією та газонами. Для косовиці сіна роторное обладнання підходить якнайкраще.

Косарки для міні-тракторів і мотоблока виробляються в самих різних модифікаціях. Виготовляють їх різні виробники. Ринок сегментований на українську, китайську або європейську продукцію.

Китайські роторні косарки для минитрактора відрізняються низькою ціною, але вітчизняна продукція має більш високу якість. Європейське обладнання пропонується за завищеною ціною. Тому вибір багатьох фермерів падає саме на українську продукцію:

Конструкція і принцип дії

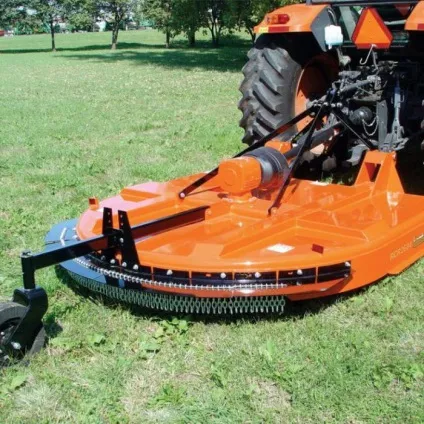

Роторне післяжнивних пристрій являє собою обертові на металевій осі диски з ножами. Ось приводиться в дію за рахунок валу відбору потужності, який обов'язково є на міні-тракторі. Нерідко саморобні роторні косарки для мінітракторів дозволяють виконувати стрижку кущів в саду. Причіпний пристрій дуже просто встановити. Воно підходить як на міні-трактор, так і на мотоблок. Устаткування для покосу відрізняється високою практичністю і надійністю. Головне - не порушувати правил експлуатації.

Класифікація

Роторне післяжнивних обладнання в залежності від функціональних можливостей ділиться на кілька груп. Так, пристрій здатний укладати траву в покіс. Друга група здатна не тільки скосити, а й подрібнити траву. Третя група може укладати її в валки. Косарки поділяються на групи і за способом монтажу - існують навісні, напівнавісні, а також причіпні пристрої

Розташування ріжучого механізму може бути переднім, бічним або заднім. На міні-трактор можна встановлювати роторний агрегат, який складається з декількох брусів. В якості приводу використовується коробка відбору потужності. Іноді крутний момент подається з ведучих коліс.

Розглядається обладнання монтується горизонтально. Шатун разом з ножем рухається в одній площині. Фахівці рекомендують для обробки невеликих ділянок застосовувати польську роторну косарку для мінітракторів. Одна з таких - Wirax L-169/04. Виробник пропонує карданний вал в подарунок. Фронтальні навісні моделі, крім покосу, здатні розбивати землю на загони. Польські агрегати також допоможуть швидко обробити ділянку, але потрібно підбирати пристрій з декількома робочими елементами.

Вибирають відповідну модель по необхідній висоті зрізу трави, рівнем продуктивності, частоти обертання ножів. Плюси роторних косарок - наявність демпфера, який захищає ріжучі елементи від самих різних перешкод.

напівнавісні агрегати

Дані моделі застосовують найчастіше на великих ділянках. Така машина являє собою раму із закріпленим на ній колесом. Воно виконує опорну функцію. Також на рамі встановлені ріжучі диски. За рахунок простої конструкції ціна на такі моделі досить низька.

Для кріплення косарки до трактора використовується спеціальний кронштейн. Опора здійснюється на поздовжні балки на рамі, фаркоп і опорна колесо. Ріжуча частина - однопробежного типу. В якості приводу - вал відбору потужності. Техніка піднімається і опускається за допомогою виносних гідравлічних циліндрів.

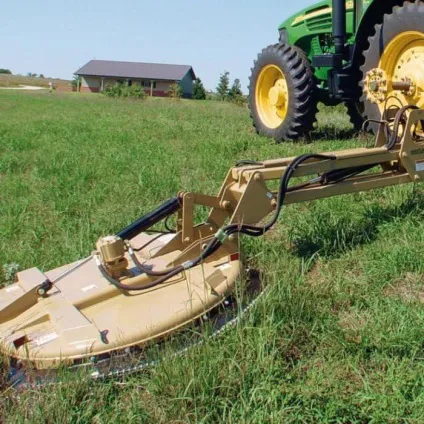

причіпна машина

Дані моделі найчастіше мають три ріжучі частини.

Вони знаходяться позаду, збоку або на передній частині трактора. Конструкція закріплена на рамі косарки. Працює механізм за класичною схемою - за рахунок валу відбору потужності. Це обладнання використовується переважно на великих полях.

навісні пристрої

Це одна з найпопулярніших фронтальних моделей для міні-тракторів. Застосовують їх однаково ефективно в поле і на невеликих ділянках. Дані моделі відмінно підійдуть для обробки площ з нерівним покриттям.

Зазвичай в таких випадках використовується косарка роторна КР-09 для мінітракторів бічна.

подрібнювачі

Варто розповісти ще про один вид роторних механізмів. Це подрібнювачі. Конструкція складається з:

• Рами.
• Ротора.
• Системи трубопроводів.
• Приводного механізму.

Принцип роботи даного агрегату наступний - при русі трава ріжеться роторними ножами. Потім вона піднімається вгору, де і подрібнюється. Далі подрібнена трава подається в спеціальні накопичувальні резервуари.

Дана конструкція підійде для післяжнивних робіт на галявинах, а популярність вона заслужила невисокою ціною. Але ось єдиний її мінус - моделі не годяться для заготівлі сіна.

Модельний ряд

Ці агрегати представлені на ринку наступними моделями. Так, "Зоря" монтується за допомогою редуктора і кронштейнів. Модель підходить для покосу трави, невеликих чагарників, зернових культур. Ширина становить від 70 до 80 см. "Зоря-1" використовується для обробки важкодоступних місць.

"КНС-0,8 Стриж" допоможе скосити високу траву. Висота рослинності складає до 2 метрів. Компактні моделі "КМ-05" відрізняються шириною скошування до 50 см.

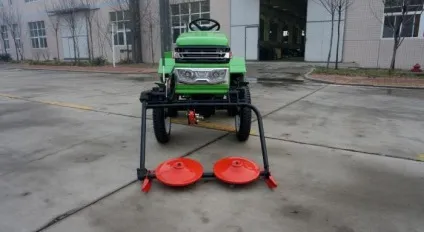

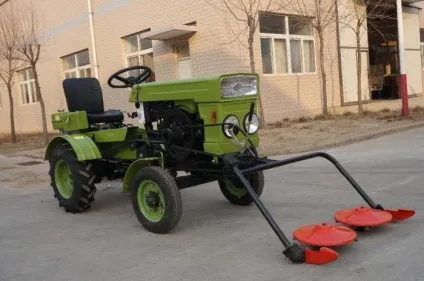

Роторна косарка КР-09 для мінітракторів - це сучасна модель. Вона працює з різними міні-тракторами, такими як "Зубр", "Добриня Силач", "Кентавр" і будь-якими іншими, потужність яких становить до 15 л. с. Фіксується коса зчіпкою. Вона йде в комплекті з косаркою. Розташування щодо трактора - бічне.

Що стосується приводу, то бічна роторна косарка для мінітракторів приводиться в дію від системи зчеплення трактора або за допомогою пасової передачі. За рахунок наявності потужного демпфера, механізм може рухатися максимально плавно. Це хороший помічник в сезон заготівлі сіна. Для роботи з обладнанням достатньо однієї людини. Важить агрегат 60 кг, а ширина викошувати трави становить 1 метр.

Робимо обладнання своїми руками: підготовка

Щоб зібрати післяжнивних роторну косарку для минитрактора своїми руками, яка не поступатиметься за технічними характеристиками промисловим моделям, знадобляться навички роботи з металом і зварювальним апаратом.

Як матеріал для збірки можна використовувати запасні частини від техніки, яка вже не знаходиться в експлуатації. Це старі рами, куточки, швелера.

Слід підготувати зварювальний апарат, електричну дриль і комплект свердел до неї. Також знадобиться набір гайкових ключів і кріпильних деталей, приводний ремінь, шківи і підшипники, вісь для монтажу коліс. Знадобляться і самі колеса розміром до 45 см - можна використовувати від велосипеда. Лист металу повинен мати товщину до 0,4 мм.

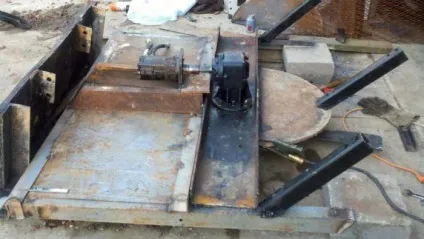

процес виготовлення

Каркас для косарки роблять з металевого куточка або профільної труби. Розмір куточка в даному випадку від 4 x 4 см. Далі монтуються підшипники. На наступному етапі виготовляють робочу частину. За допомогою даної конструкції можна скошувати і подрібнювати невисоку траву. Як ріжучих елементів застосовується 2 диска від сівалки. Редуктор і ланцюг підходять від бензопил.

На кожен з дисків встановлюється 4 ножа. Елементи краще використовувати з загартованого металу. Для їх установки свердлять отвори в диску діаметром 6 міліметрів. Елементи фіксуються до трактора за допомогою шинки. Ця конструкція забезпечить швидку швидкість обробки.

Ось можна виготовити зі сталі. Діаметр її повинен бути більше 8 міліметрів. Для вільного руху ножів вісь затягується за допомогою диска. Диск встановлюється на раму, де зв'язується з приводом. Для більшої ефективності диски повинні обертатися навпроти один одного.

Другий варіант саморобної косарки

З металу вирізають 2 кола. Діаметр кожного повинен скласти 39 сантиметрів. Далі на коло монтують ножі. Вони повинні вільно обертатися. Нижні диски мають діаметр 45 сантиметрів - їх виготовляють з лущильника. Потім беруть трубу діаметром 30 міліметрів і запресовують на неї підшипник, що підходить за розміром. Другий підшипник встановлюється на заздалегідь підготовлений шків. Останній приварюється до труби - це дозволить закріпити на осі вала диски і ножі.

Рама збирається з металевого куточка за допомогою зварювального апарату. Фахівці рекомендують зробити захисний кожух, перш ніж збирати конструкцію.

Ця косарка може працювати на швидкості до 10 кілометрів на годину. З цими оборотами трава скошується в радіусі 7 сантиметрів від кола. Апарат легко видалить бур'яни, скосить траву, допоможе прибрати сільгоспкультури.

Як з'єднати косарку і мотоблок

Як встановити роторну косарку на мінітрактор? Дуже просто. Насамперед пристрій переводять в режим реверсу. Далі в гніздо для розчеплення встановлюють зчіпний вузол. Потім з'єднання стопориться шкворнями. Пристрій готовий до експлуатації.

висновок

Отже, ми з'ясували, що таке роторна косарка для міні-тракторів. Як бачите, це дуже корисний інструмент в сільському господарстві. Він значно полегшує роботи. А купити таке обладнання можна за ціною від 10-15 тисяч рублів, що досить прийнятно.
