Ролики заряду (pcr) картриджів лазерних принтерів
Ролики заряду (PCR) картриджів лазерних принтерів. Проблеми і рішення
Система заряду фоторецептора за допомогою ролика по відношенню до системи, що використовує для цієї мети коротрон, має помітні переваги: майже повна відсутність виділення озону, менша залежність від умов навколишнього середовища, досить висока стабільність зарядного струму. Однак немає в цьому світі нічого ідеального, тому стикатися з проблемами, викликаними цими роликами, в житті доводиться стикатися досить часто.
У статті розглянуті типові несправності в монохромних лазерних принтерах HP / Canon, причиною яких є ролики заряду, надано рекомендації щодо їх очищення і визначення необхідності заміни, описані проблеми, які можуть виникнути при використанні сумісних PCR, і шляхи їх вирішення.
- Забруднення поверхні ролика.
- Електричний пробій матеріалу ролика.
- Відшарування зовнішньої оболонки ( «панчохи») ролика від пористої внутрішньої частини.
- Проколи і надриви на поверхні.
- Знос поверхні.
- Відшарування матеріалу ролика від металевої осі.
- Зміна електростатичних характеристик (діелектрична проникність, електропровідність) матеріалу ролика.
Якщо не говорити про точках і плямах на поверхні ролика, що повторюються на відбитку з інтервалом, рівним окружності ролика заряду, то найбільш часто зустрічається прояв несправного PCR, це повтор зображення. В англійській мові цей дефект має назву «ghosting» (від слова «ghost» - привид). Щоб відрізнити цей дефект від дуже схожого пічного офсету (fusing offset), причиною якого є недостатнє закріплення тонера блоком фіксації, використовуються два основні способи. Перший - вимір інтервалу від основного зображення до повтору - він повинен відповідати довжині окружності барабана, а не кола валів блоку фіксації. Другий - останов друку в той момент, коли аркуш паперу знаходиться між барабаном і грубкою - якщо повтор вже присутній на незакріпленому зображенні, то причина не в грубці.
На початковій стадії виходу ролика з ладу повтор зображення багато хто не бачить, тому що він помітний лише на ділянках із суцільною сірою заливкою (при цьому проявляється з інтервалом, рівним окружності ролика заряду або барабана). Цю особливість можна використовувати для «ранньої діагностики» за допомогою печатки спеціальної тестової сторінки, подібної до тієї, що показана на малюнку (для коректно діагностики, перед цією сторінкою в завданні повинно бути ще кілька сторінок з більш рівномірним заповненням).
Тут в сірих областях можна бачити блідий повтор літери «G», розташованої у верхній частині сторінки. Один-два блідих повтору на даній сторінці є нормальним, більшу кількість чітко проглядаються повторів з інтервалом ролика заряду або барабана свідчить про наявність проблем з роликом заряду.
Якщо ж ролик заряду вже зовсім погано виконує функцію стирання залишкового зображення, то повтор стає помітним і на білих ділянках. Приклад показаний на малюнку. У дуже рідкісних випадках причиною такої проблеми є несправність барабана.
Метод усунення - переконатися в наявності стабільного контакту на ролик заряду, для чого очистити ковзний контакт PCR від брудної мастила і нанести тонкий шар свіжої токопроводящей мастила (наприклад, OIL-SC-CONLUBE), очистити ролик заряду (про те, як правильно виконувати очистку, розказано нижче), не допомогло - замінити ролик.
Інша часта проблема - фон. викликаний недостатнім зарядом поверхні барабана. Оскільки у даній проблеми є безліч інших причин, то її локалізацію варто проводити «методом половинного ділення», тобто шляхом підстановки в Фоня картридж свідомо справною половинки іншого картриджа, і т.д. Після того, як з'ясували, що причина в PCR, робимо те ж саме, що і попередньому випадку.

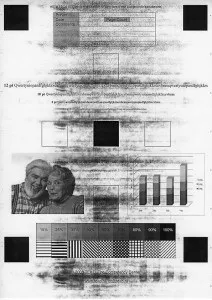

Нижче показаний приклад друку в разі відшарування зовнішнього «панчохи» ролика заряду від внутрішнього пористого наповнювача. Ніякі очищення і відновлення контактів в цьому випадку вже не допоможуть - PCR потрібно міняти.
Ролики заряду в процесі роботи неминуче забруднюються. Одне з джерел забруднення - не очищують повністю ракелем дуже дрібні частинки тонерних добавок (наприклад, аморфного кремнію, часто використовується як добавки, що регулює заряд і плинність тонера). Ці частинки разом з паперовою і інший пилом створюють на PCR білястий наліт, який перешкоджає нормальному виконанню роликом своїх функцій. Відповідно, перед повторним використанням його потрібно очистити, але при цьому важливо не зіпсувати ролик очищенням, що, як показує практика, дуже легко зробити.
Ще один момент, на який варто звернути увагу, це те, що в сучасних картриджах HP / Canon зустрічається кілька різновидів роликів заряду. Ролики однієї з цих різновидів (назвемо їх «губатого») потенційно схильні до швидкого виходу з ладу. Їх особливість, яка добре помітна візуально - зовнішня оболонка з торців виступає на кілька міліметрів за межі внутрішнього пористого наповнювача. Якщо стиснути край такого ролика, то видно, що оболонка легко відділяється від центральної частини.
Оболонка «губатого» PCR при стисненні відходить від внутрішньої частини
Наша рекомендація щодо роликів такого типу - замінювати їх відразу після оригінального циклу. тому немає гарантії, що вони доживуть наступний цикл до кінця (вони і рідний то не завжди доживають). Якщо ж ви ризикуєте залишити такий ролик в картриджі, то його очищення слід проводити дуже ніжно, оскільки навіть невелике зусилля може вивести його з ладу.
Не всі оригінальні ролики заряду настільки схильні до виходу з ладу. Є різновиди, які здатні відпрацювати кілька циклів без проблем, але, на жаль, зустрічаються вони все рідше і рідше. Нижче показано, як виглядають «нормальні» оригінальні PCR.
Оболонка «нормального» PCR зрізана врівень з внутрішньою частиною
Оболонка «нормального» PCR при стисненні не відходить від внутрішньої частини
PCR з закритим кінцем теж «нормальний
Після того, як прийнято рішення про заміну ролика заряду на сумісний, є шанс зіткнутися з проблемами, викликаними відмінностями технології виробництва сумісних PCR від оригінальних.
Ролики багатьох виробників мають зовнішню оболонку, яка значно тонше, ніж у оригіналу. Крім того, у них спостерігається та ж сама проблема, що і «губатого» оригінальних PCR - «панчоха» легко відшаровується від внутрішнього наповнювача. Нижче показаний зовнішній вигляд таких роликів. Зазвичай один цикл ці ролики працюють нормально, далі, як пощастить.
Сумісний PCR з тонкою оболонкою
Наступний різновид сумісних PCR - так звані «жорсткі» ролики. Їх виробляє компанія SCC. Їх особливість в тому, що вони виготовлені з більш жорсткого матеріалу, ніж оригінальні. З одного боку це добре, тому що ресурс даних роликів високий і їх очищення можна проводити, не сильно замислюючись про зусилля, з яким тиснемо на поверхню ролика.
«Жорсткий» PCR виробництва SCC
Але є у них і негативний момент. При використанні «жорстких» PCR принтери зі швидкістю друку понад 10 стор. / Хв. починають видавати добре чутний писк трансформатора в високовольтному блоці живлення. Цей писк ніяк не впливає на працездатність принтера, але багатьом користувачам не подобається. Для того щоб мінімізувати цю проблему, компанія SCC пропонує використовувати в парі з даними роликами спеціальні барабани з «шумознижуючими вставкою» всередині. Вставка являє собою важку пластикову трубку, вклеєну всередину барабана.
Це рішення не усуває писк повністю, але робить його помітно тихіше, що прийнятно для більшості користувачів.
Такі барабани можна використовувати і в парі з «м'якими» роликами заряду без будь-яких негативних наслідків.
Останнє рішення щодо заміни PCR, позбавлене описаних вище недоліків, з'явилося не так давно. «М'які» ролики заряду SCC Odyssey® не призводять до появи зайвих шумів і при цьому мають досить високий ресурс.
«М'який» PCR SCC Odyssey®
На закінчення, наводимо коди замовлення найпопулярніших позицій, згаданих в статті.
