Робимо wi-fi підсилювач на 2, 4 ГГц - саморобний wi-fi підсилювач

Насамперед пропонуємо вже готові рішення. Придбати дані підсилювачі можна на інтернет-майданчиках banggood.com, aliexpress.com, ebay.com, buyincoins.com і т. Д. Шукати за словами signal booster, Signal Amplifier, wi-fi, 2.4G, орієнтовна ціна від $ 20 до $ 50 .

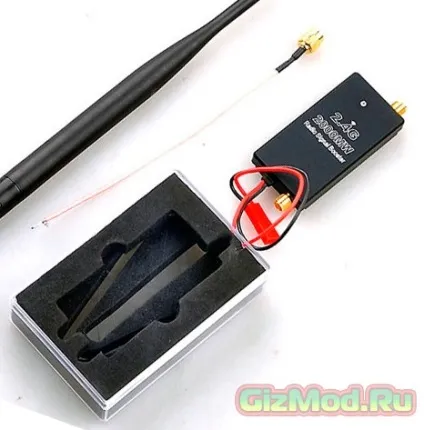

Наприклад, варіанти 2-ватних підсилювачів:

Випускаються підсилювачі зазвичай працюють в двоканальному режимі на прийом і на передачу одночасно. Для досягнення максимальної потужності на вхід потрібно подати сигнал близько 100-150 мВт. Wi-Fi і апаратура радіоуправління зазвичай мають на виході потужність від 10 до 200 мВт. Потужність також регулюється в налаштуваннях. Якщо вам не потрібна повна потужність, то при подачі на вхід, наприклад, 10 мВт на виході даного підсилювача вийде в залежності від моделі приблизно 100-400 мВт.

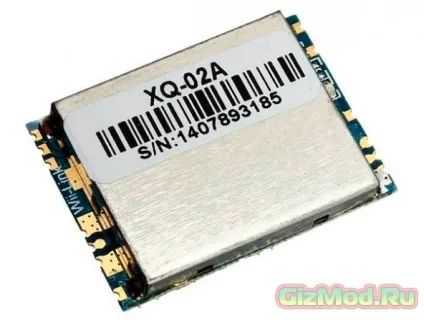

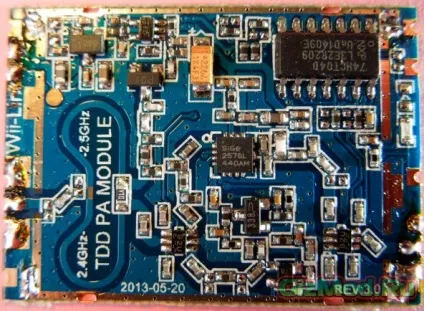

Модуль підсилювача XQ-02A був куплений на сайті banggood.com за $ 12. Але ви можете пошукати в інших інтернет-магазинах за словами XQ-02A, Signal Amplifier Module, wi-fi, 2.4G.

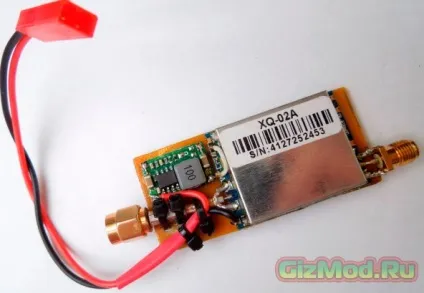

У нашому виконанні модуль підсилювача був приклеєний до прямокутника, вирізаного з склотекстоліти.

Все мінусові контакти були припаяні на нижню фольгированную частина склотекстоліти.

Модуль споживає струм приблизно до 400 мА, на стеклотекстолите, як на фото, модуль прогрівається не більш 50-60 градусів. Струм споживання і нагрів залежить від того, як працює підсилювач - тільки на передачу або на передачу і на прийом (у другому випадку струм споживання і нагрів нижче). Наприклад, якщо по Wi-Fi передається маленький потік даних, не завантажуються великі файли, тобто пакети інформації в часі йдуть зовсім короткі, відповідно, при цьому потужність випромінювання і струм споживання зовсім маленькі.

На вхід був встановлений роз'єм RP-SMA Male, на вихід - RP-SMA Female. Ви можете встановити потрібні вам СВЧ роз'єми або максимально спростити конструкцію, припаявши кабель безпосередньо.

Для харчування потрібно подати на модуль підсилювача 5 вольт, в нашій конструкції використовувався імпульсний понижуючий DC-DC перетворювач напруги, як на фото, тільки замість змінного опору було встановлено постійне на 40 кОм. Подаючи 3.5-4 вольта ми знизимо посилення, для підняття посилення можна подати харчування до 7 вольт.

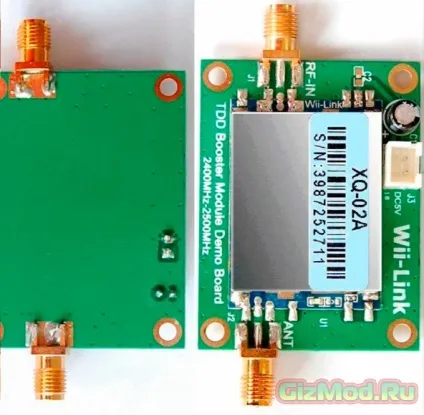

Заводський варіант використання модуля XQ-02A

І фінальний крок: ховаємо всю конструкцію в термоусадочну трубку, перед усадкою по краях наносимо термоклей, робимо віконце для світлодіода, який буде показувати, коли на вході підсилювача є сигнал.

На практиці зібраний підсилювач підсилює сигнал не тільки на передачу, а й на прийом. Наприклад, без підсилювача ловило 5 Wi-Fi точок, з підсилювачем 20 - 30.

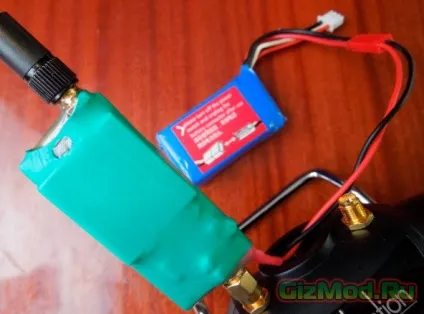

На фото приклад використання підсилювача, встановленого на апаратуру радіоуправління.

Відзначимо, що використовувати Wi-Fi підсилювачі до 200 мВт можна без реєстрації. Все, що могутніше, використовується на свій страх і ризик так як Частотнадзором не спить. Включайте потужні передавачі якнайдалі від цивілізації, наприклад, в поле, в підвалі або за товстими залізобетонними стінами. Якщо використовуєте спрямовану антену з потужним підсилювачем, то намагайтеся не направляти Wi-Fi сигнал в сторону трас і населених пунктів.

Чим вище частота, тим гірше проходить сигнал через перешкоди, наприклад, дерев'яні споруди, листя, скло пристойно поглинають сигнал, а ось сигнал з частотою 5.8 Ггц може знизити навіть аркуш паперу. З цього випливає, якщо ви розмістили за товстими залізобетонними стінами 2-ватний 2,4 Ггц передавач, то на вулицю проникне сигнал раз в 5 слабкіше.
