Робимо підводний світлодіодний ліхтар своїми руками

Давно збирався описати конструктив підводного ліхтаря, і ось, нарешті видалася вільна хвилинка. Варіант з резисторной схемою обмеження струму відпав відразу, через низький ККД і зниження світлового потоку в процесі розряду акумуляторної батареї.

Характеристики ліхтаря, світловий потік, і рівномірність світлового плями - дали мені зрозуміти, що я на вірному шляху. Але випробування в річковій воді показали, що цього світла мало. Моря поруч не виявилося; (так що випробування в більш чистій воді не відбулися.

Другим підводним ліхтарем був його модернізований попередник, з тією лише різницею, що в ньому використовувалося 8 таких же матриць, але вже з більш яскравими (18-20 кд) світлодіодами та 8 контролерів. Більший пластиковий корпус і герконовий вимикач. Суб'єктивно, світловий потік був порівнянний з потоком 25-50 Вт галогенки! Всього світлодіодів в ньому було 144 шт! Великий підводник Sander досі юзает це світлодіодне потворність;)

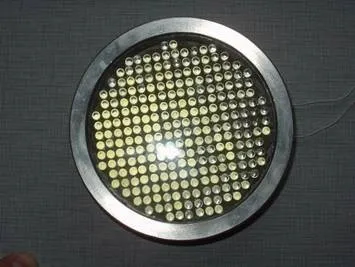

І ось, власне, ліхтар, про який я і збирався написати: Вийшло так, що під рукою одночасно виявився: паяльник, три сотні світлодіодів і 20 річний радіоаматорський стаж;) Корпус ліхтаря був зварений з листа нержавійки, морда ліхтаря і гайка для фіксації скла - виточені з болванки тієї ж нержавійки на найближчому токарному верстаті. 8 мм оргскло проклеїти герметиком і затягнув гайкою. Світлодіодна матриця, на цей раз, складалася з 250 світлодіодів по 20 кд кожен!

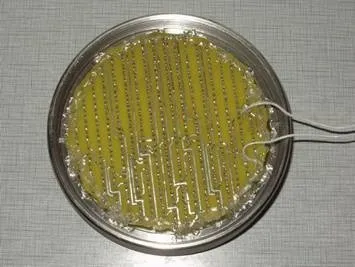

Світлодіоди були включені групами по 10шт послідовно, всього 25 таких груп.

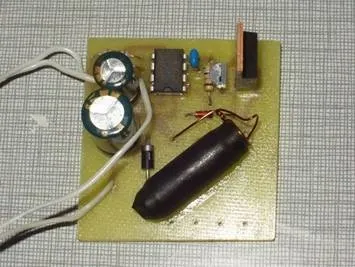

Замість кнопки включення використаний геркон + силовий польовика, тому що струми для геркона вже виходять граничні. Для харчування використаний SLA акумулятор 12В 7A / h. Струм споживання від акумулятора 0,9 А. Повного заряду акумулятора вистачає на 7 годин безперервної роботи на максимальній потужності! ККД близько 80-85%. Потужність споживання від акумулятора всього 11 Вт! Візуально світловий потік = потоку 50Вт галогенки!

На фото видно: діаметр центрального світлового плями на стіні = 1метр, відстань від ліхтаря до стіни = 2 метри.

Коли мені набридне цей ліхтар - буду конструювати наступний. Світлодіодів, я думаю, вже досить, а от однокристальний мікропроцесор запхати туди - не завадить. Це дозволить одній герконового «кнопкою» не тільки включати, але і вибирати кілька рівнів яскравості ліхтаря, для економії батареї. І цифровий індикатор, що відображає час, що залишився роботи до повного розряду батареї. Може і ще щось в голову прийде.
