Робимо перехідну рамку на 1 din, своїми силами

А ВИ знаєте, до чого може довести ЖАБА?
Нещодавно мало не купив в розглядуваної побратимі-Крайслері перехідну рамку з 1,5 на 1 дин.
Ара не хотів віддавати її за 500 рублів і настирливо просив 800. Жаба насіла на мене щільно.
Приїхавши додому прошвирнулісь по просторах інтернету - мінімальний цінник на такі рамки - від 1000 рублів. Жаба взяла мене за горло ще щільніше і душила з усієї дурі.
І-таки перемогла. Вирішив спробувати зробити рамочку самостійно. Ось, що з цього вийшло:

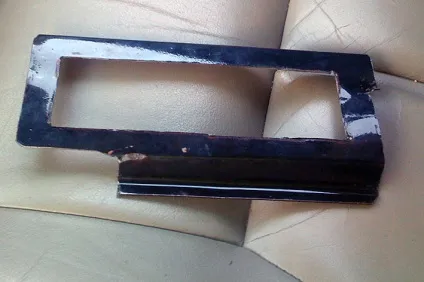

Ось на такій фігні у мене кріпилася магнітола. Висіла чудом. Така шняга дісталася від попередньої господині.

Посадочне місце для бубнітоли:

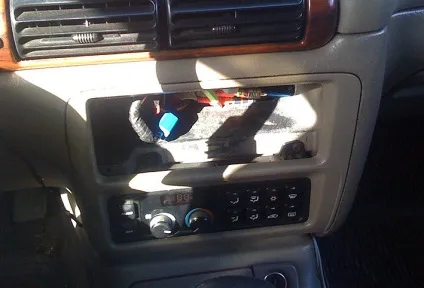

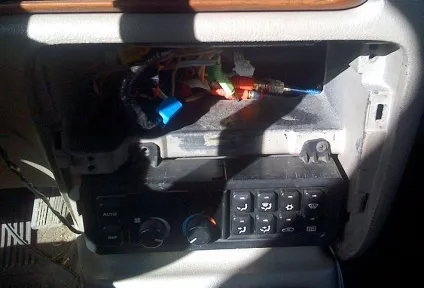

Без декоративної штатної накладки:

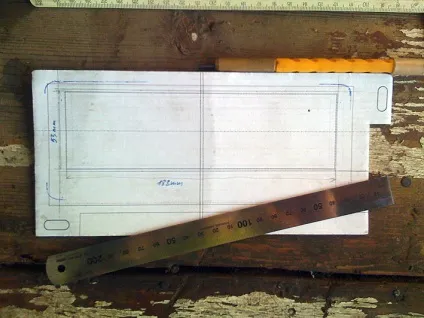

Після вимірювань в кореле був накреслений шаблон, на наступний день цей шаблон був приміряє і зрозумівши, що помилився, ще раз переміряти посадочне місце і знову Розрахунок в кореле. Після всіх вимірів було отримано ось такий шаблон, роздрукований і наклеєний для щільності на шматок картону.

Після багаторазових підганяючи і підрізань, шаблон нарешті став на своє місце як потрібно.

Остання коригування за місцем (знову посунув вліво на 2 мм і вниз на 1мм):

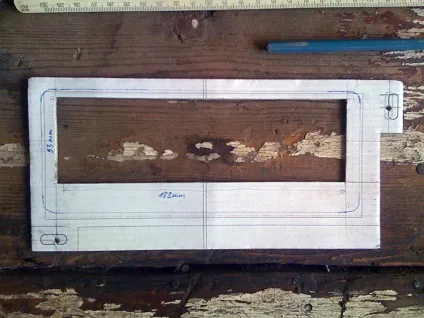

Після ретельних вимірів кріпильної рамки магнітоли штангенциркулем і розмітки видалив серединку.

Потім шаблон був переміщений на фанеру 10мм.

Пояснення: справа в тому, що глибина посадкового місця від штатної декоративної кришки становив 19мм. Я спочатку думав вирізати дві деталі з 10мм фанери, склеїти і зняти рубанком 1-1,5мм. Лицьову панель пофарбувати в чорний колір. Але фарбування фанери мене не сильно приваблювала через свою неестетичності. Вихід було знайдено на. смітнику в гаражах.

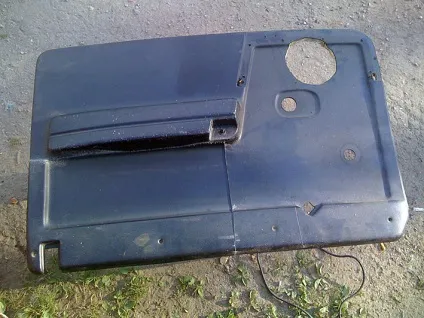

В одному з контейнерів стирчали дві обшивки від якоїсь машини.
Колір лицьових панелей майже чорний (темно синій або темно сірий).
Одна з панелей була порізана під динаміки (хтось колгоспу). Друга брудна, але цілісінькі.

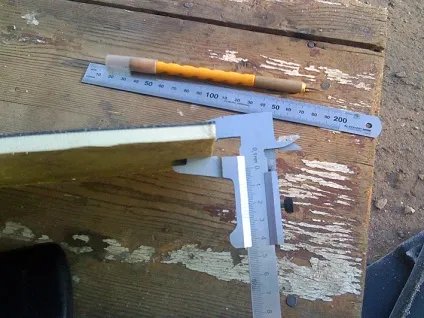

Спочатку я подумав просто зняти шматок чорного вінілу і приклеїти на фанеру. Підкладка в цій обшивці по-моєму з щільного пінополіуретану (ріжеться ножем). Але найголовніше - вона була РІВНЕ 9 мм в товщину # 33;

За шаблоном була вирізаний потрібний шматок і склеєний з фанерою клеєм момент-столяр (ПВА). примірка:

Ще одна засада чекала мене в наступному:

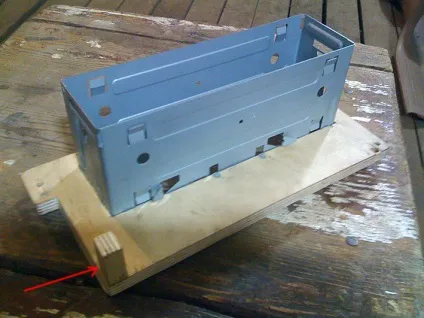

Справа в тому, що для кріплення перехідної рамки (як і оригінальної магнітоли) служать два отвори під саморізи. Розташовані вони по діагоналі. І коли я доклав вирізану рамку, то виявив неприємний люфт по діагоналі. Що-б позбутися його, було прийнято рішення приклеїти додаткову опорну ніжку (вказана стрілкою).

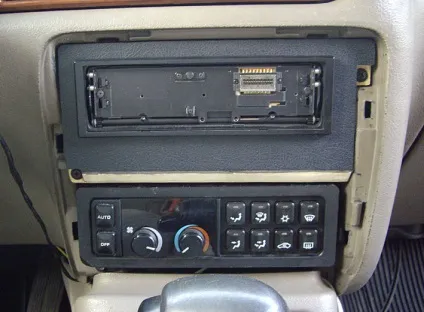

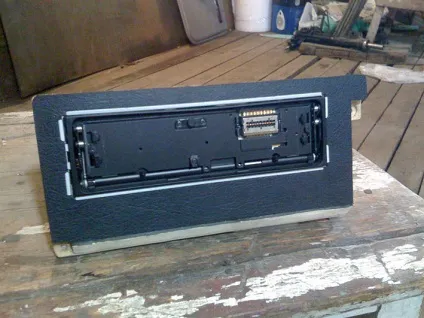

Низ готової рамки довелося сточити під уголом в 45 градусів, знову ж через особливості штатної декоративної рамки. Остаточна примірка зі вставленої магнітолою:

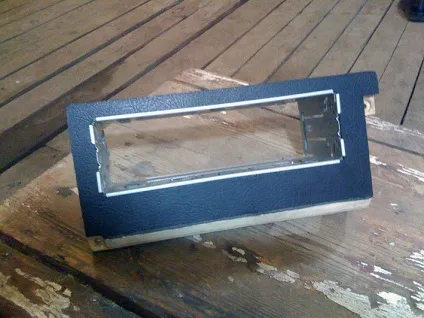

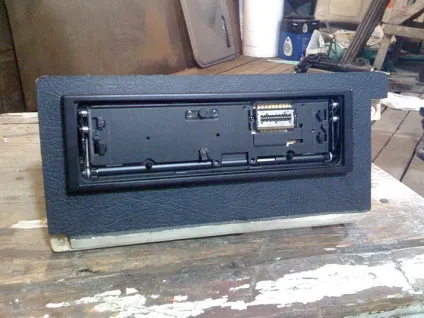

Додана пластмасова рамка магнітоли. Власне, вже готовий виріб:

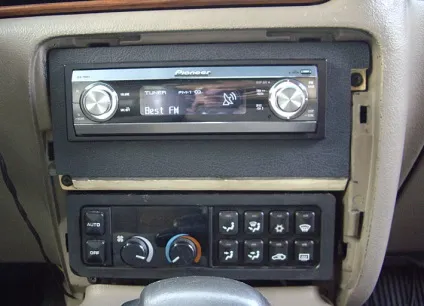

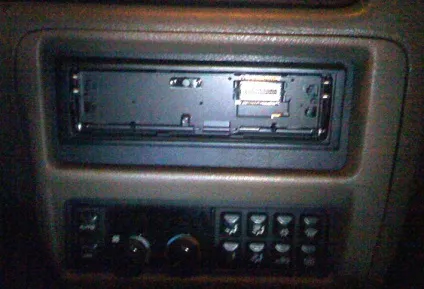

Так виглядає вже на своєму місці. Перепрошую за якість. Забув удома фотік і знімав все на iPhone. Остання фотка зроблена вже вночі при світлі світлодіодного ліхтарика. Завтра зніму нормально при світлі дня.

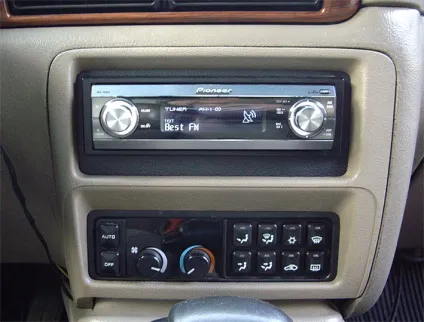

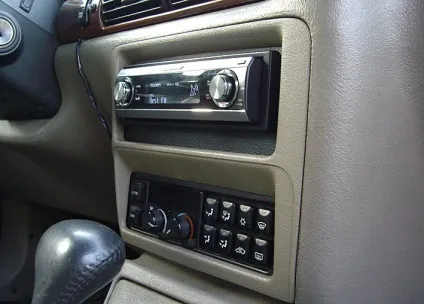

ЗИ: Додав фоток зроблених при денному світлі, як і обіцяв:

А що є "болото".

Один етап в процесі лішній- це Корелов

Кому як. Мені простіше зробити 10 креслень, ніж 10 заготовок і з 1 по 9 раз їх викидати і робити нову. ))
Шаблон я накреслив за годину максимум (з перекурами і кава брейк).

Хм. Мені як дизайнеру простіше все викреслити.
Я виміряв все лінійні розміри штангенциркулем. Накидав від руки.
Увечері вніс дані в комп'ютер, накреслив і роздрукував папірець.
Папірець вирізав і вранці відвіз в гараж. Там остаточно промерял.
Потім вже наклеїв на картон і вирізав з фанери.
Шаблон досі лежить в гаражі.

На рахунок підгонки по місцю заготовки з фанери - це важка операція. Оскільки є багато нюансів: скоси, неправильні кути.
Можливо в інших моделях авто це зробити простіше, тільки не в моєму. Це як з картами дверей. Я замахав закривати технологічні отвори (див. Тему "Шумоізоляція. Повна. Поетапна.").
У інших все набагато простіше. У мене ж повний гимор. Але і з ним я впорався в кінці кінців.

Цілком нормально і акуратно, але я все ж за штатні магнітоли, бо естетичніше 100%. а співають не так вже й погано.
В даному випадку треба втопити магнітолу глибше і вибрати її дизайн з чорного кольору. Бо полірованого алюмінію в Голці не знайти.
Хоча на смак і колір .. # 33;

Штатні магнітоли не канал за якістю на змаганнях з автозвуку.
Крім того, Ви мабуть просто не чули ЯК звучать гарні системи. НЕ ШТАТНІ.
Штатні нервово курять в стороні.
У наступному році відвідайте хоча б один етап змагань в МСК, байдуже EMMA, IASCA, LAS, СЬЕю і послухайте хороші машини
Якщо Ваші вуха чують різницю - Ви розчаруєтеся в штатних аудиосистемах.

А з дизайном що робити? От якби в штатний корпус нутрощі нештатні увіткнути, то було б повний шик # 33; А так. ріже око ІМХО # 33;
Але правда є ще прихована установка # 33 ;.
