# 221 Sima

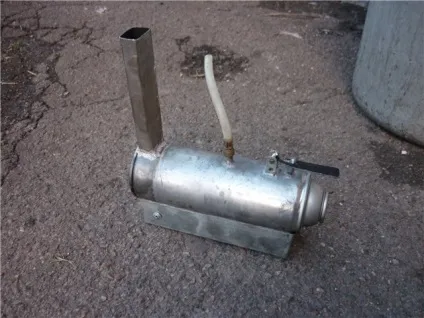

зробив і собі паровик з котлом.

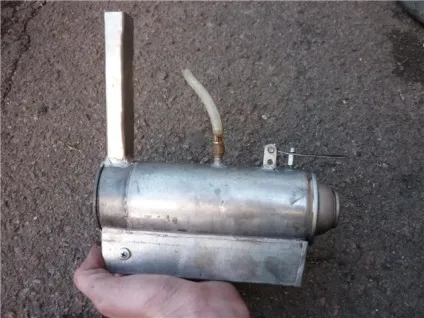

тільки зробив і відразу все запрацювало. котел працює на солярці, всередині горить 3 факела.

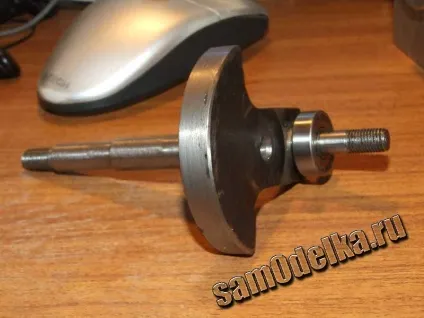

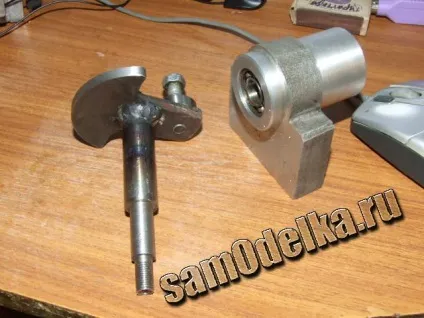

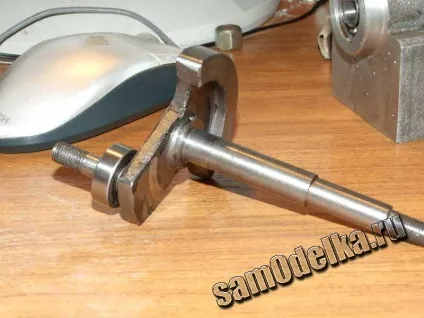

Зварив колінвал, просвердлив в осі отвору під центру

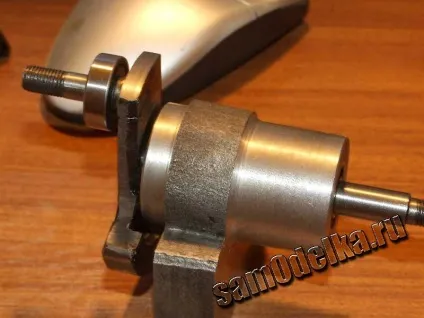

Виявилося противагу малуватий, приварив в накладку ще шматочок у вигляді підкови і проточив все в зборі в центрах

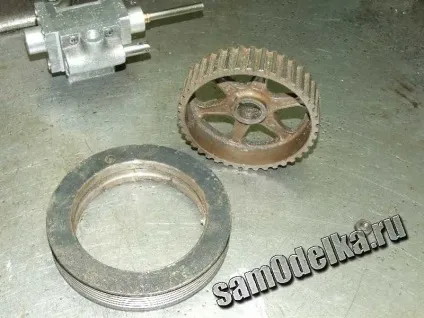

в металобрухті знайшов пару шківів - один зубчастий від распредвала іномарки, і другий чавунний з клонували

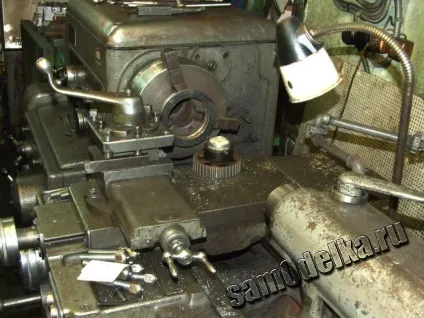

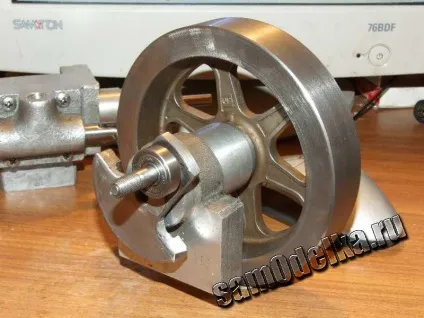

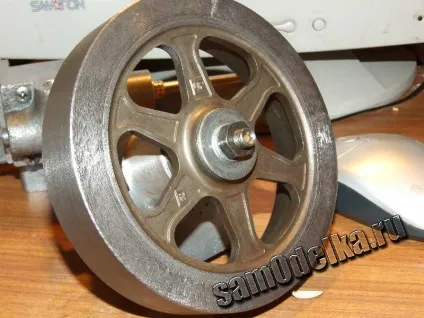

Розтратив всередині чавунний шків до діаметра 112мм . а зубчастий проточив зовні зрізавши зуби, до діаметра 112,10мм, і нагрів чавунний шків в духовці (при нагріванні до 200с він збільшився в діаметрі на 0,2 і вільно сподівався) надів на зубчастий. Називається "гаряча посадка", дуже простий і ефективний спосіб намертво закріпити вал в отворі. Проточив все в зборі, вийшов ось такий симпатичний маховик

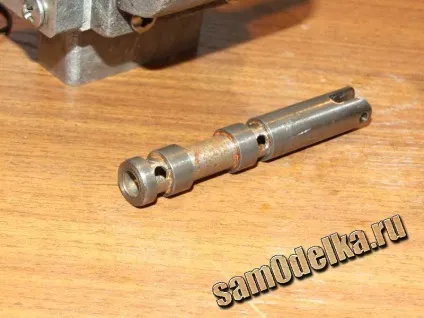

А також виточив золотник, правді нержавійки потрібного розміру не знайшов, поки з "ржавейкі" буде, хоча з досвіду виготовлення паровики можу сказати що воно і так працює прекрасно, якщо змащувати іноді.
Два попередніх паровика пережили зиму і літо без помітного іржавіння, треба після роботи накапати в паропровід масла і покриття, і нічого не іржавіє # 33;

# 237 romka10.06

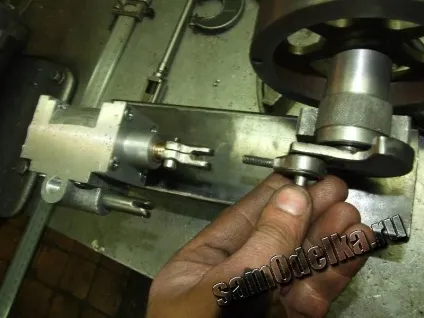

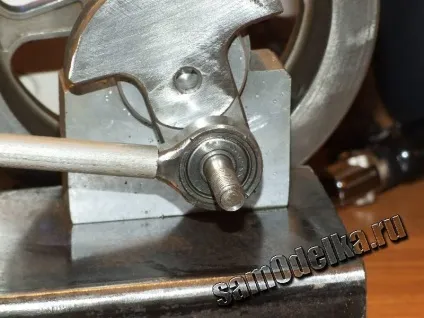

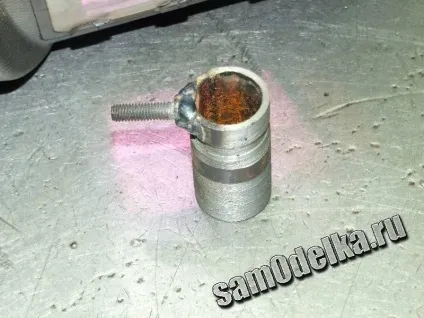

зробив шатун - верхня головка шатуна з шматочка водопровідної труби з привареним болтом

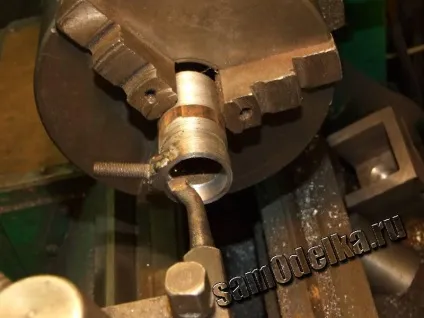

Розточена під підшипник після зварювання звичайно Після запресовування підшипника головка закерніть в уникненні зміщення оного

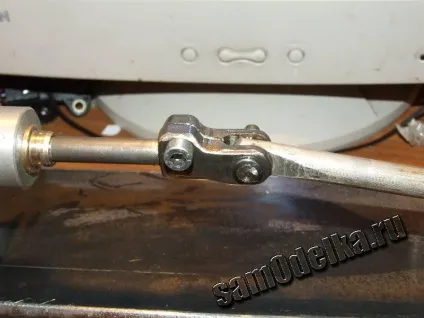

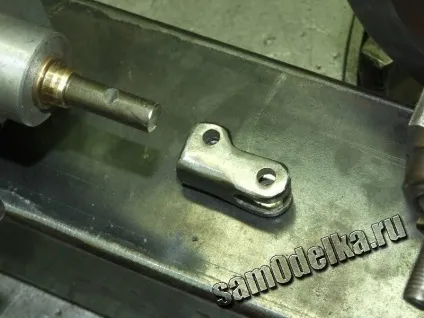

Стрижень шатуна з верхньою головкою з штанги приводу клапанів "Волги", вона алюмінієва діаметром 9,5 мм для з'єднання шатуна з штоком циліндра зроблена вилка, до штоку вона кріпитися як клема на автомобільному акумуляторі. Спосіб цілком надійний, на деяких автомобілях так кріплять кульові опори - дуже відповідальна з'єднання # 33;

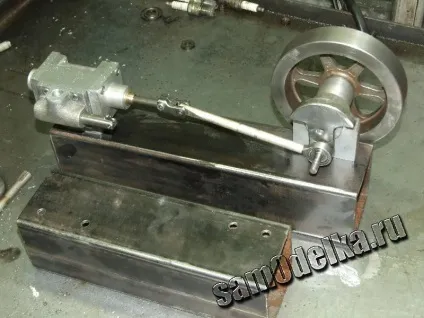

Станину довелося переробляти, інакше шатун вийшов-б занадто коротким Просто відпиляв шматок квадратного перетину достовірніше.
