Як зробити оборотний плуг для мотоблока
Щоб зрозуміти, що таке оборотний плуг, і як зробити оборотний плуг для мотоблока, давайте розглянемо процес оранки - звичайне перевертання землі, тобто то, що було внизу виявляється нагорі, і навпаки.
Після проходження плуга по землі залишається борозна, що розділяє площа на зорану і немає. Залежно від напрямку, плуг перевертає землю або наліво, або направо. Є мінуси при роботі на невеликих ділянках землі. Коли орють в звалювання, при розвороті трактора виходить невеликий горбок.
А коли орють вразвал - посередині виходить борозна. В результаті город виходить нерівним. Щоб цього уникнути, при використанні мотоблока або трактора намагаються задкувати назад і орати заново. Але відбувається холостий хід, адже, коли трактор їде в одну сторону, він оре, а в іншу немає. Для вирішення цієї проблеми, були придумані різні оборотні плуги. Конструкцій таких плугів досить багато, але при їх використанні істотно економиться паливо, час і працювати стає зручніше.
Пристрій оборотного плуга до мотоблока
Розглянемо пристрій оборотного плуга до мотоблока на конкретному прикладі.
Плуг призначений для крошения і обороту орного шару, і рекомендується до використання на грунтах, які вже оброблялися.
Основні характеристики плуга
- Глибина оранки 20см;
- Ширина лемеші (захоплення) 22 см;
- Для настройки глибини оранки в стійці зроблені 3 отвори;
- Висота 76 см;
- Ширина 32 см;
- Довжина 48 см;
Плуг приєднується до мотоблока за допомогою відповідної зчіпки.

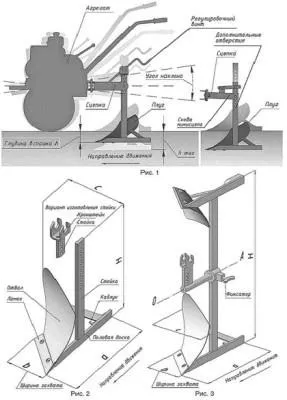

Плуг повинен бути відрегульований так, щоб бічна грань польовий дошки при роботі розташовувалася паралельно напрямку руху, тобто вздовж стінки борозни. А освічений ріжучої крайкою лемеші, каблуком і нижньою гранню польовий дошки опорний трикутник, повинен перебувати в горизонтальній площині.

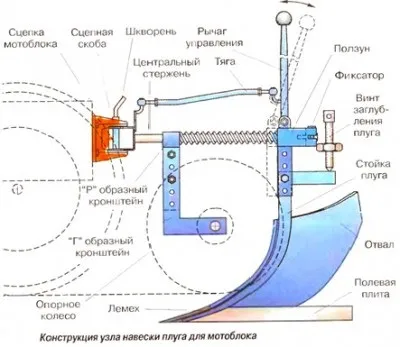

Для того, щоб налаштувати глибину оранки, потрібно відрегулювати в вертикально-поздовжній площині кут нахилу корпусу плуга. Для цього використовують додаткові отвори в скобі мінісцепа і стійки плуга, або ж регулювальний гвинт зчіпки.
Під час роботи можна коригувати правильність установки плуга. Конструкція даного оборотного плуга дозволяє відвалювати шар грунту в одну сторону, як при прямому, так і при зворотному ході. Щоб змінити корпусу оборотного плуга, досить повернути його на 180 ° навколо осі, і зафіксувати в робочому положенні. Перш ніж почати працювати з плугом, потрібно оснастити його грунтозацепамі, для забезпечення надійного зчеплення приводу агрегату з оброблюваних грунтом.
Техніка безпеки при роботі з оборотним плугом
Перед початком роботи перевірте чи надійно затягнуті всі з'єднання. Видаліть всі сторонні предмети з оброблюваної території. Під час маневрування агрегату з встановленим плугом, а так само при русі заднім ходом, дотримуйтесь особливої обережності. Щоб уникнути травм, які можна отримати від виступаючих гострих кутів і кромок, під час роботи дотримуйтесь безпечну відстань до знаряддя.
Використовуйте захисні рукавички при обслуговуванні знаряддя. Якщо ви закінчили роботу, потрібно провести очищення плуга. Всі деталі і нарізні сполучення, які не мають лакофарбового покриття, потрібно обробити мастилом. Зберігати плуг необхідно в закритому приміщенні.

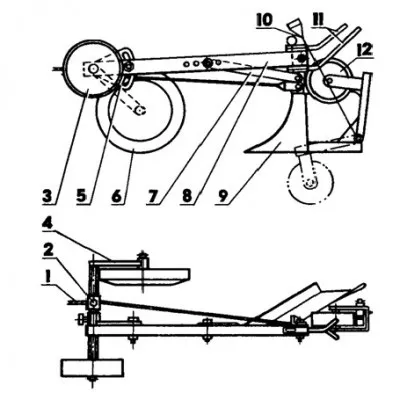

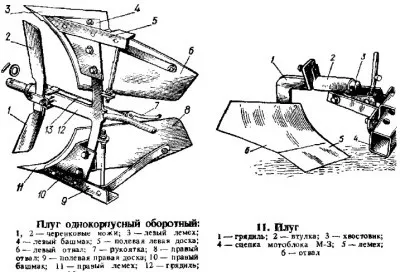

Оборотний плуг для мотоблока своїми руками креслення і опис
Якщо в даному виді діяльності відсутній будь-який досвід, спочатку необхідно проконсультуватися з фахівцем, щоб зрозуміти основні складності процесу.
Кожна різновид плуга має свої особливості конструкції. Найбільш просту конструкцію має однокорпусний плуг, і це оптимальний варіант для новачків, які не мають в цій справі відповідних навичок.
Вгорі корпусу оборотного плуга є загнуте перо, що дозволяє обробляти перевертаний пласт землі. Тому даний виріб оптимально при обробці твердого грунту.
В процесі виготовлення такої конструкції, дуже важливо дотримуватися всі інструкції і уважно дотримуватися параметри креслення. Допущена найменша неточність, істотно позначиться на характеристиках вироби, і під час експлуатації негативно проявиться в результатах роботи.
Для виготовлення плуга потрібно використовувати сталь товщиною 3-5 мм. Першим виготовляється леміш. Він повинен бути знімним. Ріжучу частину потрібно відбити на ковадлі і заточити.
Наступним роблять відвал.
Як заготовки використовують трубу, діаметром півметра, з товщиною стінок 5 мм. Газовим зварюванням за шаблоном вирізають заготовку відвалу, і піддають шліфуванню болгаркою. Після виготовлення цих двох деталей, зі сталі товщиною 2-3 мм виготовляється корпус плуга і збирається конструкція.
Регулювання та налаштування плуга для мотоблока
Після того, як плуг зроблений, потрібно його налаштувати. Але перед цим, необхідно налаштувати мотоблок. Після того, як вивезли мотоблок, на поле, обов'язково знімаються колеса з гумовими покришками, і змінюються на колеса, які оснащені грунтозацепамі.
В іншому випадку під час орання мотоблок з оборотним плугом почне буксувати через опір ґрунту. Потім плуг для мотоблока кріпиться до навісного пристрою. Для регулювання пристрою гайки на кріпленні повністю не затягуються. Після чого, використовуючи два металевих штиря, фіксуємо агрегат з кріпильної сережкою мотоблока. Від максимально правильного налаштування безпосередньо залежить якість оранки.
Основні етапи регулювання плуга
Для проведення балансування, мотоблок встановлюють колесами на спеціально підготовлені підставки. Від висоти цих підставок залежить глибина орання. Для зимової обробки грунту висота підставок становить 20-25 см, для весняної обробки - приблизно 15-20 см.
Використовуючи регулювальний болти, потрібно виставити кут нахилу плуга. Стежимо за тим, щоб «п'ята» плуга зберігала паралель з поверхнею грунту.
Після закріплення плуга, мотоблок ставиться на грунт. Ручки управління виставляються по висоті попереку орача.
На останньому етапі оцінюємо, чи правильно встановлена плуга експериментальним методом.
Оре дві-три борозни, і визначаємо глибину зрізу, дистанцію між гребенями і якість відвалу грунту. Якщо ж між борознами дистанція буде більше 10 см, або ж вони будуть перекриватися, то повторюємо регулювання.
Оборотний плуг для мотоблока фото добірка

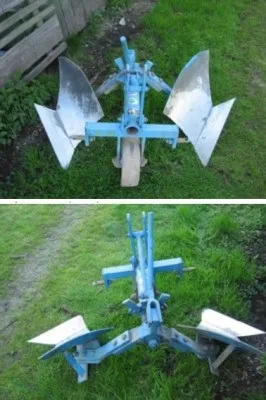

Фото 1. Оборотний плуг спереду і ззаду

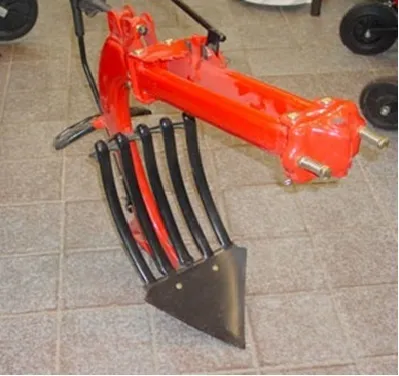

Фото 2. Пластинчастий оборотний плуг для мотоблока

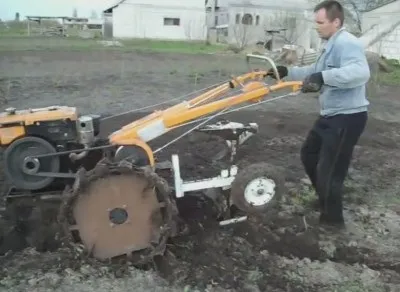

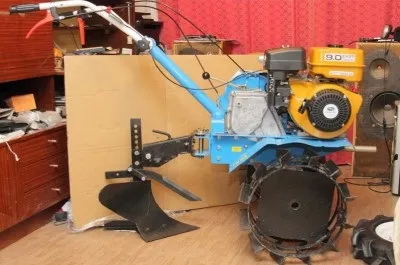

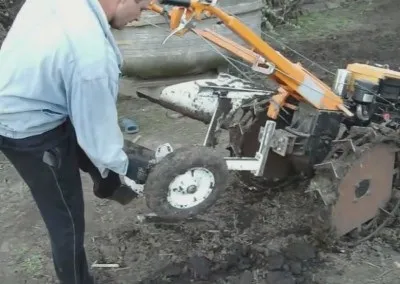

Фото 3. Оборотний плуг з мотоблоком
