Різець токарний прохідний відігнутий правий і лівий ВК8, Т15К6

Зміст

Різець прохідний відігнутий використовується для обточування зовнішніх поверхонь деталей обертання, куди відносяться конічні поверхні великої довжини, циліндричні валики та інші речі. На відміну від прямих, різці прохідні відігнуті набули більшого поширення, так як вони мають універсальні можливості в роботі. У них більш висока жорсткість і завдяки своїй формі, вони можуть обробляти деталі навіть в сложнодоступних місцях. Вони застосовуються для створення деталей, чорнової і чистової обробки заготовок в машинобудуванні і верстатобудуванні, практично в кожній професійній токарної майстерні різець прохідний відігнутий є незамінним інструментом для обробки.

фото: різці токарні прохідні відігнуті

Робота даними інструментом здійснюється як при поздовжньої, так і при поперечної подачі. Їм можна здійснювати обточування поверху самої заготовки, знімати фаски і підрізати торці, тобто, всі основні операції, які можуть стати в нагоді в цій справі. Вони відносяться до широкопрофільним інструментів і мають кілька різних варіацій за розмірами і іншими параметрами. Вони добре проявляють себе в роботі з жорсткими деталями. Різець прохідний відігнутий виготовляється згідно ГОСТ 18868-73.

Види токарних прохідних відігнутих різців

Інструменти цього типу можна поділити на чистові і чорнові види. Чистові володіють значно більшим радіусом заокруглення. Це дозволяє отримати більш точно оброблену поверхню. Їх використовують на кінцевій стадії виробництва і для створення відносно невеликих деталей. Якщо потрібно добитися особливої ​​гладкості і чистоти, то, як правило, застосовують лопаткові різці, які допомагають досягти кращих результатів.

Чорнові застосовуються для грубої обробки. Радіус заокруглення у них нижче, але і фортеця помітно вище. Вони відмінно підходять для тих випадків, коли потрібно знімати велику кількість металу з заготівлі. Робочий ресурс у них значно вище, тому, з економічної точки зору обробка двома видами різців виходить значно вигідніше. Точність у них менше, але перший етап зняття вони зроблять швидше.

Крім цього, можна ще виділити такі види як різець прохідний відігнутий правий і лівий. Тут вони відрізняються розташуванням ріжучої кромки, як і на багатьох інших різновидів даних інструментів.

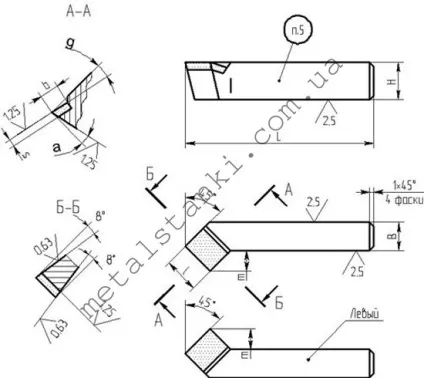

Основні розміри прохідних відігнутих різців

Різець прохідний відігнутий виготовляється переважно з твердосплавних матеріалів, адже в основному заготовки складаються з жорстких матеріалів, але також можуть використовуватися і інструменти з швидкорізальної сталі.

Геометрія прохідного відігнутого різця

Основною робочою частиною різця є його головка, яка розташовується на стрижні. Він вставляється в резцедержатель для подальшої роботи. На передній поверхні головки є поверхню, яка забезпечує сход стружки. Також існує дві задні кромки допоміжна і основна. Ними називають ті поверхні, які звернені до деталі, що піддається обробці.

Основна робота різання здійснюється головною різальною кромкою. Дана частина утворюється на перетині головної задньої і передньої поверхні інструменту. У конструкції передбачена і допоміжна ріжуча кромка, що утворилася на перетині допоміжних передньої і задньої поверхонь. Перетин допоміжної і головною різальної крайки утворює вершину різця. У кожній моделі створюється свій унікальний кут, який робить виріб більш відповідним для тих чи інших цілей. Наприклад, для обробки деталі ступеневої типу потрібно різець з кутом в 90 градусів.

Вибір прохідного відігнутого різця

Різці прохідні верстати, устаткування * відігнуті випускаються в декількох варіантах, в яких відрізняються розміри, матеріал різця і інші параметри. При виборі слід звертають увагу на те, з якими заготовками доведеться мати справу. Якщо у виробництві використовується широкий круг деталей, то слід мати не один різець прохідний вигнутий, а цілий набір для різних випадків.

Розмір виробу підбирається відповідно до розмірів заготовки. Найбільш поширеними є середні варіанти, які не вимагають заміни для більшості робіт з різними видами виробів. «Рада професіоналів! Часта заміна різців призводить до великої втрати часу в роботі і до простою обладнання, так що слід заздалегідь визначатися з найбільш оптимальними варіантами. »

Щодо матеріалу тут спостерігається проста тенденція, коли м'які і незагартовані сорти металу обробляють різці прохідні відігнуті ліві і праві, які зроблені зі швидкорізальної сталі. Він дешевші, але менш практичні, якщо мова йде про жорстких матеріалах. В даному випадку слід використовувати різець прохідний відігнутий з різцем з твердосплавних матеріалів. Вони відмінно протистоять вібраціям і температурі, яка підвищується під час роботи, тому, термін їх служби набагато довше.

режими різання

Різець токарний прохідний відігнутий використовується в досить простих режимах роботи. Їм здійснюється поздовжні і поперечні руху, в залежності від профілю обробки. Вибрати і замовити саморізи для металевого профілю по самій вигідною ціною в Україні можна на Stream. Рекомендується для початку зробити чорнову обробку одним інструментом, призначеним саме для цієї мети, а далі зробити вже чистової прохід по практично готової поверхні. Якщо в чорнової обробки поступово знімається товщина до декількох міліметрів, то при чистової цей показник йде в десятих часток міліметра за кілька проходів.

маркування

Виробники

• ЧИЗ (Чернігів, Україна);
• Укрметіз (Україна);
• Intertool (Китай);
• ТОВ «Мелітополь інструмент»;
• Seco (Швеція).
