Ринг боксерський «універсал» інструкція по збірці і експлуатації, контент-платформа

Розмір подіуму 6 х 6 м

Висота подіуму 0,5 м / 1,0 м

Артикул РОУ 6605 / РОУ 6610

Інструкція по збірці і експлуатації

Ринг боксерський четирехканатний на помості призначений для проведення тренувань і змагань, якщо це передбачено правилами, по боксу, кікбоксингу та іншим єдиноборств. Ринг призначений для установки на підлогу без порушення цілісності статі або на відкритому майданчику, де є тверде покриття (дерево, бетон).

Розміри по канатах - 5 х 5 м

Висота подіуму 0,5 або 1,0 м

Габарити 6,3 х 6,3х2,0 / 2,5м

Місце установки рингу в приміщенні, відстань від канатів до стін, колон, дверей, світильників і т. Д. Визначає Покупець рингу. У правилах проведення змагань багатьох федерацій вказані допустимі відстані від канатів до стін. Покупець рингу несе відповідальність також за відповідності моделі рингу планованим тренувань, за розміщення додаткових матів на стінах, колонах і виступаючі елементи в безпосередній близькості до рингу.

Комплектація рингу

1. Монтаж силового каркаса.

Для рингу необхідний майданчик 6 х 6 м. Якщо підлога має явно виражені нерівності, то необхідно починати монтаж з самої верхньої точки, а під інші гвинтові упори стійок підкладати листи фанери (не постачається).

Попередньо на всіх стійках і стовпах опорні майданчики повинні бути відрегульовані на одну (середню) висоту.

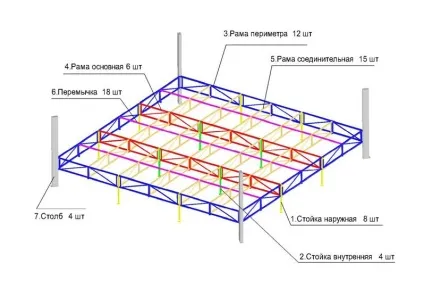

Ознайомтеся з деталями подіуму на рис 12.

У точці, де планується кут подіуму, встановіть стовп (поз. 7 комплектації). До стовпа на штирях прикріпіть раму периметра (поз. 3 комплектації) з двох боків уздовж подіуму (див. Рис. 1 і 2). Вільні краї рам приєднаєте до стійок зовнішнім (поз. 1 комплектації). На ліву стійку зовнішню (див. Рис. 3) навісьте раму основну (поз. 4 комплектації), а на праву стійку зовнішню навісьте раму сполучну (поз. 5 комплектації). Вільні краї цих рам закріпіть на стійці внутрішньої (поз. 2 комплектації). Для функціонування рингу неважливо, якою стороною подіуму розташовані рами сполучні, а з якої - основні. Вам потрібно дотримуватися цього порядку лише для правильного складання.

На опорні майданчики рами периметра і рами основний всередині утворився квадрата навісьте ще одну раму сполучну і дві перемички (поз. 6 комплектації). Таким чином, зібрана перша силова осередок 2х2 м.

Далі, в сторону інших трьох кутів подіуму, таким же способом зберіть осередки з 2-метрових рам: основний, рам периметра, рам сполучних. Використовуйте стовп і стійки: зовнішні - на лінії периметра, внутрішні - усередині подіуму. Зверніть увагу, рами повинні розташовуватися як на рис 11. Встановіть перемички.

На зібраному каркасі за допомогою рулетки необхідно перевірити:

- прямолінійність сторін периметра,

- площину поверхні подіуму,

При необхідності, проведіть регулювання висоти стійок гвинтами стійок. Використовуйте підкладки (не поставляються), якщо діапазону нарізного сполучення не вистачає для регулювання стійок.

У разі різниці діагоналей більше 10 см, їх необхідно вирівняти, зрушуючи відповідний кут (див. Рис. 4). Після цієї операції необхідно перевірити прямолінійність сторін подіуму.

3. Діагональні стяжки.

Діагональні стяжки (поз. 8 комплектації) складаються з троса діаметром 8 мм, талрепа М14 (гак + кільце) і ланцюгом (10-11 ланок). Ланцюг до талрепа приєднана за допомогою «сережки».

Покладіть трос діагональної стяжки на підлогу по діагоналі подіуму. Талрепи розкрутіть на максимальну довжину і зачепите гаками за стовпи (див. Рис. 5), максимально прибравши слабину діагональної стяжки.

Виконайте попередню легку натяжку діагоналей, скручуючи талреп на однакову кількість обертів, і стежачи за тим, щоб не порушити «квадрат» подіуму.

4.Укладка фанери і листів ПВВ.

Встановіть фанерні щити (поз. 9 комплектації) в осередку секцій. Щити необхідно укладати так, що б сталева перемичка ділила щит навпіл (див. Рис. 6). Якщо краї щитів в процесі укладання утворюють «драбинку», і з цієї причини щити не вдається укласти в свої осередки, необхідно повернутися до розділу 2 «Вирівнювання», перевірити діагоналі і, при необхідності, вирівняти «квадрат» подіуму. Між щитами передбачений зазор 3-5 мм.

Після укладання фанерних щитів натягніть діагональні стяжки. Діагоналі необхідно натягувати одночасно з використанням важеля 300 мм (не постачається). В якості важеля можна використовувати будь-який інструмент відповідного розміру (викрутка, гайковий ключ), вставивши його в щілину талрепа.

Укладання настилу ПВВ (поз. 10 комплектації) здійснюється за схемою "равлик" (див. Рис.7) від периферії до центру.

Покривало з пологами (поз. 11 комплектації) розстеліть на рингу. Пологи закиньте наверх. Якщо шнур (поз. 17 комплектації) поставлений одним мотком, його необхідно розділити на 4 рівні частини (далі кожну частину називаємо "шнур"). Одним шнуром зашнуруйте одну сторону рингу. Серединної частиною шнур прив'яжіть до центральної люверс покривала. Пропустіть шнур через нижню горизонтальну перекладину рами і люверси покривала, утворюючи «змійку». Натягніть протилежні сторони покривала, простягаючи шнур від середини до стовпів. Натягніть всі чотири сторони покривала. Зусилля натяжки шнура визначається натягом поверхні покривала. Опустіть бічні пологи.

6. Монтаж канатів, кутових подушок, перемичок.

Кріплення канатів (поз. 12 комплектації) до стовпів рингу і їх натяг проводиться за рахунок розтяжок, що складаються з ланцюга, сережки, талрепа (див. Рис. 8)

Додайте по 4 розтяжки (позиція 15 комплектації) в кожному кутку. Розкрутіть талрепи в розтяжках на максимальну довжину. Розкладіть канати на рингу відповідно до колірної схемою розташування кутів у Вашому рингу.

Нагадуємо, що за правилами боксу червоний кут розташовується зліва від столика суддівської колегії.

З'єднайте кінці канатів з ланцюгом за допомогою сережки так, щоб вийшло замкнуте квадрат (кінці канатів повинні бути одного кольору). Крюк талрепа зачепите за стовп.

Начините кріпити канати з верхнього.

Розвісьте канати на розтяжки. Якщо канат має великий провис на чотирьох розтяжках, рекомендується скоротити розтяжки, регулюючи їх довжиною ланцюга. Кількість вільних ланок на розтяжках у всіх кутах повинно бути однаковим.

Натягніть канати. Для цього в кожному кутку поверніть талрепи в сторону натягу на однакову кількість обертів. Ступінь натягу каната повинен визначити фахівець - тренер або досвідчений боксер.

Надмірне натяг канатів небезпечно для конструкції рингу, а ослаблені канати можуть привести до травми боксера, тому вибирайте відповідне натягнення, що забезпечує безпеку тренувань і довговічність конструкції.

Повторіть операції натягу канатів для інших канатів.

7. Установка захисних елементів.

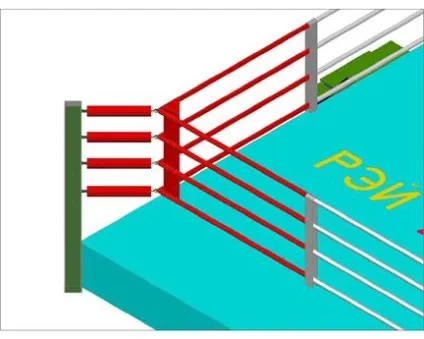

Завершальним етапом монтажу рингу є установка кутових подушок, перемичок канатів і захисту розтяжок (див. Рис. 9).

Встановіть кутові подушки (поз. 13 комплектації) відповідного кольору. Кутові подушки фіксуються до канатів за допомогою липучок, пришиті з боків.

Перемички (поз. 14 комплектації) встановіть по дві на кожну сторону рингу і закріпіть їх липучками.

На розтяжки канатів встановіть захист розтяжок (поз. 16 комплектації), як на рис.9 відповідно до кольору кута.

Оскільки конструкція рингу безперервно удосконалюється, можливі невеликі зміни в комплектації, які не завадять Вам зібрати і успішно експлуатувати ринг.

Ринг повинен прийняти вигляд, як на рис 10.

З питань складання і експлуатації телефонуйте 8 (495) до відділу рингів.

Інструкція з експлуатації

1 Відповідальність за технічний стан і безпечну застосування рингів

- періодичний контроль за технічним станом рингів і спортивного обладнання,

- щоденний контроль перед тренуваннями.

Відповідальність за безпеку занять із застосуванням спортивного інвентарю та рингів несе особа, що проводить заняття з фізичного виховання, тренер або вчитель фізичної культури, який проводить щоденний контроль перед тренуваннями, дає дозвіл застосовувати спортивне обладнання та стежить за безпечним використанням спортивного обладнання відповідно до його призначення.

Проведення занять за відсутності осіб, відповідальних за періодичний і щоденний контроль не допускається.

2 Технічне обслуговування

Необхідно регулярно оглядати стан металевих вузлів. При наявності стирання металу на глибину понад трьох міліметрів подальша експлуатація ЗАБОРОНЕНО. Необхідна заміна зношених вузлів. Після огляду необхідно повернути на місце м'яку захист металевих вузлів рингу.

Регулярно перевіряйте натяг канатів і нижніх діагональних стяжок. При натягу канатів і стяжок рингу вибирайте зусилля натягу, що забезпечує безпеку спортсменів на рингу і не приводить до передчасного зносу вузлів рингу.

Кутові стовпи в результаті натягу канатів можуть відхилитися від вертикального положення. Це не є недоліком конструкції рингу.

3 Застосування рингів в тренувальному і змагальному процесі.

Тренер перед початком занять зобов'язаний провести ретельний огляд місця проведення занять, переконатися в справності рингу і спортінвентарю, надійності установки і закріплення обладнання.

Тренер зобов'язаний пояснити спортсменам прийоми безпечного використання рингу в процесі тренувань і змагань і стежити за виконанням цих вимог.

Забороняється виходити на м'яке покриття у взутті на гострих підборах. Взуття з підошвою чорного (темного) кольору може залишати на поверхні рингу незмивні сліди.

Забороняється висіти і стрибати на канатах.

Після тренувань або змагань проведіть вологе прибирання покриття та м'яких оббивки.

Уникайте використання великої кількості води.

Якщо під час тренування, змагання або в іншому випадку на поверхню рингу потрапила вода, то її необхідно зібрати вбираючим матеріалом негайно або відразу після закінчення бою. Переконайтеся, що вода не потрапила в листи ПВВ. Для цього Розв'яжіть і расшнуруйте шнурок по периметру покривала, зніміть його з ПВВ і переконайтеся у відсутності вологи. Якщо листи ПВВ намокли, дайте листам висохнути. Використовуйте теплові гармати і вентилятори для прискорення сушіння.

Умови зберігання: температура від +15 до +40 градусів С,

Перед переміщенням полотна рингу на зберігання видаліть з нього всю вологу, згорніть і покладіть в провітрюваному місці. Щоб уникнути утворення цвілі не приховують полотно плівками, використовуйте для цього тканину або папір. Не зберігайте полотно покриття і м'які елементи рингу ближче 0,5 м від радіаторів опалення. При знаходженні в холодних умовах, перш, ніж розправляти згорнуте покриття, дайте йому прогрітися.

Перед переміщенням на зберігання листів ПВВ просушіть їх. Листи ПВВ не повинні лежати безпосередньо на бетонній підлозі, використовуйте піддони або дошки.

Зберігайте стовпи рингу в провітрюваному місці. При щільному укладанню стовпів використовуйте між ними прокладки з дерева, багатошарового картону. Для запобігання падінню (кочення) стовпів прийміть заходи по надійної їх фіксації.

Не зберігайте полотно покриття і м'які елементи рингу поблизу радіаторів опалення. При знаходженні в холодних умовах, перш, ніж розправляти згорнуте покриття, дайте йому прогрітися.

Фанерний настил зберігайте в стосі на рівній поверхні.

Стопка листів настилу не повинна лежати безпосередньо на бетонній підлозі.

5 Гарантійні зобов'язання і термін служби

За умови правильного складання, експлуатації та зберіганні:

Гарантія дається на:

- збереження цілісності вироби, його вузлів і швів;

- збереження властивостей вироби для застосування за призначенням.

Гарантія не поширюється на:

- несправності при порушенні правил складання, технічної експлуатації, транспортування і зберігання (наведені в Інструкції по збірці і експлуатації);

- зміна конструкції, що не узгоджене з підприємством-виробником;

- несправності при виконанні неякісного ремонту або встановлення невідповідних деталей;

- експлуатаційний знос тканин, будь-яких деталей і вузлів, зображень на поверхні тканин при відсутності ознак виробничого дефекту;

- зменшення пружності еластичних елементів, поролону, кріпильних стрічок ( «липучки»),

6 Відомості про сертифікацію

Товар не підлягає обов'язковій сертифікації.

Дата випуску _______________
