Резистор (опір)

Резистор - пасивний елемент електричних ланцюгів, що володіє певним або змінним значенням електричного опору, призначений для лінійного перетворення струму в напругу і напруги в струм, обмеження струму, поглинання електричної енергії та ін.

Основні характеристики і параметри резисторів:

1. номінальний опір;
2. гранична розсіює потужність;
3. температурний коефіцієнт опору;
4. допустиме відхилення опору від номінального значення;
5. граничне робоча напруга;
6. надмірний шум;
7. паразитная ємність;
8. паразитная індуктивність.

При послідовному з'єднанні резисторів їх опору складаються, і їх загальний опір буде більше найбільшого з опорів.

При паралельному з'єднанні резисторів складаються величини, зворотні опору. Як при паралельному так і при послідовному з'єднанні резисторів, підсумкова потужність буде дорівнює сумі потужностей з'єднуються резисторів.

Мішане опір можна підрахувати, якщо ланцюг розбити на вкладені подблоки, послідовно або паралельно включені між собою, то спочатку вважають опір кожного подблока, потім замінюють кожен подблок його еквівалентним опором, таким чином знаходиться загальний опір.

За характером зміни опору биваті:

1. постійні резистори;

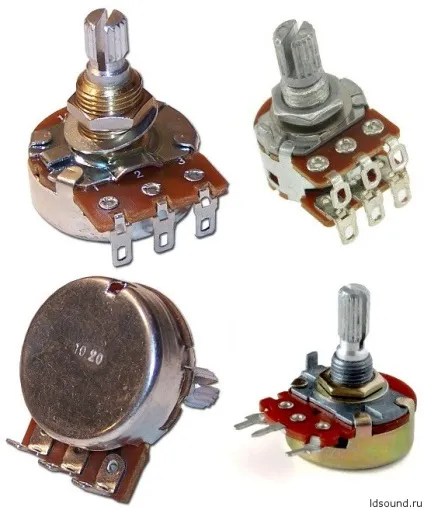

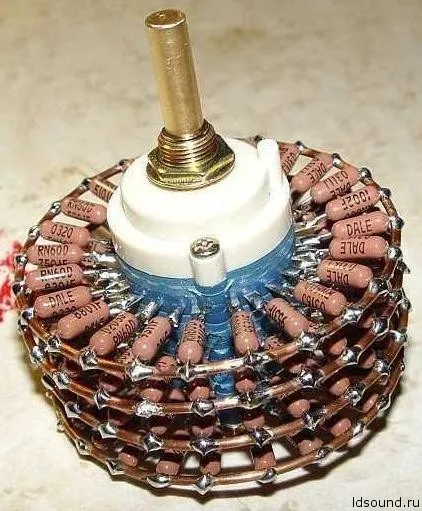

2. змінні регулювальні резистори;
3. змінні підлаштування резистори.

1. Дротяні резистори. Намотуються з дроту з високим питомим опором на будь-якої каркас. Зазвичай мають значну паразитне індуктивність. Для зниження паразитної індуктивності майже завжди виконуються з біфілярного намотуванням. Високоомні малогабаритні дротяні резистори іноді виготовляють з мікродроту. Інші типи резисторів називаються непроволчнимі резисторами.
2. Металлоплёночние і композитні резистори. Резистивний елемент являє собою тонку плівку металевого сплаву або композитного матеріалу з високим питомим опором, низьким коефіцієнтом термічного опору, зазвичай нанесену на циліндричний керамічний сердечник. Кінці сердечника забезпечені напресованими металевими ковпачками з дротяними висновками для монтажу. Іноді, для підвищення опору, в плівці виповнюється гвинтова канавка для формування спіральної конфігурації провідного шару.
3. Металлофольговие резистори. Як резистивного матеріалу використовується тонка металева стрічка.
4. Вугільні резистори. Виготовляються у вигляді плівкових та об'ємних. Плівки або резистивні тіла представляють собою суміші графіту з органічними або неорганічними речовинами.
5. Інтегральний резистор. Резистивний елемент - слаболегірованних напівпровідник, що формується в кристалі мікросхеми в Діда зазвичай зігзаобразного каналу, ізольованого від інших ланцюгів мікросхеми p-n переходом. Такі резистори мають велику нелінійність вольт-амперної характеристики.

Випускаються промисловістю резистори одного і того ж номіналу мають розкид опорів. Значення можливого розкиду визначається точністю резистора. Випускають резистори з точністю 20%, 10%, 5%, і т.д. аж до 0,01%. Номінали резисторів не довільні: їх значення вибираються зі спеціальних номінальних рядів, найбільш часто з номінальних рядів E6 (20%), E12 (10%) або E24 (для резисторів з точністю до 5%), для більш точних резисторів використовуються більш точні ряди ( наприклад E48).

Згідно ГОСТ 24013-80 і ГОСТ 10318-80 радянської радіотехнічної промисловістю випускалися резистори наступних номіналів потужностей, в Ватах, Вт. 0.01, 0.025, 0.05, 0.062, 0.125, 0.5, 1, 2, 3, 4, 5, 8, 10, 16, 25, 40, 63, 100, 160, 250, 500.

Резистори, особливо малої потужності - дрібні деталі, резистор потужністю 0,125 Вт має довжину декілька міліметрів і діаметр близько міліметра. Прочитати на таку деталь номінал з десяткової коми важко, тому, при вказівці номіналу замість десяткового дробу пишуть букву, відповідну одиницях виміру (К - для кілоомах, М - для мегаомах, E або R для одиниць Ом). Крім того, будь-який номінал відображається максимум трьома символами. Наприклад 4K7 позначає резистор, опором 4,7 кОм, 1R0 - 1 Ом, М12 - 120кОм (0,12МОм) і т.д. Однак в такому вигляді наносити номінали на маленькі резистори складно, і для них застосовують маркування кольоровими смугами.

Для резисторів з точністю 20% використовують маркування з трьома смужками, для резисторів з точністю 10% і 5% маркування з чотирма смужками, для більш точних резисторів з п'ятьма або шістьма смужками. Перші дві смужки завжди означають перші два знаки номіналу. Якщо смужок 3 або 4, третя смужка означає десятковий множник, тобто ступінь десятки, яка множиться на число, що складається з двох цифр, вказане першими двома смужками. Якщо смужок 4, остання вказує точність резистора. Якщо смужок 5, третя означає третій знак опору, четверта - десятковий множник, п'ята - точність. Шоста смужка, якщо вона є, вказує температурний коефіцієнт опору (ТКС). Якщо ця смужка в 1,5 рази ширше інших, то вона вказує надійність резистора (% відмов на 1000 годин роботи).

Слід зазначити, що іноді зустрічаються резистори з 5 смугами, але стандартної (5% або 10%) точністю. У цьому випадку перші дві смуги задають перші знаки номіналу, третя - множник, четверта - точність, а п'ята - температурний коефіцієнт.

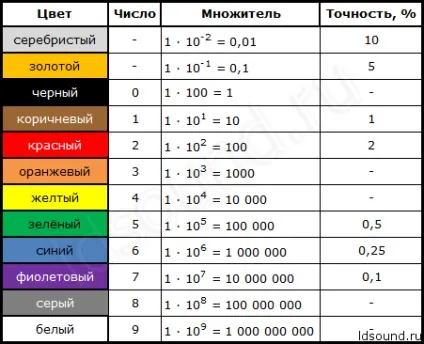

Колірна кодування резисторів

Припустимо, на резисторі є чотири смуги: коричнева, чорна, червона і золота. Перші дві смужки дають 1 0, третя 100, четверта дає точність 5%, разом резистор опором 10 · 100 Ом = 1 кОм, з точністю ± 5%.

Запам'ятати кольорову кодування резисторів неважко: після чорної 0 і коричневої 1 йде послідовність кольорів веселки. Так як маркування була придумана в англомовних країнах, блакитний і синій кольори не розрізняються. Також для полегшення запам'ятовування можна скористатися мнемонічним правилом: "Часто Кожен Червоний Мисливець Бажає Знати Скільки Фазанів Село в болоті".
