Резервуари для зберігання суг - підземний або наземний

Способи зберігання пропану і бутану

Вуглеводневі гази пропан і бутан мають унікальну властивість: при підвищенні тиску вони переходять в рідкий стан яких є значне зменшення об'єму, що робить можливим їх транспортування і зберігання в спеціально призначених для цього резервуарах, званих газгольдерами. При зменшенні тиску, зріджений нафтовий газ (скорочено ЗВГ) переходять в газоподібний стан.

У рідкому стані пропан і бутан можуть перебувати при двох умовах:

• При нормальній температурі, а також при температурі навколишнього середовища, і підвищеному тиску
• При рівні тиску, близькому до атмосферного тиску, але при мінусовій температурі.

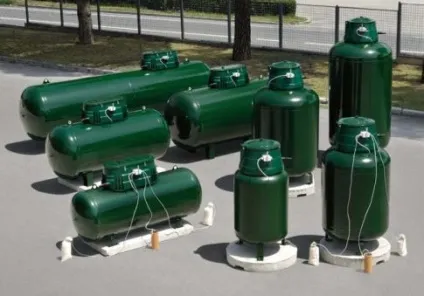

У побутовому секторі широкого поширення набуло зберігання ЗВГ при температурі навколишнього середовища і підвищеному тиску. Для цього застосовують газгольдери циліндричної або сферичної форми, що встановлюються наземно або підземно, а також мобільні газгольдери.

Класифікація газгольдерів для зберігання ЗВГ

Основною характеристикою резервуара для зберігання ЗВГ є його внутрішній обсяг. Так, наприклад, експлуатація газгольдерів, обсяг яких не перевищує 5м3, ведеться без обов'язкового контролю з боку Ростехнагляду, що робить їх найбільш зручними для використання в приватному секторі.

Також для газгольдера важливо максимальний тиск, в залежності від рівня якого розрізняють:

• Газгольдери низького тиску, призначені для зберігання ЗВГ з надлишковим тиском не до 5кПа
• Газгольдери високого тиску, призначені для зберігання газу з надлишковим тиском до 1,8 МПа

Для забезпечення безпеки резервуарів для зберігання ЗВГ газгольдери виготовляють з низьколегованої сталі з додаванням до складу металу кремнію і марганцю, що забезпечують високу якість зварних швів і їх надійність. Товщина листа металу повинна бути не менше 6 мм. В обов'язковому порядку виконується захист від корозії металу, якість якої має відповідати вимоги ГОСТ.Прі цьому кожен газгольдер проходить індивідуальну перевірку.

Одностінні та двостінні резервуари для зберігання ЗВГ

Залежно від конструктивних особливостей газгольдери бувають
• Одностінні
• Двостінні: зовнішня стінка захищає резервуар від механічних пошкоджень, в той час як внутрішня порожнину знаходиться під тиском газу.

Двостінні газгольдери більш надійні, але при цьому мають більшу вагу, що ускладнює їх транспортування і монтаж, а також більш високу вартість. Конструктивно двостінний газгольдер являє собою одну ємність, розташовану всередині іншої. Простір між ними заповнюється інертним газом, що також є додатковим захистом від вибухонебезпечності.

При виробництві двустінних газгольдерів контролюється якість як зовнішньої захисної оболонки, її міцність і надійність, так і внутрішнього резервуара.

Слід зазначити, що у більшості виробників двостінні газгольдери мають мінімальну ємність 8м3 і під час експлуатації піднаглядні Ростехнадзору.

Горизонтальні або вертикальні ...

Залежно від орієнтації в просторі резервуари для зберігання ЗВГ можуть бути вертикальними або горизонтальними.

Горизонтальні газгольдери мають велику площу випаровування, але при цьому її значення змінюється в залежності від рівня заповнення ємності ЗВГ. До того ж горизонтальні газгольдери простіше монтувати, а їх установка не вимагає додаткових кріплень.

Герметизація «мокрих» газгольдерів здійснюється за допомогою гідравлічного затвора.

1-камера виведення або введення газу в резервуар
2-затвор гідравлічний
3-клапан автоматичного скидання газу при підвищенні рівня тиску вище допустимого значення
4-скидна труба
5-стояк газовий
6-ємність з водою
7-телескоп
8-газовий дзвін

Конструкція мокрого резервуара гранично проста: металевий дзвін встановлюється в ємність з водою і фіксується за допомогою вантажів, навалюється на нього зверху. Подача газу в резервуар і його паркан виробляються по одному і тому ж газопроводу в прямому або в зворотному порядку. При підвищенні тиску вище допустимого значення надлишки газу скидаються в атмосферу. У побуті мокрі газгольдери використовуються обмежено.

Найбільшого поширення набули так звані «сухі» газгольдери, обладнані запірною арматурою, запобіжними клапанами для скидання тиску, а також патрубками для зливу конденсату.

Наземний або підземний ...

При наземної установки резервуара для зберігання ЗВГ не потрібно проводити дорогі земляні роботи: досить просто підготувати фундамент. Газгольдери наземного базування покривають зверху полімерними матеріалами, що надійно захищають від корозії.

Для забезпечення безпеки вони комплектуються:

• клапанів граничного наповнення (газгольдери заповнюють на 85%, залишаючи вільний простір для випаровування ЗВГ і знаходження газової суміші)
• Запобіжний клапаном на випадок підвищення тиску
• Комплектним кутовим клапаном

Наземні газгольдери можуть працювати в діапазоні температур навколишнього повітря від -40 до +40 С при максимальному тиску 1,48-1,56 МПа.

Серед їхніх недоліків слід відзначити високу ступінь залежності швидкості випаровування ЗВГ від температури навколишнього середовища. Іншими словами, в мороз не варто розраховувати на безперебійну подачу газу. Доведеться використовувати випарник, а це тягне за собою необхідність підключення пристрою до електричної мережі і, як наслідок, чималі додаткові витрати на оплату електроенергії.

Для автономної газифікації приватного будинку економічно доцільно встановлювати заглиблені резервуари для зберігання ЗВГ.

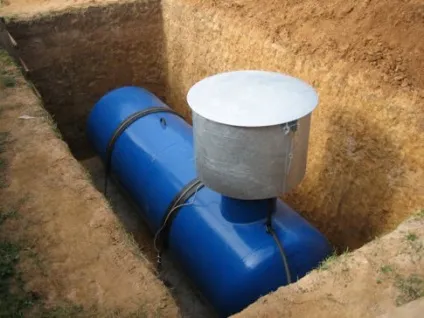

Підземні резервуари для зберігання ЗВГ

Підземні газгольдери являють собою резервуар з горловиною, до якої приєднується все необхідне обладнання: клапан граничного наповнення, запобіжний клапан, комплектний кутовий клапан.

Установка підземного газгольдера проводиться на глибині нижче точки промерзання, що забезпечує його постійне перебування при плюсовій температурі. При цьому в районах з сильними морозами доцільніше використовувати вертикальні, більш заглиблюється газгольдери.

Для захисту від корозії поверхню газгольдера покривають захисними емалями або полімерними складами.

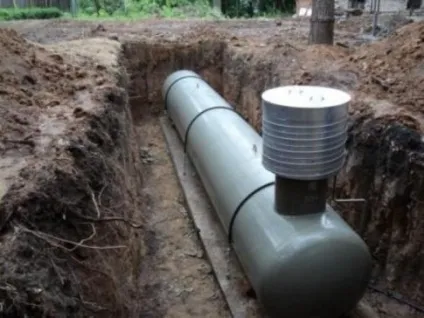

На дно котловану встановлюється бетонна плита, до якої кріплять газгольдер. Робиться це для запобігання його спливання під впливом грунтових вод або виштовхування при морозному спученні грунту. Для засипки газгольдера використовується пісок.

Підземні резервуари для зберігання ЗВГ більш надійні і безпечні. Термін їх експлуатації становить не менше 15 років (в залежності від виробника і марки вироби)
