Ретро bluetooth гарнітура
Як зробити ретро блютуз гарнітуру своїми руками
1. Розкриваємо донорську блютуз гарнітуру і перевіряємо її працездатність після розтину.
3. До гарнітурі дуже акуратно підпоюємо (дуже намагаємося) подовжують провідники до зовнішньої кнопці керування і до динаміка.
Гарнітура - донор
4. Провідники до кнопки пошуку підпаяти виявилося складно, але її можна натискувати не подовжуючи тільки всередині трубки, що допустимо з огляду на рідкісного її використання.
5. Розбирається трубка, в боковій стінці свердлиться отвір для установки кнопки управління гарнітурою.
6. З шматків пластмаси робляться майданчики для закріплення динаміка і плати з акумулятором гарнітури. Майданчик кріплення плати фіксується в трубці термоклеем.
7. У трубку заводяться провідники подовження і приєднуються пайкою до динаміка і кнопці.
9. Динамік термоклеем кріпиться до пластикової підкладці і точково кріпиться плата і акумулятор гарнітури до пластмасової направляючої. Порожнеча між трубкою і USB роз'ємом також залита термоклеем. Особливу увагу:
- мікрофон гарнітури повинен залишитися у вільному просторі;
- світло світлодіода індикації роботи має бути видно зовні через отвори трубки.
USB порт трубки
Динамік в трубці
10. Перевірка працездатності гарнітури
Конструкція після включення заробила відразу. У такі трубки зручно вставляти гарнітури старих зразків «банани», можна використовувати гарнітури з пошкодженими акумуляторами, адже немає особливих обмежень на розмір нового або відповідного старого літієвий акумулятор.
Падалка тижні
- Як заклеїти - полагодити надувний матрац
- Схема садового світильника
- Як упакувати валізу в плівку
- Кепка з газети
- Прикольне саморобну зброю
- Кабель живлення VGA
- Лизун handgum в домашніх умовах

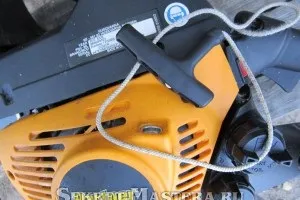

- Ремонт стартера бензопили

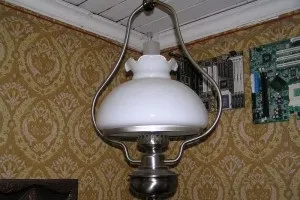

- Нічник з садового ліхтаря
- пістолет резінкострел
- Перетворювач напруги на феритових кільцях
- Модуль термостата W1209 і його доопрацювання
- Двоспальне підйомна ліжко

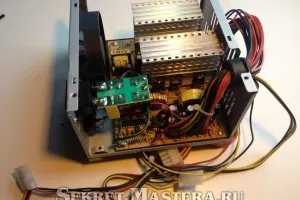

- Лабораторний блок живлення
