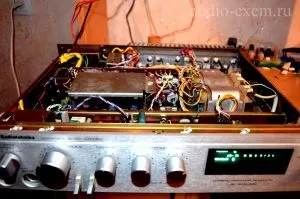

Всім привіт! Представляти цей красивий, легендарний радянський підсилювач я не буду, а відразу ж приступлю до опису технології роботи над ним. Підсилювач потрапив в моє володіння досить таки в хорошому зовнішньому і робочому стані. Зовнішній вигляд моєї Радіотехніки У-101 представлений на фотографіях нижче.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

В першу чергу мова піде саме про профілактику. Як відомо найбільш уразливим елементом електричних схем, який залежить від часу, є електролітичний конденсатор. Він висихає з роками і втрачає свою ємність. Заміна всіх радянських електролітів на новенькі, імпортні, заздалегідь перевірені - це і є профілактика підсилювача Радіотехніка У-101.

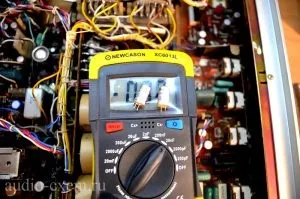

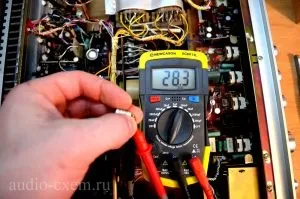

Для інтересу, я заміряв ємність двох електролітів на 5мкФ, які стояли на платах підсилювачів потужності. Я не був здивований, так як цього і очікував. Замість 5мкФ ємність склала близько 30нФ, тобто ємності повністю висохли. Решта я перевіряв заради інтересу і був все-таки здивований, що конденсатори на платі блоку живлення мали ємність більше ніж вказано на банці. Зараз таке буває рідко, особливо з китайськими конденсаторами.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

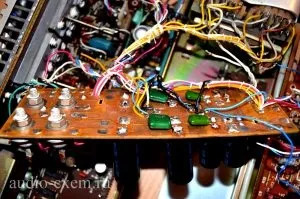

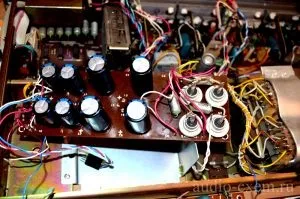

Далі я поетапно виробляв заміну всіх електролітів, плату блоку живлення залишив на потім. На ній я зробив кілька додаткових отворів для монтажу декількох конденсаторів. У підсумку я збільшив ємність в два рази відносно штатної, так як розміри дозволяють це зробити з запасом, а ємність зайвою не буває. На шинах + -31В я встановив по два електроліту (в кожне плече), ємністю 4700мкФ 50В кожен. А на шинах + -26В встановив по два електроліту (в кожне плече), ємністю 2200мкФ 35В кожен.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Електролітичні конденсатори блоку живлення я зашунтувати плівковими конденсаторами ємністю 100-470нФ, по одному на кожне з плечей + -31В і + -26В.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Після профілактики, підсилювач почав дихати по новому, немов помолодів на років 15-20.

Тепер трохи розповім про доопрацювання підсилювача Радіотехніка У-101. Деякі умільці під словом «доопрацювання» розуміють переробку і викидають з корпусу все рідні тельбухи, але це вже виходить зовсім інший підсилювач ...

Я внесу кілька незначних змін, які покращать роботу Радіотехніки У-101.

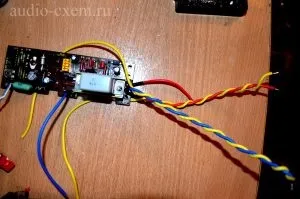

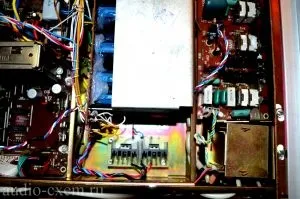

Один значний недолік, який реалізований на заводі виробнику, це нестабілізована харчування темброблока через резистори, що гасять R47 і R48 (дивіться схему). Резистори, що гасять добре підходять в ланцюгах зі статичним навантаженням (наприклад, для світлодіода). Темброблок має динамічне навантаження. Також необхідно враховувати той момент, що відбувається пульсація напруги на шинах + -31В при номінальній потужності підсилювача. Тому, я додав два інтегральних стабілізатора LM7815 (+15 В) і LM7915 (-15В), а замість резисторів R47 і R48 поставив перемички. Тим самим забезпечивши темброблок підсилювача Радіотехніка У-101 біполярним стабілізованою напругою постійного струму + -15В.

Профілактика та доопрацювання підсилювача радіотехніка у-101

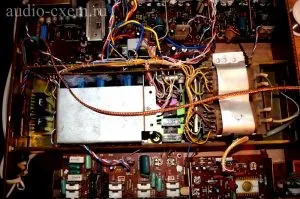

Наступним етапом була заміна проводів від виходів підсилювачів до задньої панелі на дроти більшого перетину.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Також були замінені рідні, радянські колодки під запобіжники на імпортні. Пов'язано це з тим, що запобіжники ненадійно фіксувалися в рідних колодках.

Профілактика та доопрацювання підсилювача радіотехніка у-101
Профілактика та доопрацювання підсилювача радіотехніка у-101

Деякі роз'єми і клеми були замінені на пайку, щоб виключити втрату контакту при вібрації.

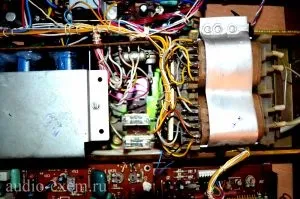

Паралельно мережі (первинної обмотки) я поставив неполярний конденсатор типу X2 ємністю 0.1мкФ для придушення перешкод з мережі (від холодильника, пральної машини).

Профілактика та доопрацювання підсилювача радіотехніка у-101

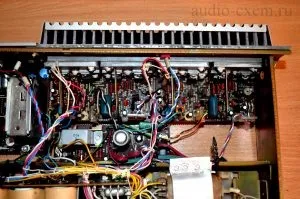

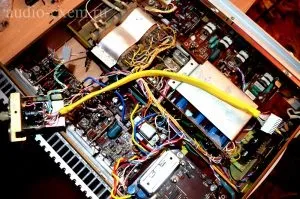

Наступною доопрацюванням був захист сигнальних проводів йдуть від плати входів до темброблока, від різних наведень, в тому числі 50Гц. Для цього я застосував оплетку від коаксіального антенного кабелю. У дві обплетення я помістив джгут з сигнальних проводів. Захистив екрани термоусаджуваної трубкою. З одного боку (з боку плати входів) вивів висновок від екрану (оплеток), і припаяв цей висновок до середньої точки блоку живлення (заземлив).

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

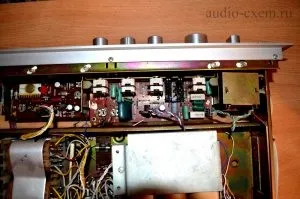

Ще дуже хотілося замінити потенціометри, так як з роками вони зношуються, і при регулюванні вони іноді вносять перешкоди. Хотілося, але не вийшло, таких потенціометрів в своєму місті я, на жаль не знайшов.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

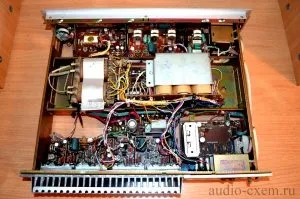

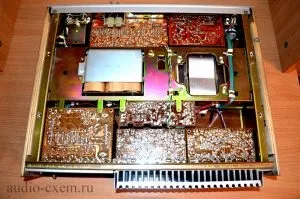

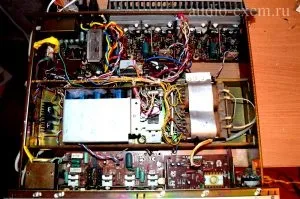

Втім, профілактика і доопрацювання пройшли успішно, підсилювач залишився колишнім і не змінився всередині. Це все та ж Радіотехніка У-101 у якій відкрилося друге дихання.

Профілактика та доопрацювання підсилювача радіотехніка у-101

Профілактика та доопрацювання підсилювача радіотехніка у-101

Схема підсилювача Радіотехніка У-101 СКАЧАТИ
