ІНФОРМАЦІЯ ПО самодіагностики
Діагностичні роз'єми - зовнішній вигляд, розташування, призначення висновків

Типи застосовуваних на Renault діагностичних роз'ємів:

Марки і року (орієнтовно)

Renault - інформація по марці на сайті ардіо ру

12-ти контактний прямокутний роз'єм

16-ти контактний роз'єм OBD-II у формі трапеції

Тип роз'єму №2 - 16-ти контактний роз'єм OBD-II у формі трапеції

Призначення висновків діагностичного роз'єму

Лінія CAN-High, J-2284

К-лінія діагностики (ISO 9141-2 і ISO / DIS 14230-4)

Лінія CAN-Low, J-2284

L-лінія діагностики (ISO 9141-2 і ISO / DIS 14230-4)

Харчування +12 В від АКБ

Типове розташування: в салоні під торпедою з боку водія

Приклади розташування роз'єму на окремих моделях автомобілів Renault

Renault - інформація по марці на сайті ардіо ру

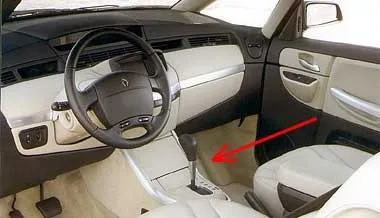

Розташування: в ногах у переднього пасажира. Для доступу до гнізда демонтувати пластмасову кришку

Renault - інформація по марці на сайті ардіо ру

Розташування: за заглушкою внизу центральної консолі (під отвором для картки-ключа). Для доступу зняти заглушку

Renault - інформація по марці на сайті ардіо ру

Розташування: на автомобілях з боксом-підлокітником - під ним. Для доступу посуньте бокс-підлокітник ( "хлібницю") назад. Під ним за пластиковою кришкою діагностична колодка

Renault - інформація по марці на сайті ардіо ру

Розташування: на автомобілях без боксу-підлокітника - під гумовим килимком між передніми сидіннями. Для доступу дістаньте гумовий килимок (потрібно підчепити край - наприклад, дрібною монетою або плоскою викруткою). Під ним діагностична колодка

Renault - інформація по марці на сайті ардіо ру

Розташування: в бардачку. Для доступу до гнізда відкрийте бардачок, звільніть його від речей - роз'єм знаходиться на дальній стінці бардачка під пластиковою заглушкою

Renault - інформація по марці на сайті ардіо ру

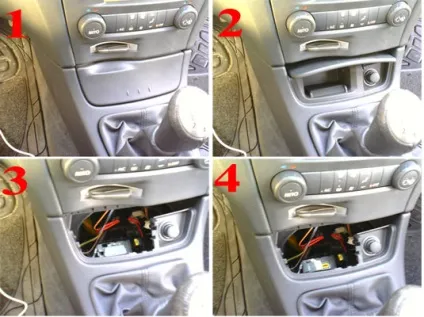

Розташування: за попільничкою. Для доступу дістати попільничку. За попільничкою сіро-жовтий роз'єм OBD-II під сірою кришкою

Renault - інформація по марці на сайті ардіо ру

Розташування: в подрулевом відсіку. Для доступу повернути ліворуч і праворуч від керма дві засувки і відкрити вниз кришку підрульового відсіку запобіжників. Роз'єм чорно-жовтого кольору знаходиться в нижньому лівому кутку відсіку

ІНФОРМАЦІЯ ПО самодіагностики
Довідник кодів несправностей (DTC) Renault

Введіть код несправності для пошуку

Правила введення: 1. Регістр при введенні коду значення не має, 2. Код несправності повинен бути введений повністю, з буквами (якщо вони є), 3. Літери треба вводити з англійською розкладкою клавіатури.
