Ремонт заглибних насосів своїми руками глибинні і свердловинні

Особливості конструкції і ремонту

Насоси марки «водомет» і «Вихор» користуються величезним попитом через простоту конструкції і простого ремонту свердловинного агрегату. Основа будь-якого погружного насосного вироби - це компактний циліндричний корпус. Саме в цьому корпусі знаходиться двигун з крильчаткою, одягненою на його вал. При цьому крильчатка відділяється від відсіку з двигуном за допомогою спеціального вкладиша. Через нього і проходить вал.

Перш ніж приступати до ремонту свердловинних глибинних насосів, необхідно оцінити справність роботи його основних вузлів. Для цього роблять наступне:

Для початку перевіряють поршень на наявність пошкоджень та деформацій. Він повинен бути прямим і рівним.
Потім оцінюють прохідність отвору всмоктування. Воно вважається справним, якщо повітря, проникаючи з боку всмоктувального патрубка, вільно проходить з двох сторін.
Також варто своїми руками вимірювати відстань між поршнем і магнітами котушок. У нормі воно повинно бути в межах 0,4-0,5 см. Якщо ця величина буде більше, то котушки в приладі можуть битися. При зменшенні просвіту може виникнути перегрів двигуна.
Крім того, в агрегатах «водомет» та інших подібних моделях потрібно вимірювати відстань від клапана, який закриває впускний отвір, до корпусу приладу. У нормі воно повинно бути від 0,7 до 0,8 см. Це дозволить рідини вільно витікати з агрегату при відсутності тиску.
Також потрібно переконатися, що несправності в роботі свердловинного глибинного агрегату не викликані критичними стрибками напруги. Тому за допомогою спеціального приладу потрібно вимірювати напругу в мережі. Воно повинно бути в межах 200-240 V.

Тонкощі ремонту агрегатів різних марок

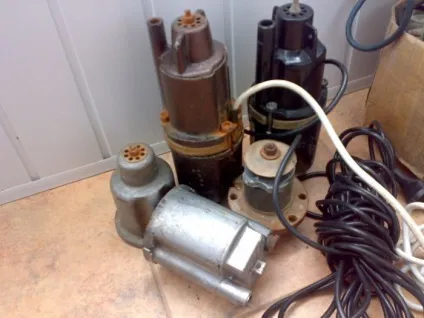

Оскільки в продажу є моделі насосного обладнання різних виробників, що відрізняються міцністю і особливостями конструкції, то ремонт і експлуатація таких приладів повинні виконуватися з урахуванням моделі. Оскільки в якості свердловинного агрегату ви могли вибрати не «водомет» або «Вихор», а модель іншої марки, ми вирішили перерахувати слабкі сторони найпоширеніших насосних виробів, а також особливості їх ремонту:

Насос свердловини «Водолій» досить часто перегрівається під час роботи. Особливо це стосується агрегатів, встановлених в неглибоких свердловинах. Однак оскільки ремонт такого обладнання може скласти близько половини його вартості, то при поломці недорогого насоса простіше купити новий прилад.

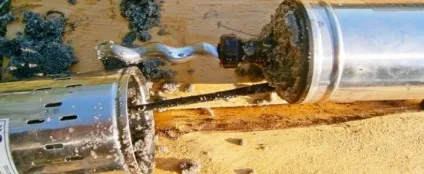

Насоси «водомет» і «Вихор» - це досить надійна техніка, яка при правильному використанні може прослужити тривалий час без поломок. При неправильної експлуатації агрегати можуть засмічуватись мулом і піском. Для ремонту потрібно міняти насосну частину.
Насосне обладнання «Струмочок» також славиться своєю здатністю до перегріву. І це не дивлячись на конструкцію з дотриманням європейських стандартів. Згідно з інструкцією виробника прилад може пропрацювати без зупинки 7 годин, але на практиці це викличе перегрів. Тому насосу рекомендується давати перепочинок після 2-3 годин роботи.

Часті причини поломки

Якщо при діагностиці свердловинного насоса з'ясується, що з кабелем все в порядку, значить, причина несправності криється в електродвигуні. В цьому випадку виріб доведеться розбирати до самого моторного відсіку, витягувати статор або ротор і перемотувати обмотку

Що стосується насосів «водомет» або агрегатів інших марок, то часто причинами поломки можуть бути:

замулювання крильчатки;
розрив кабелю живлення;
вихід з ладу ротора або статора.

Для діагностики проблеми своїми руками варто дотримуватися наступних правил:

Для початку агрегат потрібно витягти зі свердловини і виконати його тестовий запуск. Якщо вал обертається, значить, проблема криється в крильчатці. Її необхідно почистити від мулу і агрегат можна збирати і експлуатувати далі.
Якщо насос «водомет» при тестовий запуск навіть не включається, то спочатку необхідно перевірити тестером силовий кабель. Для цього перевіряють напругу на клемах моторного відсіку. Якщо воно є, то кабель цілий. В іншому випадку доведеться замінити його новим кабелем.
Якщо при діагностиці свердловинного насоса з'ясується, що з кабелем все в порядку, значить, причина несправності криється в електродвигуні. В цьому випадку виріб доведеться розбирати до самого моторного відсіку, витягувати статор або ротор і перемотувати обмотку.

Як розбирати насос для ремонту?

Щоб зробити ремонт будь-якого насосного обладнання своїми руками, необхідно навчитися його розбирати

Щоб зробити ремонт будь-якого насосного обладнання своїми руками, необхідно навчитися його розбирати. Як це робити, ми розглянемо на прикладі насоса «водомет». Розбирання виконуємо в такій послідовності:

На вхідному патрубку необхідно відкрутити циліндр з перфорованим днищем. Це фільтр грубої очистки, що захищає виріб від піску і замулювання.

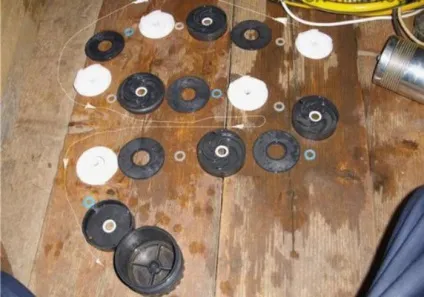

Далі своїми руками з вала на двигуні насосного агрегату демонтуються всі шайби, диски і «склянки». Щоб вам було простіше встановити зняті вироби в потрібному порядку назад, викладайте їх поруч в тій послідовності, в якій ви їх знімаєте.

Важливо знати: крильчатка складається з 16 складових знімних деталей, не рахуючи стількох же антифрикційних шайб. Тому дуже важливо дотримуватися послідовність зняття і зворотної установки всіх елементів.

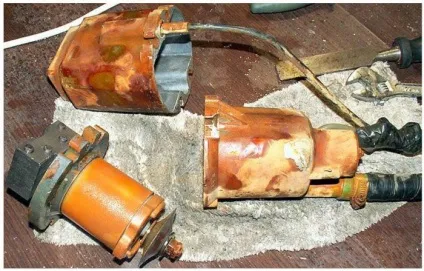

Після цього зі свердловинного насоса «водомет» необхідно демонтувати стопорне кільце двигуна. Ця деталь закриває кришку моторного відсіку. Для цього необхідно скористатися киянкою. Ударом цього інструменту зрушуємо двигун вниз, після цього тягнемо за шнур і повертаємо його назад. Після таких маніпуляцій кільце ущільнювача зрушиться. Після цього стопорне кільце зміщують викруткою в сторону корпусу. В результаті цього стопор перекосить і його легко буде вийняти.
Далі від'єднуємо проводку, відкриваємо кришку моторного відсіку. Після цього за допомогою киянки і викрутки можна витягти мотор з корпусу.

В результаті такої розбирання можна легко промити і прочистити крильчатку і всі її складові елементи. Двигун можна відвезти на діагностику і ремонт в спеціалізовану майстерню. Після прочищення та ремонту збірка відбувається в зворотному порядку.

Несправності і ремонт

Більшість насосних виробів різних марок часто стикаються з однаковими проблемами

Більшість насосних виробів різних марок часто стикаються з однаковими проблемами. Ми перерахуємо найпоширеніші з них і вкажемо, що потрібно робити для усунення несправності:

Чути гул мотора, але агрегат не качає воду. Це означає, що прилад працює «на суху» (без води). Якщо ви впевнені, що обладнання встановлене правильно і проблема не пов'язана з дебетом гідротехнічної споруди, то ймовірною причиною несправності може стати ослаблення гайок, що кріплять амортизатор, знос гумових деталей (клапана) або обрив штока. Для усунення несправності роблять наступне:
- Знайдіть амортизатор насосного обладнання. На штоку є дві гайки, які його фіксують. Їх необхідно закрутити до упору, а для більшої надійності саму верхню гайку краще законтрить.
- У разі зносу клапана його потрібно замінити новим виробом. Така несправність виникає, якщо агрегат качає сильно забруднену воду. Щоб цього не відбувалося, використовуйте фільтр грубої очистки на вхідному патрубку.
- У разі обриву штока полагодити прилад не вийде, тому доведеться купувати новий насос.

Під час запуску приладу вибиває пробки. Таке може відбуватися через згоряння обмотки або несправності електричного кабелю. Пошук проблеми варто почати з тестування кабелю. У разі його несправності кабель потрібно замінити. Якщо ж він в порядку, то проблема криється в перегоріли обмотці. Можна спробувати замінити стару котушку новим виробом або віднести агрегат в сервісний центр для перемотування обмотки.

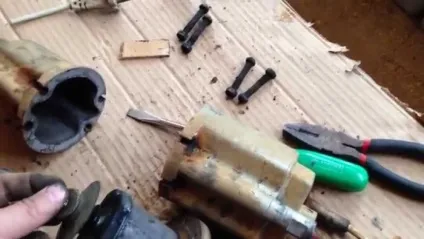

Під час роботи насос дуже гріється і вібрує. Обидві проблеми пов'язані з роботою приладу «на суху». Вся справа в тому, що вода добре охолоджує корпус приладу, якщо ж він працює поза цим середовищем, то швидко перегрівається, що викликає відшарування магніту і стопор поршня. Щоб відремонтувати прилад, роблять наступне:
- Агрегат розбирають і, постукуючи по корпусу, знаходять місце установки магніту.
- Потім з корпусу виймаються всі деталі, а на внутрішній поверхні за допомогою болгарки робиться насічка з вертикальних і горизонтальних смуг глибиною 2 мм.
- Після цього місце з рискою змащується хорошим вологостійким клеєм або герметиком.
- Магніт необхідно добре втиснути в цей клей.
- Коли речовина, що клеїть висохне, прилад можна збирати.

Низький тиск може бути пов'язано з тим, що в вібраторі залишений занадто маленький зазор. Щоб його відрегулювати проробляють наступне:
- Для початку потрібно перевірити щільність фіксації гайок на штоку, цілісність гумового клапана, а також переконатися, що немає обриву тяги.
- Якщо все в нормі, то потрібно збільшити зазор для проникнення води. Для цього на вібратор прикручують необхідну кількість шайб. Їх кількість може бути різним і залежить від необхідного тиску і ходу насосного обладнання.
