РЕМОНТ СТАРОГО РАДІОПРИЙМАЧА

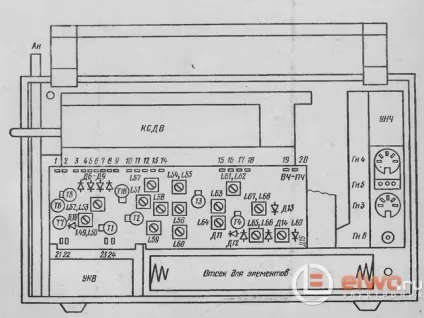

Цей досвід для новачка, який досяг морального права називатися «чайником», від електроніки. Тобто вже вміє включати паяльник, розуміє про відмінність радіодеталей між собою, ну хоча б на вигляд і знає, що це і є електронні компоненти. При цьому має неминуще бажання повернути «до життя» одне з електронних пристроїв порошаться в його коморі, причому з умовою обов'язкового успіху. Нехай для початку це буде старий радіоприймач "Океан-209", можливо навіть старовинний. Він справний, але користуватися ним уже просто не можливо. Причина - наприклад не зовсім адекватне звуковідтворення. Перше, що потрібно засвоїти і протягом всього заходу пам'ятати, так це те, що «за один присід» ремонт можна здійснити важко, тому все робити грунтовно і по ходу ремонту, не дуже-то розраховувати на свою прекрасну пам'ять, а робити записи і навіть фото того, що доведеться в його процесі робити. Почав з пошуку в інтернеті інформація, причому в повному обсязі, про восстанавливаемом радіоприймачі. Це інструкція з експлуатації, схема розташування блоків і вузлів на шасі радіоприймача, принципова електрична схема, електромонтажні схеми друкованих плат і перелік застосовуваних у ньому вузлів і деталей.

Монтажна схема радіоприймача

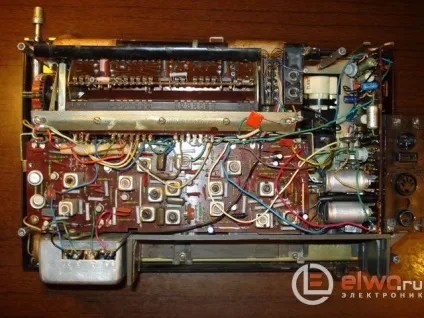

Після прочитання інструкції та вивчення схем радіоприймача відкрутив гвинти і зняв задню кришку, бічний корпус і передню панель.

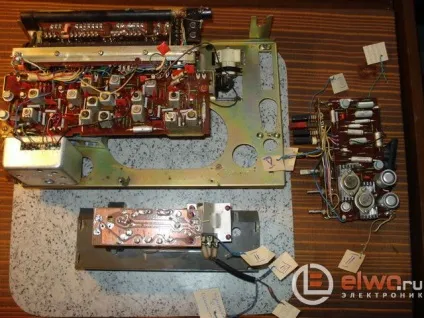

Обтяжувати себе надскладними завданнями не став, а просто, як і радить більшість корифеїв електроніки, вирішив перевірити справність електролітичних конденсаторів і змінних резисторів, провести заміну непридатних. Для цього зняв з шасі окремі блоки підсилювача низької частоти та харчування. При виконанні цієї операції з'єднувальні дроти найкраще різати навпіл і на кожен кінець одягати по шматочку картону з написаним порядковим номером. Картонки буде дві, але номер на них однаковий. Що стосується проводів, то під час складання все одно необхідно ставити нові.

Блок живлення

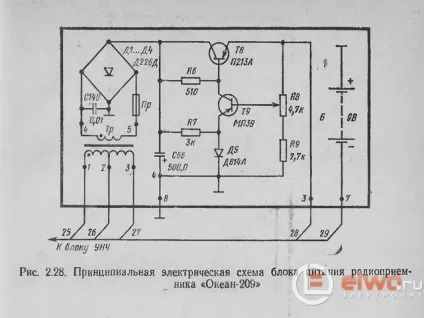

Почав з блоку живлення, як найбільш зрозумілого вузла. З принципової схеми видно, що його трансформатор розрахований як на роботу з мережевим напругою 220 В, так і 127 В. Я не застав той час, коли зустрічалися розетки з напругою 127 В, тому ця «функція» харчування сприймається мною як підступне спадщина, від якого потрібно позбавлятися :)

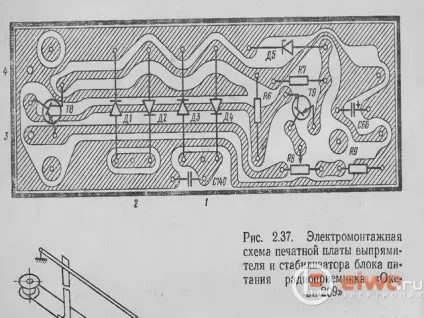

Заміривши, опір вхідних обмоток трансформатора, виявив середній відведення для 127 В, відкусив оголений кінець, змотав колечком і ізолював. Наявність і розташування електронних компонентів особливо добре видно на електромонтажної схемою. Цікаве для мене електроліт тут всього один. Випаюю його, розряджаю і заміряю ємність - не вистачає до норми 60 мкФ, а ось пробник ESR показує мінімальний допустимий опір. Тому вирішую поставити його на місце і в паралель йому припаяти ще один конденсатор з ємністю 100 мкФ, дещо більшою, ніж бракує, але на таке, же напруга - 25 В. Новий компонент перед установкою в обов'язковому порядку перевіряється на відповідність ємності номіналом, а ESR допустимого значення. Зробив, подав на БП мережеве напруга 220 В і заміряв на виході отримане - все в нормі, блок живлення справний.

Підсилювач звуку

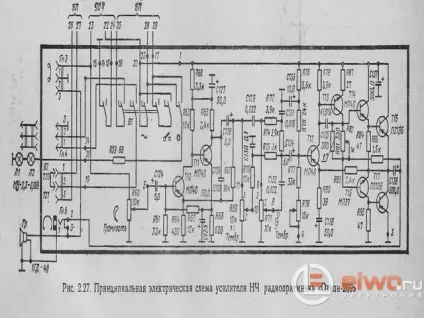

Тепер підсилювач звуку. Тут все серйозніше.

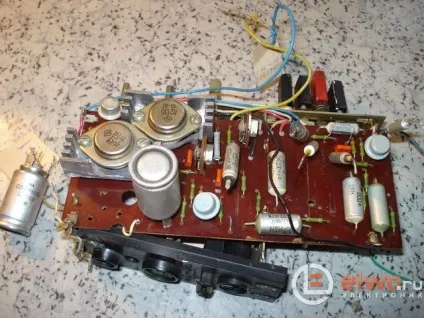

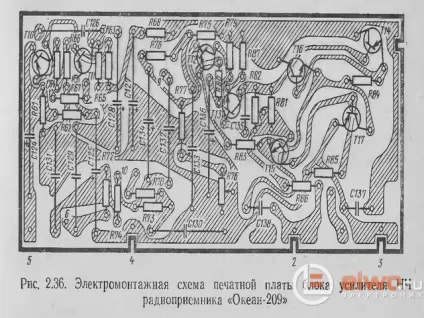

Знаходжу на платі сім електролітичних конденсаторів К50-12, ну дуже древніх за своїм зовнішнім виглядом. Підсуваю ближче до себе електромонтажну схему і Відпаюю у кожної ємності по одній ніжці від плати. Природно там, де це можливо. Де немає, конденсатор випаюється повністю.

Можна все випаять повністю, монтажка є, але її може і не бути, і тоді це заощадить дуже багато часу і збереже нервів.

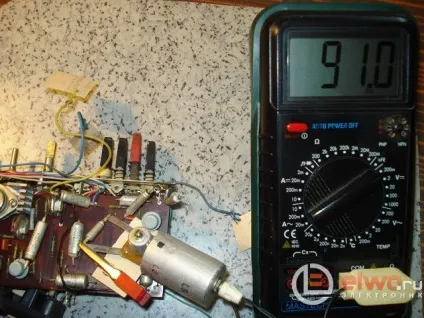

Пробником перевірив ESR. У того, що на фото (91 мілівольт) відповідає, по перекладної таблиці для даного пробника, десь більше 30 Ом. По таблиці допусків видно, що у ємності близькою до 50 мкФ х 16 В межа 1,3 Ом.

У решти, крім двох, приблизно те ж саме. Вони до подальшого використання не придатні. У двох електролітів з допустимим значенням ESR виміряна ємність відповідає номіналах - можна і залишити.

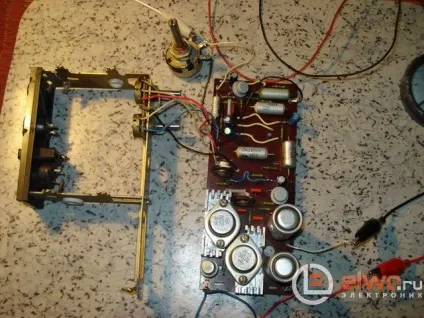

Встановив на плату необхідні справні електролітичні конденсатори і зняв змінний резистор - регулятор гучності, аж надто багато було тріска в динаміці при його обертанні. Підключив до нього омметр і при його обертанні побачив на дисплеї справжню «чехарду», це місцями стерлася Струмовідна доріжка всередині його корпусу. Ставлю справний ідентичний змінний резистор і збираю плату підсилювача в початкове положення. Тепер перевірка. На вихід відповідний динамік, харчування 9 В з лабораторного БП, а в якості джерела звуку можна використовувати будь-який китайський міні приймач-сканер. Звучання чисте і при обертанні регуляторів ніякого шуму.

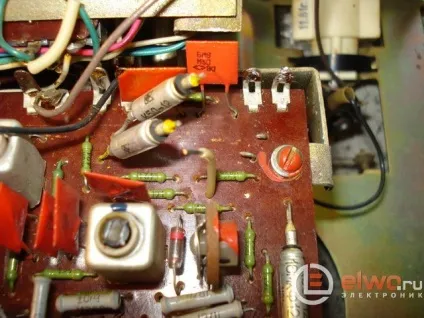

Залишився вузол ВЧ-ПЧ. Його знімати не став, та й потреби не було. На ньому стояли погано себе зарекомендували електролітичні конденсатори марки К50-12, тому тіла компонентів були просто викушен бокорезами і на платі залишені їхні висновки, до яких і були підпаяні нові справні конденсатори. Блок живлення і підсилювач звуку повернулися на місце. Ще раз, перевіривши правильність пайки сполучних проводів, включив радіоприймач в мережу. Все запрацювало і головне краще, ніж було. І нехай будь-яка робота у Вас закінчується успіхом, Babay.
