Ремонт пульта радіокерованої машинки

Мабуть, багато хто хоче купити своїм дітям іграшки на радіокеруванні. Адже вони такі цікаві, круті і веселі! Особливо для дітей. Часом, тата купують таку машинку на радіоуправлінні не тільки дитині, але і собі самому, щоб погратися.

Проводять ці іграшки в Китаї. Звичайно, якість їх залишає бажати кращого. І тому, дуже часто трапляється, що такі іграшки швидко ламаються. Основні поломки трапляються через механічного пошкодження. Якщо розбирати машину на радіоуправлінні з пультом, то дуже часто ламається якраз пульт управління.

У цій статті ми поговоримо про його ремонті, я дам вам покрокову інструкцію про те, як відремонтувати пульт від радіокерованої машинки. Отже. Поїхали!

У цій справі нам знадобиться:

осцилограф;
паяльник;
Хрестова викрутка.

Та все це потрібно буде нам для перевірки і самого ремонту пульта управління.

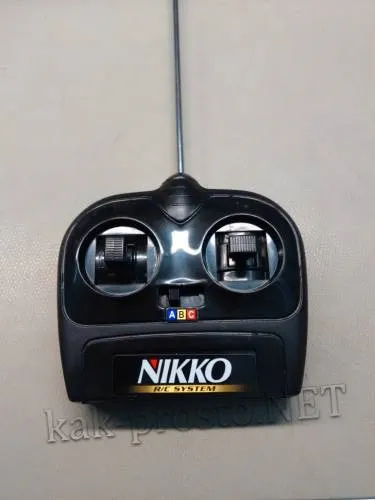

1) В першу чергу, ми маємо не робочий пульт після падіння або будь-якого іншого фізичного впливу. Виглядає він приблизно так:

2) Для того, щоб полагодити пульт радіокерованої машинки. ми викручуємо антену, потім шурупи в задній частині пульта. Для цього нам знадобиться хрестова викрутка. Виглядати це повинно приблизно так:

3) Потім нам необхідно вийняти батарею. Після чого розбираємо пульт навпіл:

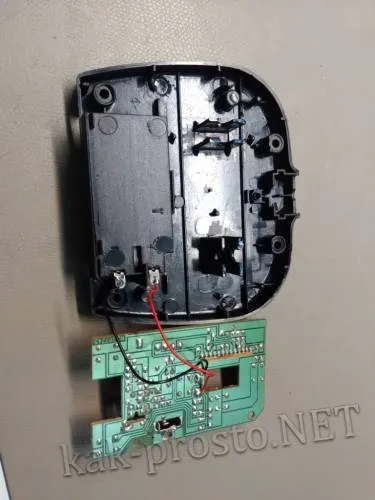

4) Тепер витягуємо плату і у нас виходить приблизно така картина:

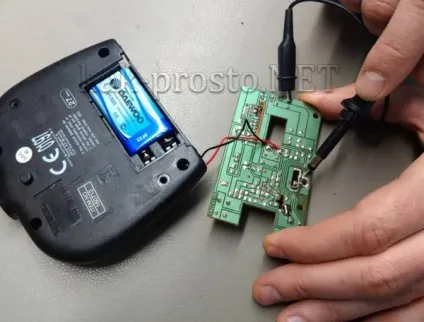

5) Перевіряємо працездатність пульта. Підключаємо батарейку і перевіряємо осциллографом сигнал з виходу антени. Він повинен спостерігатися при натисканні на будь-яку кнопку.

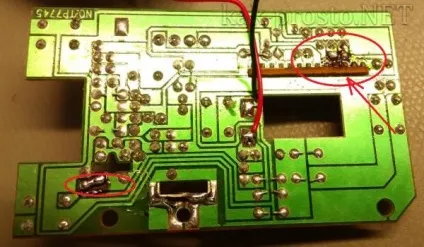

6) Якщо сигналу немає, то перевіряємо сигнали на кварцах. Вони виходять з ладу в першу чергу при ударі. Якщо сигнал на кварці відсутня, то його потрібно пропаять. Якщо не допомагає, то потрібно його змінювати. У нашому випадку допомогла перепайка. Візуально можна оглянути всю плату і перепаять все місця, які викликають сумніви.

В підсумку. Після ремонту обов'язково перевіряємо наявність пачки імпульсів з виходу антени. Збираємо пульт в зворотній послідовності. Чи не втратьте пружини на важелях управління при складанні. Вони дуже маленькі і можуть вилетіти і загубитися. Але навіть без них пульт буде працювати. Просто важелі не повертатимуть в початкове положення.

Дякую за увагу! Сподіваюся, даний матеріал допоміг вам зробити ремонт пульта від радіокерованої машинки. Заходьте ще, буде багато корисного!
