Ремонт приймача своїми руками

Причина цієї поломки полягає в тому, що в приймальнику встановлений неякісний змінний резистор (у вигляді коліщатка) на якому швидко зношується резистивний шар і контакт гуляє вже не за резистивної шару, а по протертою борозні в скло-текстолітової основі. Піддослідний експонат у нас- вельми поширений дешевий китайський радіоприймач KIPO KB-308AC

Для ремонту радіоприймача нам знадобляться:

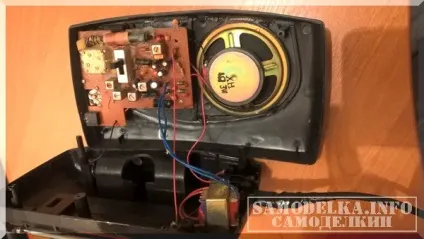

Отже приступимо до ремонту. Відгвинчуємо все гвинтики що з'єднують корпус, бачимо плату з деталями.

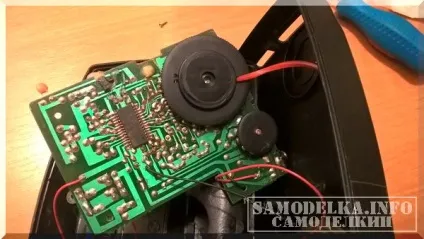

Акуратно вигвинчуємо гвинтики які кріплять плату до корпусу і дуже акуратно піднімаємо плату. Справа в тому, що зі зворотного боку до одного з компонентів (змінному конденсатору) прикріплена індикаторна пластикова пластика, яка бігає по табло і показує частоту на яку налаштований в даний момент приймач.

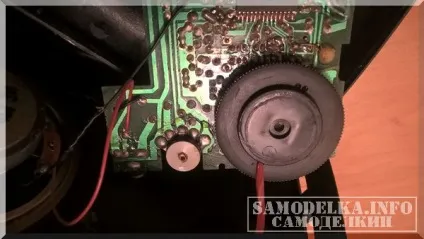

Потім знаходимо наш змінний резистор і відкручуємо коліщатко.

Знявши коліщатко Ви побачите пластикову прокладку, її акуратно підколупує і виймаємо.

І ось нарешті, перед Вами винуватець торжества у всій красі.

На фото видно ті траншеї про які я говорив вище протерті повзунком в резистивном шарі.

Тепер за допомогою сірника наносимо не економлячи мастило, тут кашу маслом не зіпсуєш, можете весь обсяг заповнити. Ну і збираємо в зворотному порядку.

Включаємо, і .... він як і раніше тріщить! Вимикаємо приймач, крутимо регулятор від крайнього до крайнього положення раз так 30 і ... Вуаля, все працює! Гучність регулюється м'яко і плавно як на його рідному конвеєрі в китайському селі 🙂!
