Ремонт пральних машин hansa
Фуф. ))) Зібрав. машинка оживе буде. обійшлося мені все це в ХХХ рубля (ціна сальника) і купу безцінного досвіду!
Почалося гуркіт в СМ два місяці тому. зрозумів, що підшипник, не зрозумів де. тягнути далі значить наїхати на сімейний бюджет, а там і так діра після відпустки))). Знявши ремінь з електродвигуна стало зрозуміло, що підшипник накрився на барабані, так як сам двигун працював виключно. спробую зробити фото звіт.
Типорозмір підшипників по моїй машинці мені був невідомий. підшипники виявилися 204, 205, а я дістав 203, 204 (добре що обміняти можна), ну і відповідно і сальник (манжета) теж не та. завтра поміняю. сальник взагалі копійки коштує.
Почну. верхня кришка вже знята
Тепер поперечна планка,
і відведення в сторону панелі управління. я її нічим не кріпив, а просто на корпус поклав.
Наступним було від'єднання ємності для порошку. до слова сказати від'єднати легко, а назад інша послідовність, мало не всі гумки довелося від'єднати.
Довелося ще відвернути від корпусу і трубку з різьбленням куди шланг подачі води пріворачівается, щоб зовсім прибрати ємність.
Потім фотографування або запам'ятовування всіх проводів і роз'ємів, хоча їх сплутати по-моєму не можна. вони все по довжині тільки на своє місце.
А тут зовсім ні зрозуміла субстанція. ))
А це робота Тена. воду треба б зм'якшувати. ))
Це те саме. в подальшому все це було відмито, отшкрябано і очищено ..

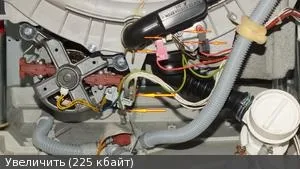

Двигун знімається легко, кріплять його два передніх гвинта, а задні «вуха» вставляються в направляючі. потрібно докласти невелике зусилля, щоб витягнути його на себе.
Огляд показав, що і ламелі і щітки ще послужать.
потім відвернув верхній і передній камені.
ВРУ! я ж панель передню відвернув в першу чергу після ємності для порошку, потім вже камені ..
Ну а коли всі дроти і шланги від'єднані, можна обережно витягнути барабан. ))) Нижній камінь відвертається вже при знятому барабані.
Вже на знятому барабані тен відвернув. відвертаємо гайку врівень шпильки і трохи утапливаем ударом молотка (у мене був мідний молоток) і потихеньку витягуємо. накипу тааам. навалом. так що доведеться потрудитися, щоб його звідти витягти. )))
А тепер подивіться яким я його назад поставив. )))

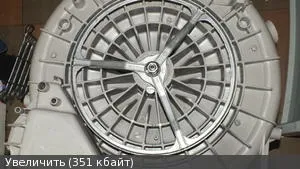

Задня частина барабана з боку шківа виглядає як нова. підшипник, гайка без слідів іржі або бруду. підозра впала на внутрішній підшипник.

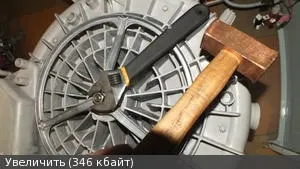

Відвертав гайку різкими ударами по ключу молотком (досвід зняття вентилятора охолодження двигуна на чужоземної машині. Там теж нічим і ні до чого було закріпити рухому деталь). відвернулася, до речі гайка відносно легко, головне не боятися вдарити.

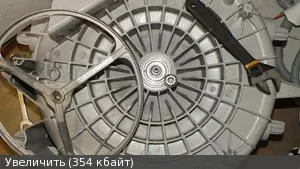

Знявши шків, навернув гайку на різьблення (не до кінця) і знову, як і в випадку з Теном ударами мідного молотка зрушив вал з місця. сам барабан знаходився у вертикальному положенні. удари повинні бути чіткими, сильними, якщо руки тремтять))), то краще цей момент перечекати, інакше можна промазати і потрапити по корпусу.
Задній підшипник польський, виглядає новим.
Після того як вал був зрушений з місця (я очікував, що витрачено більше часу. За 3-4 удару піддався) приступив до розполовинення
А ось внутрішня частина обрадувала менше.
Спочатку вибив внутрішній підшипник з ним, природно, вибивався і сальник. шпилька см 40 і той же молоток. довелося попрацювати. половинку барабана поклав на рівну поверхню і бив з боку зовнішнього. були побоювання, але коли став бити різкіше, то відразу з'явився результат. підшипник пішов. )))
Як видно підшипник і манжета накрилися! пізніше, на манжеті я побачив шлюб, я думаю тільки через це і утворилася протікання, яка і вбила підшипник.
Вал хрестовини без будь бито не було вироблення
Посадочні місця підшипників теж без вироблення.
Міг ще попрацювати, але буде замінений.
У перший день ремонту було замінено один підшипник, задній, так як з іншим виявилася промашка. ніхто не підказав. ну це тільки плюс. вільний час було витрачено на наведення блиску в машинці. )))
За ідеєю більше навантаження несе внутрішній, він і на розмір більше.
На наступний день були здобуті сальники і підшипник. чому сальники, тому що була ідея замість одного сальника поставити два вузьких.
А це, за моїми прикидками, польський шлюб. ))
А це прикидки заміни одного сальника на два. з цього нічого не вийшло, хоча цю ідею можна доробити до кінця. один товариш (токар) озвучив одну думку. )
Передні підшипники - старий і новий
Ну ось все на місці. да, на місце їх (сальник теж) забивав за допомогою старого підшипника удари виробляв по зовнішньому кільцю знову ж мідним молотком.
Ну і ще одне. верхня (як її назвати) частина за яку чіпляється пружина від тряски (я думаю) або від слабкості матеріалу проточили. довелося придумати втулку.
До речі пружину довелося спочатку протягнути під втулку, потім у вушко, а вже потім в корпус машинки.
Ось весь інструмент, який мені знадобився. ВДшкой майже не користувався.
Удачі в ремонті!
