РЕМОНТ планшет AINOL

Привіт всім! Нещодавно притягли черговий планшетник на ремонт. Діагноз простий - тупо не включається так як села батарейка - а села чому? - да роз'єм вивернули, причому мікро-USB і до того ж нестандартного кріплення, та ще й як зазвичай буває апарат полежав порядку декількох місяців і батарея села конкретно, навіть якщо зробити ланцюг зарядки то не увімкнеться - треба штовхати батарейку щоб контролер побачив акумулятор.

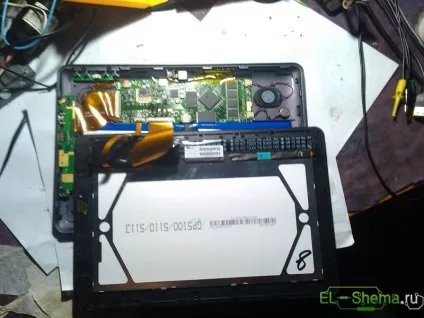

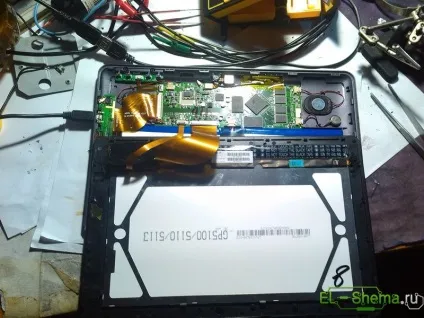

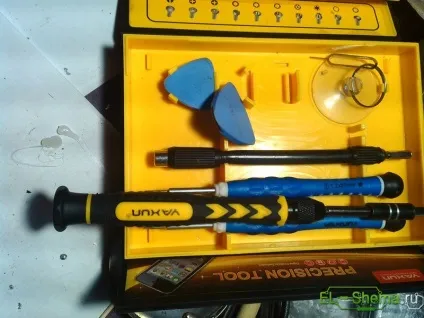

У цьому планшеті два елементи літієвих. Взагалі планшет Ainol Novo 10 hero quad core великий - за вагою та розміром відчувається солідність апарату. Що б його відкрити треба подолати зусилля вельми потужних засувок по периметру корпусу, їх багато і треба постаратися пластиковою карткою або спеціальним медиатр, щоб відкрити корпус.

І найголовніше - коли всі засувки відкриті не смикнути частини в різні боки, так як можна порвати шлейфи матриці і сенсора.

Роз'єм для харчування є окремий, і розрахований на підключення блоку живлення 5 в 3 000 мА, але власник вперто хоче заряджати як звик повільно і через роз'єм USB, тому будемо лагодити.

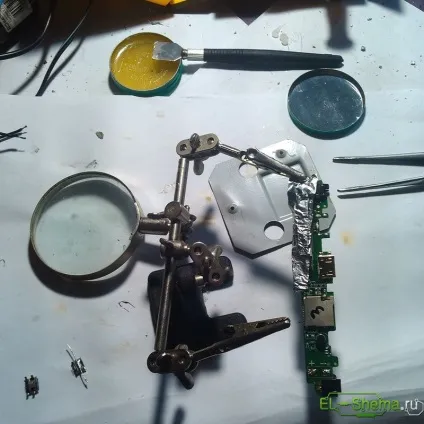

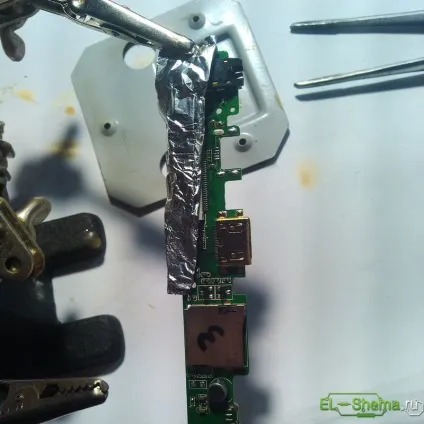

Знімаємо хустці комутації з роз'ємами, ставимо в затискачі, обкладає фольгою клемник шлейфу, щоб при 380 градусах від фена не згорів, покриваємо флюсом і знімаємо роз'єм.

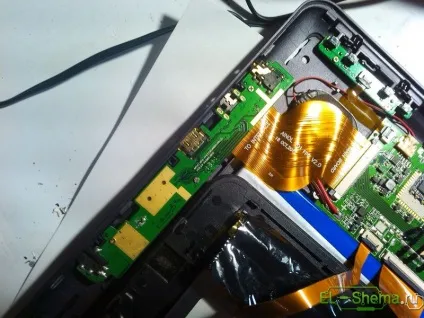

До речі, такого схожого не було, тому проявивши кмітливість упаяв на корпус зволікання пролудів все від кручений пари і це буде тримати роз'єм - упаюємо так само феном. промиваємо і перевіряємо чи немає зайвих соплів що б не влаштувати коротке замикання!

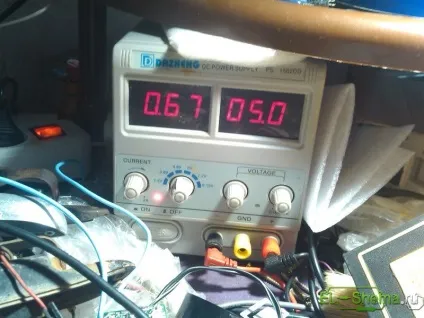

Далі, так як елементи видають всього 2.5 вольта після довгого режиму невикористання, їх треба, так би мовити, трохи штовхнути - щоб контролер заряду був задоволений і почав штатно заряджати, на пару секунд я в нахабну від блоку живлення заряджаю елементи до 3.3 В і все - далі справа штатного контролера.
