В один прекрасний момент, після чергового включення, ноутбук Packard Bell dot se 610ru вирішив не завантажуватися.

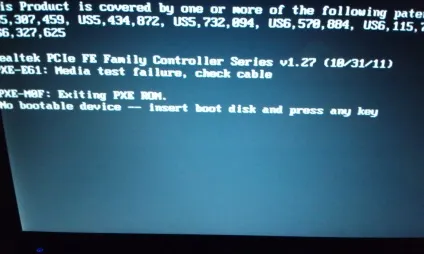

Спочатку, ноутбук завантажився до вітання windows, після чого завис. Після перезавантаження на екрані, на чорному тлі, з'явився напис «No bootable device-insert boot disk and press any key». З англійської це перекладається як - «Ні завантажувального пристрою, вставте завантажувальний диск і натисніть будь-яку клавішу»

Подібна напис означає, що вийшов з ладу жорсткий диск ноутбука, а значить якщо ви не робили бекап ваших даних, з ними можна сміливо попрощатися. Існує шанс, що жорсткий диск міг вискочити з роз'єму в ноутбуці, але він дуже малий.

Перш ніж починати розбирання ноутбука, необхідно знеструмити його. При цьому необхідно не тільки відключити його від розетки, а й відключити батарею. Для цього необхідно зрушити повзунки і потягнути АКБ на себе. На фото повзунки обведені червоним.

Ось так це буде випрасувати після зняття акумулятора.

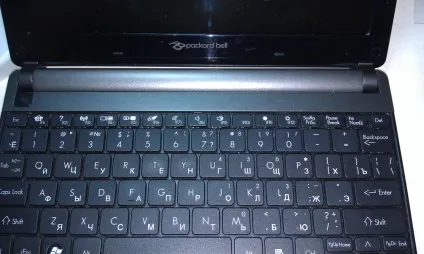

Розбирання PB ZE7 починається зі зняття клавіатури.

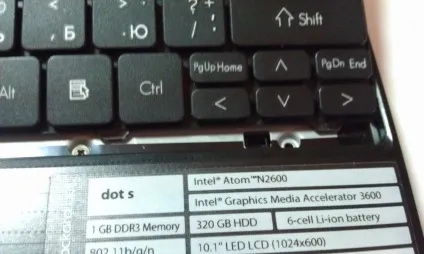

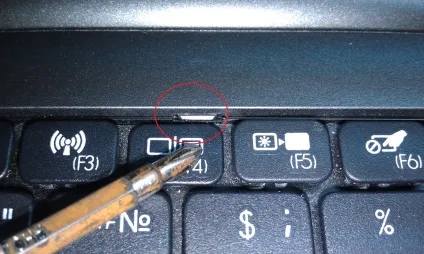

Для цього необхідно відщепнути засувки, які знаходяться на верху клавіатури. Така засувка позначена червоним на наступному фото. Після того, як всі засувки відщепнути, акуратно потягніть клавіатуру вгору і від себе. Крім засувок, клавіатуру утримують нерухомі кріплення з боків і знизу. Не тягніть різко клавіатуру, інакше є небезпека погнути її.

Після того, як клавіатуру ні чого не утримує, акуратно підніміть клавіатуру на пару сантиметрів і переверніть на себе, кнопками вниз. Ви відведе шлейф клавіатури, який вставлений в роз'єм на материнській платі ноутбука. Чи не висмикуйте шлейф із гнізда, що б не пошкодити його. Для від'єднання шлейфу необхідно акуратно підняти пластикове кріплення.

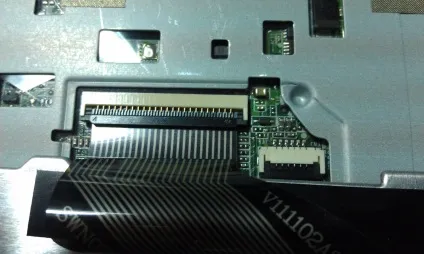

На наступному фото показано, як це буде виглядати.

Шлейф сам вискочить із гнізда. Тепер клавіатуру можна відкласти в сторону.

Під клавіатурою ми бачимо шлейф матриці, шлейф тачпада і жорсткий диск. Але так як з цього боку до вінчестера ноутбука Packard Bell dot se 610ru не підібрати, продовжуємо нашу розбирання.

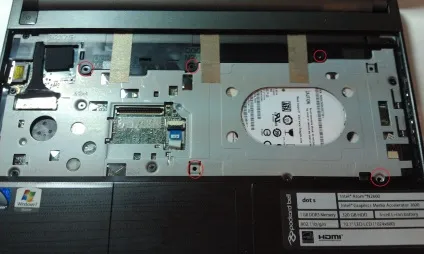

Для зняття кришки піддону ноутбука, необхідно відкрутити п'ять гвинтів. На фото вони обведені червоним кольором.

Після того, як ми відкрутили гвинти, можна знімати задню кришку ноутбука. Будьте обережні, крім гвинтів, кришку так само утримують пластикові засувки.

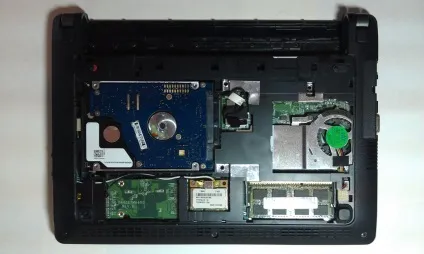

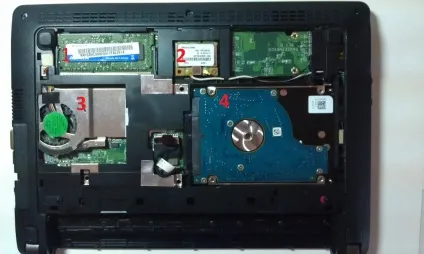

Під кришкою, ми бачимо:

1.) Оперативну пам'ять

3.) Кулер системи охолодження

4.) Жорсткий диск ноутбука

В нашій поломки, оперативна пам'ять не грає жодної ролі, але якщо вам коли-небудь хотілося збільшити її обсяг, то зараз саме час зробити це.

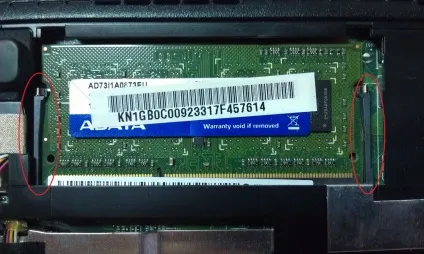

Для того. Що б зняти оперативку, необхідно віджати два кріплення з боків планки пам'яті. На фото ці кріплення обведені червоним.

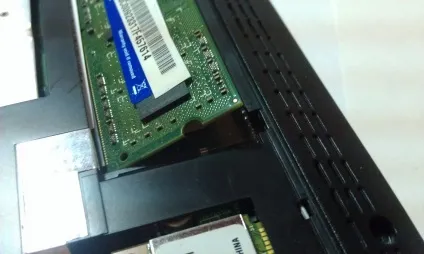

Після цього планка сама підніметься, як показано на наступному фото. Тепер її можна витягувати з роз'єму. Що б встановити нову планку, акуратно вставте її в роз'єм і злегка натисніть на неї, щоб вона зафіксувалася.

Встановлюючи нову оперативну пам'ять, переконайтеся, що вона сумісна з вашим ноутбуком.

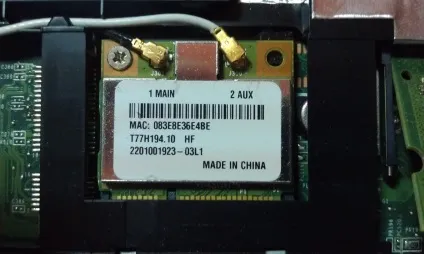

Для зняття wi-fi модуля потрібно від'єднати дроти антени і відкрутити кріпильний гвинт.

Тепер модуль легко виймається з роз'єму. Для установки модуля, виконайте всі дії в зворотній послідовності. У разі якщо ви міняєте wi-fi модуль, спочатку видаліть старі драйвера на wi-fi.

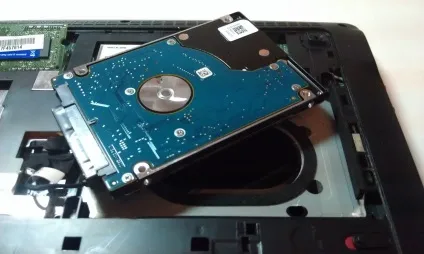

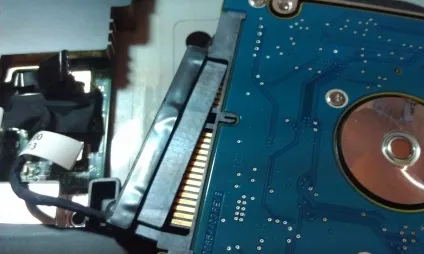

Що б зняти жорсткий диск злегка підштовхніть його із зворотного боку і витягніть його. На фото ми бачимо, що HDD міцно вставлений в роз'єм, а значить проблеми не в контакті жорсткого диска.

Акуратно від'єднуємо жорсткий диск від роз'єму. Притримуйте роз'єм пальцями, що б не порвати шлейф.

Для того що б переконається що жорсткий диск зламався, підключаємо його до іншого комп'ютера. Для цього можна використовувати спеціальний перехідник або бокс для жорсткого диска. І те й інше можна придбати в нашому сервісному центрі Credle.

Після того, як жорсткий диск підключений до комп'ютера, він повинен автоматично визначиться операційною системою. У нас цього не відбувається. В цьому випадку можливий варіант, що через програмного збою пішли розділи вінчестера. Для того що б перевірити це, клацаємо на кнопку «пуск», наводимо курсор на напис «комп'ютер» і клацніть правою кнопкою мишки. У спливающем вікні, натискаємо на напис «управління».

Після цього відкривається вікно «управління комп'ютером».

Далі клацаємо на розділ «управління дисками» який знаходиться зліва.

Внизу вікна, ми бачимо всі доступні нам диски і то, як вони розбиті на віртуальні розділи. На жаль, наш диск не визначається навіть тут, а значить система не бачить його. Присуши до підключеного диску, ми почули сторонній механічний тріск. А значить жорсткий диск зламався і тепер вилучення інформації з нього стандартними способами неможливо.

Для перевірки перехідника, підключаємо інший жорсткий диск, і бачимо що він відразу визначається в системі.

Тепер, коли точно стало зрозуміло, що потрібно міняти HDD, підключаємо новий вінчестер в роз'єм і фіксуємо його.

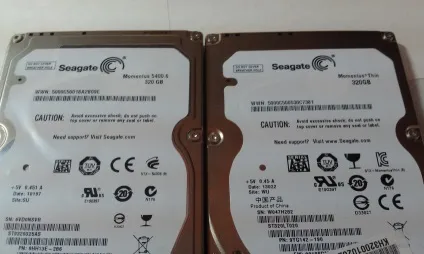

Тут нас чекало не приємне відкриття, два на вигляд однакових вінчестера, на ділі виявилися різними.

Старий жорсткий диск виявився slim форм фактора, тоді як новий стандартним 2.5 дюймовим вінчестером.

Слімовий хард виявився трохи тонше, стандартного. Через це не вийшло поставити на місце кришку піддону ноутбука.

Цьому заважали поролонові прокладки, приклеєні з внутрішньої сторони кришки. На фото вони обведені червоним кольором.

Вони покликані гасити вібрації від жорсткого диска.

Але так як, полагодити ноутбук потрібно терміново, а інших жорстких дисків під рукою не виявилося, довелося прокладки видалити.

Після цього, кришка відмінно встала на місце.

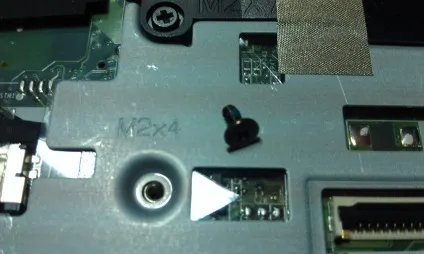

Далі прикручуємо на місце гвинти. Якщо ви слідували нашої інструкції з самого початку, то відкрутили тільки п'ять гвинтів однакового розміру. Якщо ж ви відкрутили всі гвинти і не пам'ятаєте якісь звідки, не хвилюйтеся. На моделі Packard Bell dot se 610ru всі отвори під кріплення гвинтів, підписані-М2х4 і М2х7.5. Вони відрізняються розмірами, а значить помилитися неможливо.

Після того, як всі гвинти вкручені на місце, встановлюємо клавіатуру. Спочатку вставляємо шлейф клавіатури в роз'єм і защелкиваем пластикову засувку. Клавіатуру починайте вставляти знизу, щоб кріплення клавіатури увійшли в пази, і після цього акуратно натисніть на неї. Верхні засувки, повинні замикатися автоматично.

Залишилося, встановить на місце АКБ або підключити харчування до ноутбука.

Після включення на чорному екрані з'являється напис, яка на українську мову перекладається «завантаження відсутні».

Залишилося тільки встановити операційну систему і можна приступати до роботи!
