Ремонт модему на коліні, мозгочіни

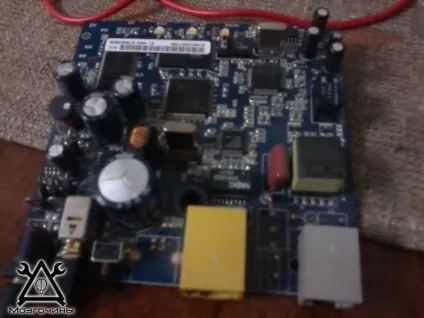

на світ білий була представлена ​​така картина:

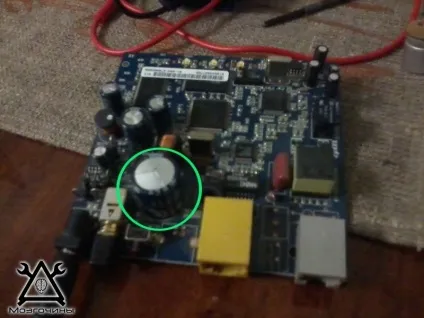

Після ретельного обнюхування і огляду, погляд зупинився на даному конденсаторі.

Його форма помітно змінилася, хоча розриву не було. Маркування повідомляє, що його ємність 3300мкФ і напруга 16В. Оскільки LC-метра у мене немає, то його огляд я продовжив за допомогою мультиметра і виміру його опору. Ось воно мене і зацікавило. Заряд брався дуже неохоче, і швидко припинялося збільшення опору.

Після чого було витягнуто з якихось закрамов два радянських конденсатора, сумарною місткістю майже половина вихідного.

Після парраллельного приєднання одного конденсатора подав ознаки життя світлодіод харчування, що означало правильний хід моїх думок. Припаявши і другий спробував включити модем, - і, о диво - інтернет заробив! Тому я можу написати дану статтю! 🙂

Тепер залишилося витратити 0,5 $ на покупку вихідного конденсатора, і 10 хвилин часу на складання всього в купу! Звичайно, це не детальний розбір ремонту модему, але все ж опис однієї з його поломок. Так що якщо комусь стане в нагоді - я буду радий! :)

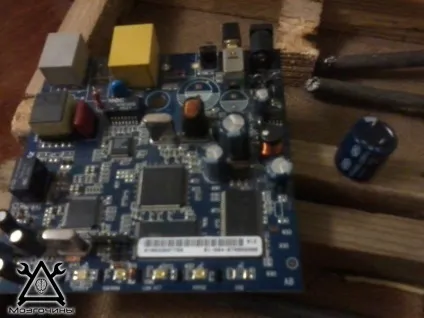

Після придбання потужного паяльника вирішив продовжити ремонт. Озброївшись новим агрегатом, мені таки вдалося витягнути цей злощасний конденсатор.

На його місце був поставлений знайдений на роботі, хоча і поступається за ємності конденсатор.

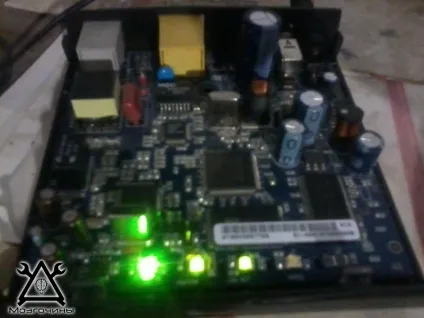

Після чого модем весело заблимав светодіодик.

І жваво пустив по дротах купки пакетів інформації. :)
