Ремонт контурів в телевізорах, електроніка - це просто

У деяких телевізорах застосовують контуру з вбудованим конденсатором.

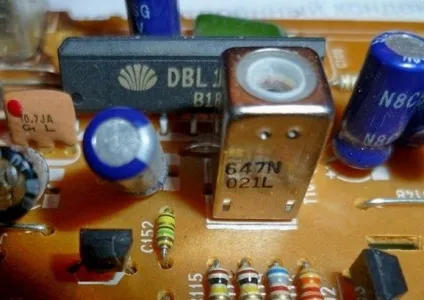

Контур має ось такий вигляд:

Конденсатор часто виходить з ладу, що виражається в повному або частковому зміні частоти контуру.
Якщо це контур ПЧ звуку, то замість чистого звуку ви почуєте шипіння, або гарчання.
Якщо підтікає конденсатор всередині контуру автопідстроювання частоти гетеродина АПЧГ, ви не зможете налаштувати телевізор автоматом. Ручна настройка при цьому працює.
Несправність конденсатора в контурі ПЧ зробить зовсім неможливою настройку на станцію. Зображення корёжіт, звук гарчить ...

Підстроювання контуру обертанням сердечника ненадовго виправляє дефект, але в більшості випадків повторюється через короткий час.
Для усунення дефекту, потрібно випаять контур за допомогою відсмоктування або мідної обплетення. Конденсатор можна побачити, повернувши контур до себе ніжками. Представляє і себе керамічну трубку діаметром пару міліметрів і завдовжки 4-5 міліметрів, з нанесеним на нього напиленням. Конденсатор потрібно розчавити викруткою, попередньо запам'ятавши куди паяти новий конденсатор. Паяется він зовні на висновки контуру, знизу плати.

Таких контурів навіть 2шт в телевізорах? Незнал..Думал тільки в АПЧГ коштує такий контур.Как я зрозумів зі статті, конденсатор незвичайної форми, я його не переплутаю з котушкою? Адже там котушка теж є? Багато Новомосковскл про такий контур, але бачу вперше .Думаю він по іншому виглядет.Блін, ось я запарол.Одін раз ремонтував телевізор, не пам'ятаю який мадель, маленький, китайський какойто, і було завищено напруга кадровой..Там поруч з мікросхемою розтанув такий контур я думав це регулятор напруги цієї кадрової, і покрутіл.Напряженіе НЕ ізменілось.Напряж ня змінив підбором резістора.Прі випробуванні (прогону) телевізора зауважив, що канали проскакують станцію..Так і залишив, не зрозумів у чому дело.Благо у нас в країні ніхто з вч не дивиться, тільки цифрову антену, тому то що проскакує станцію крім телемастеров ніхто не заметіт..Вообщім тепер ясно, що це я тоді нахімічив, а не телевізор такой..Спасібо за статтю .Будемо знать.Может і в нашій країні з'явиться ефірне телевіденіе..хотя..наші канали це не канали а імітація таких ..Всі дивлячись тільки рос.канали.

У статті не вистачає букви З «контур представляє собою керамічну трубку діаметром ...» -не важливо звичайно, і так понятно..но все ж -Документ!
